Kolon ve Kiriş Güçlendirme

Proje Genel Bakışı

Proje, yedi katlı yarım çerçeve yapıdır, kazık temeli batırma boru kazıktır ve üst yapıda evrensel silikon 425# çimento kullanılmaktadır. Aynı çimento partisinin performans testinde, çimentonun 3 ve 7 günlük dayanımının yeterli olduğu, ancak 28 günlük dayanımının yeterli olmadığı tespit edilmiştir. Test sonuçları, çoğu kiriş ve kolon betonunun 1-3. katmanlarının dayanımının orijinal C25 tasarım dayanım sınıfından daha düşük olduğunu göstermektedir.

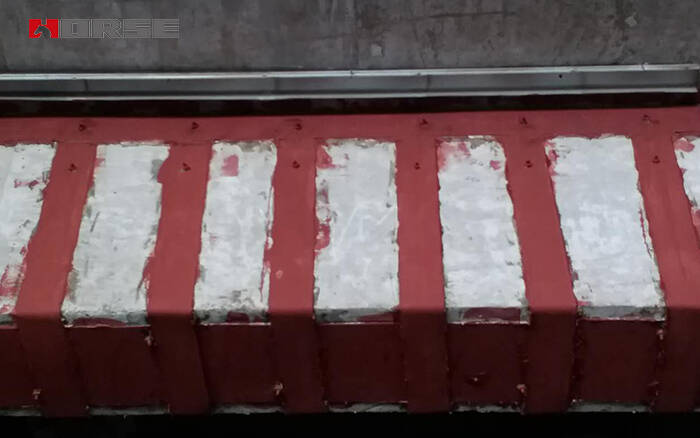

Araştırmalar sonucunda, dıştan bağlı çelik levha kullanılmasına karar verilmiştir.

Yapıştırılmış Çelik Donatı Yönteminin Taşıma Kapasitesinin Hesaplanması

fcmbx=fyAs+0.9fayAa—fy/As/ Mu=fcmbx(h01-x/2)+ fy/As/(h01-as/)

fcmbx=fyAs+0.9fayAa—fy/As/

Mu=fcmbx(h01-x/2)+ fy/As/(h01-as/)

Çelik Levha Donatısı için Bağlama Uzunluğunun Hesaplanması

L1≥2fayta/fcv

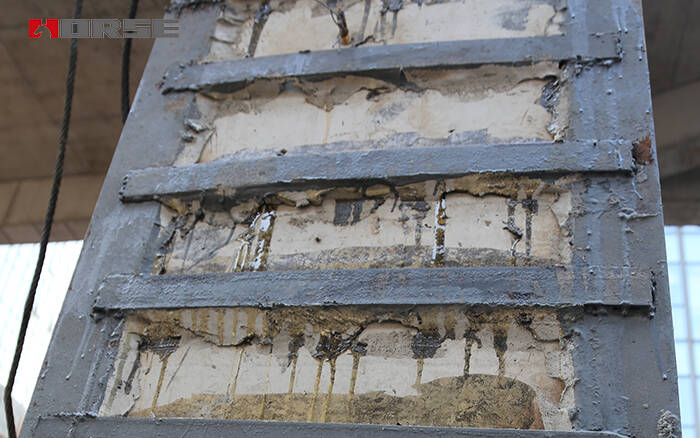

Kolonların Donatısı

Kolon beton dayanımının tasarım gereksinimlerine ulaşmadığı, kolonların taşıma kapasitesinin ve eksenel basınç oranının standart gereksinimlerden düşük olduğu göz önüne alındığında, beton kolonların çelik levha ve alt macunla veya kolonun tamamının kirişin altına kadar güçlendirilmesi, sadece kolonun taşıma kapasitesini artırmakla kalmaz, eksenel basınç oranını da karşılar ve betonun deformasyon gerilimini etkili bir şekilde iyileştirerek dayanıklılığını artırır. Kolonun sünekliği

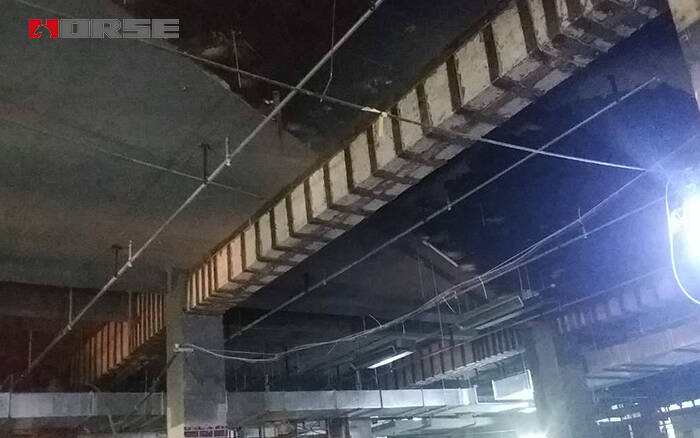

Kirişlerin donatısı

Güçlendirme ve bağlama iki şekilde kullanılır: kirişin alt kısmı veya kirişin yan tarafı. Kirişin alt kısmında, boya tabakasını yok etmeli, donatı koruma tabakasını bırakmalı ve çelik levhayı kolon kenarına veya kiriş yan tarafına yapıştırmalıyız. Kirişin ölçü yüzeyi, kiriş yüksekliğinin 1/3'ünden daha yüksek olmamalıdır. Pencere ve kapılarla karşılaşılırsa, bundan kaçınılabilir.

Yan açıklık destek ana kirişinin donatısı

Yan açıklık destek ana kirişi, mafsallı düğüme göre güçlendirilir. İlk kolonda 3 mm kalınlığında çelik levhadan bir plaka bulunur, ardından 6 mm kalınlığında, 600 mm * 300 mm boyutlarında bir plaka parçası yapıştırılır ve genleşme cıvatası ile ankraj plakası kolona sabitlenir; Daha sonra 6 mm kalınlığında ikizkenar üçgen eksenel plaka seçilir ve iki blok çelik plaka kolona kaynaklanır; eksenel plaka boyutu 600 mm x 600 mm'dir. Son olarak, kirişin ucuna 3 mm kalınlığında, 600 mm x 300 mm boyutlarında bir çelik plaka yapıştırılır; kiriş uçları bu plaka üzerinden eksenel plaka ile desteklenir.

Ana kirişin orta kolonun her iki tarafındaki donatısı

Mühendislik çerçevesinin ana çerçevesi sürekli kiriştir. Çerçeve kolonlarının yan yüzleri dışbükeydir. Kiriş tarafı için, döşeme döşeme tarafından desteklenir. Üst kısmın yan taraflarına kolonun etrafına çelik plaka yapıştırılmalı ve çelik plaka 1:3 oranında tasarlanmalıdır. Çelik plaka genişliği 100 mm'nin altında olmalıdır; bu, yapıştırılan çelik plakada yastıklama etkisini güçlendirmek için yapılır. Çelik plaka bükülür, cıvata sıkılır, üçgen boşluk plakası ve kiriş kolon açısı epoksi harç ile doldurularak oluşturulur.
