Yük artışı

Proje Genel Bakışı

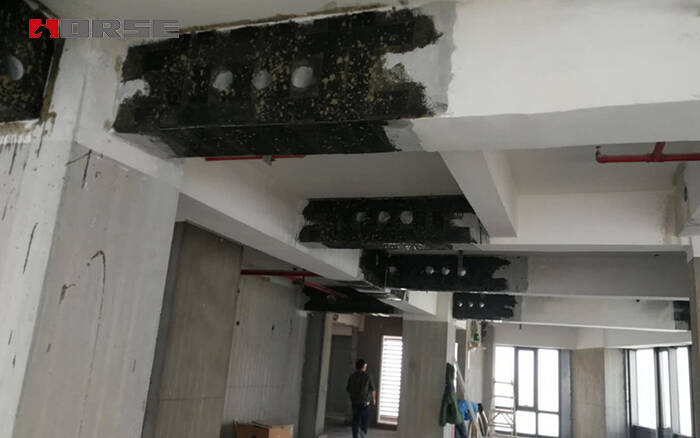

Siping Şehri istasyonunda bulunan eski konut binası 90'lı yılların başında inşa edilmiştir. Alt katta çerçeve kesme duvar yapısı, alt katta 2 katlı çerçeve ve üstte 4 kat bulunmaktadır. Orijinal tasarımda 1. ve 2. katlar restoran (canlı yük 2.5 KN/m2) ve mutfak (canlı yük 4.0 KN/m2) birinci katta yer almaktadır. Şimdi KFC zincir mağazasını yeniden dekore etmeyi, mutfağı 2. kata taşımayı ve orijinal 1. kattaki mutfak alanında yemek masaları satmayı planlıyoruz. Yük artışı ve fonksiyon değişikliği nedeniyle, orijinal katın kirişleri tasarım gereksinimlerini karşılamayacak ve güçlendirmeye ihtiyaç duyacaktır. Şemanın değerlendirilmesi ve ekonomik ve teknik fizibilite karşılaştırmasından sonra, güçlendirme için karbon fiber takviyeli polimer (CFRP) sargılama yöntemi seçilmiştir.

Avantajlar

- Korozyon direnci

- Düşük maliyet, diğer yöntemlere kıyasla uygun maliyetli

- Kolay kurulum

- Kısa inşaat süresi

- Hafif, orijinal yapıya etki etmez

- Bakım gerektirmez

Malzemeler

HM-20 karbon fiber kumaş

HM karbon fiber yapıştırıcı (astar, düzleştirici, emprenye)

Çözüm

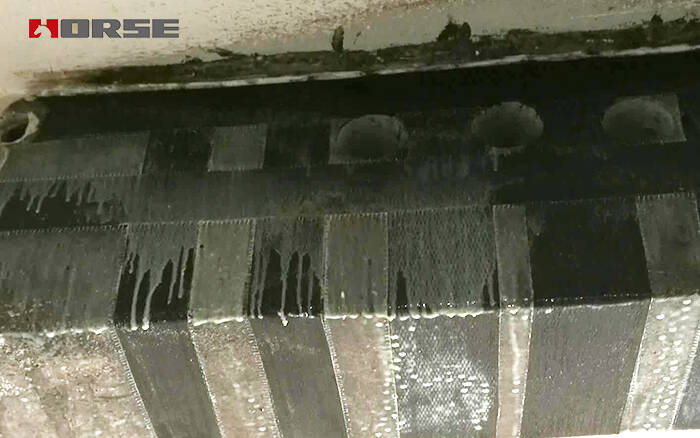

Kirişin altındaki karbon fiber kumaşın ankrajını güçlendirmek ve kirişin kesme kapasitesini artırmak için, kiriş ucunun her iki tarafına 160 mm genişliğinde U şeklinde halkalar yapıştırılır ve ana ve ikincil kirişin her iki tarafına da 160 mm genişliğinde U tipi halka yapıştırılır.

U tipi yapıştırmada, elemanın kesit yüksekliği dikkate alınmalıdır. U tipi yapıştırma için, uzunlamasına karbon fiber şerit üst uca yapıştırılmalıdır.

CFRP levhalarının inşaat sahasını etkileyen faktörlerin büyük olduğu göz önüne alındığında, CFRP levha sayısının 3 katı aşmaması önerilir.
