Kiriş ve kolonun donatısı

Ürün genel bakışı

Proje, 2003 yılının ilk yarısında inşaata başlanmıştır. Proje, yedi katlı yarı çerçeve yapıdır. Temel sistemi batırma tüpü kazık temel olup, üst yapıda 425# çimento kullanılmıştır. Aynı parti çimentonun performans testinde, 3 ve 7 günlük çimento dayanımının yeterli olduğu, ancak 28 günlük çimento dayanımının yetersiz olduğu tespit edilmiştir. Bu nedenle, yetkilendirilmiş test birimi, projenin alt kolonlarını ultrasonik geri tepme yöntemiyle test etmiştir. Test sonuçları, çoğu kiriş ve kolon betonunun 1-3 katmanındaki dayanımının orijinal C25 tasarım dayanım sınıfından daha düşük olduğunu göstermiştir.

İki Plan

Birincisi, kesit alanını artırma yöntemidir, ancak bu yöntem karmaşık bir inşaat süreci gerektirir ve inşaat süresi uzundur. Bazı tuğla duvarlar zaten inşa edilmiş olduğundan, yeniden çalışma nedeniyle israf oluşacaktır.

Projenin aciliyeti, yerleşme sonrası inşaat koşullarının sınırlı olması ve güçlendirme maliyetini azaltmak amacıyla ikinci bir plan benimsenmiştir: yapıştırıcı ile yapıştırılmış çelik levha ile güçlendirme yöntemi.

Esas alınarak:

(1) Bağlı çelik şerit takviye yönteminin taşıma kapasitesinin hesaplanması:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu=fcmbx (h01-x/2) + fy/As/ (h01-as/)

(2) Çelik levha takviyesinin yapıştırma uzunluğunun hesaplanması:

L1 > 2fayta/fcv

Projenin özelliklerine göre, kolon ve kirişlerin güçlendirilmesi için aşağıdaki yöntemler benimsenmiştir.

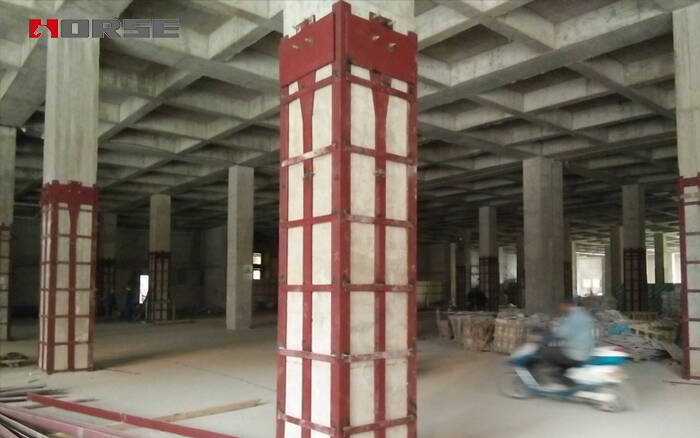

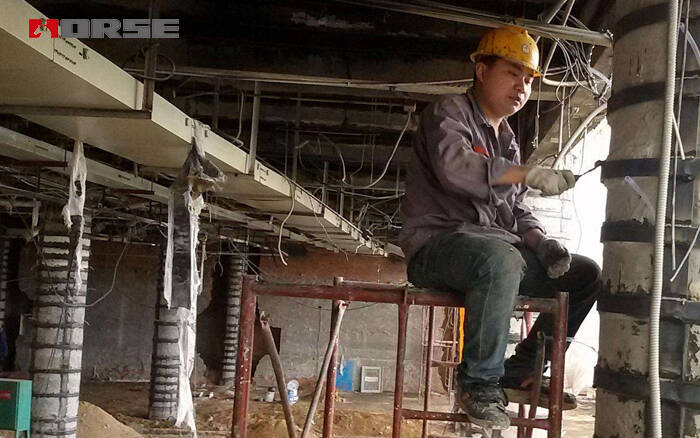

1. Kolon güçlendirme:

Kolon betonunun dayanımının tasarım gereksinimlerini karşılayamadığı, kolonun taşıma kapasitesinin ve eksenel basınç oranının standart gereksinimleri karşılayamadığı göz önüne alındığında, beton kolon takviyesi, kirişin altına veya döşemenin altına yapıştırılarak orijinal kolonla bir bütün haline getirilir; bu, sadece kolonun taşıma kapasitesini artırmakla kalmaz, eksenel basınç oranını da karşılar, aynı zamanda betonun değişimini de etkili bir şekilde iyileştirir.

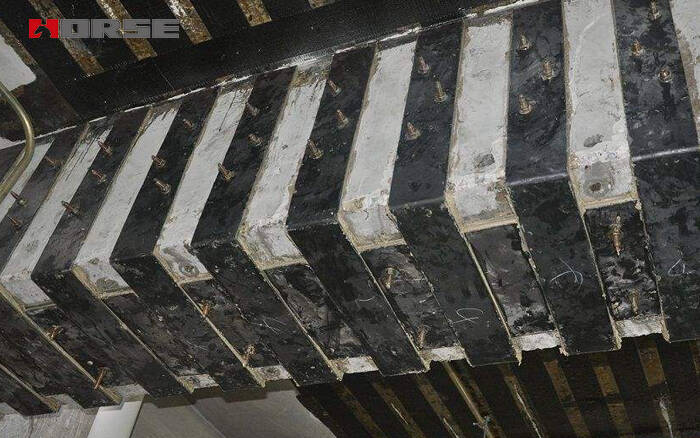

2. Kiriş güçlendirme:

Kirişin altına veya yanına çelik levha yapıştırılır. Kirişin alt kısmına (fırça tabakası kazınarak çelik koruma tabakası bırakılmalıdır) kolon veya kiriş kenarına kadar çelik levha yapıştırılır, kiriş yüzeyine yapıştırılan kısım kiriş yüksekliğinin 1/3'ünden yüksek olmamalıdır (kapı ve pencerelerden kaçınılabilir).

3. Yan açıklık destek ana kirişinin güçlendirilmesi

Önce kolona 3 mm kalınlığında bir çelik levha yapıştırılır, daha sonra bu çelik levhanın üzerine 6 mm kalınlığında bir çelik levha yapıştırılır, boyutları 600 mm x 300 mm'dir ve genleşme cıvatası çelik levha ankraj kolonundan geçirilir, daha sonra kolona yapıştırılan çelik levhaya iki adet 6 mm kalınlığında ikizkenar dik açılı üçgen koltuk altı plakası kaynaklanır, koltuk altı plakasının boyutları 600 mm x 600 mm'dir ve daha sonra kiriş ucunun altına 3 mm kalınlığında bir parça yapıştırılır. Çelik levha 600 mm * 300 mm boyutlarındadır, böylece kiriş ucu koltuk altı plakasındaki çelik levha ile desteklenir.

4. Orta kolonun her iki tarafındaki ana kirişin güçlendirilmesi

Mühendislik çerçevesinin ana kirişi sürekli bir kiriştir. Çerçeve kolonunun yan tarafı, kirişin yan tarafındaki döşeme ile desteklenir ve çelik plaka kirişin üst tarafına takılmalıdır. Şekil yedide gösterildiği gibi, çelik plakanın tasarımı 1:3 oranındadır. Çelik plakanın genişliği 100 mm'nin altındadır. Çelik plakanın yapışma etkisini güçlendirmek için, çelik plakanın bükülme yerine destek plakası yerleştirilir, ankraj cıvatası ile sabitlenir ve çelik plaka ile kiriş kolonu arasındaki açıdan oluşan üçgen boşluk epoksi harç ile doldurulur.
