Kolon ve kiriş güçlendirme

Proje genel bakışı

Tüm yapı grubu, toplam 9 kuleden oluşan iki binaya ayrılmıştır. I. bina, 15 ve 18 katlı, 5 üniteli kuleden oluşmaktadır ve yapı alanı 50378 m2'dir (bodrum hariç). II. bina, hepsi 16 katlı 4 kuleden oluşmaktadır ve yapı alanı 35464 m2'dir (bodrum hariç). Daha sonra, mal sahipleri ticari nedenlerle kulelerin 1-2 katını yükseltmiştir. Tasarım Enstitüsü, üst yapının ve orijinal yapının bir kısmının kolon eksenel basınç oranının 0,9'dan fazla olduğunu tespit etmiştir. Orijinal yapı, eklenen katmandan sonra yük gereksinimlerini karşılayamamaktadır, bu nedenle orijinal tasarım yerel modifikasyonla desteklenmektedir. Tamamlanan bazı kiriş ve kolonların güçlendirilmesi gerekmektedir. Güçlendirilecek 29 kiriş vardır ve hepsi orijinal çatının en üstündedir. Donatı için 6 kat 15 çubuk, 11 kat 9 şerit olmak üzere toplam 24 adet kolon bulunmaktadır. 5, 6, 18, 9, 10 kat 14 olmak üzere toplam 32 kesit bulunmaktadır. Tasarım gereği 1. binanın kolonları çift taraflı, 2. bina 4 ve 3 yüzeyli, geri kalanlar ise çift taraflı güçlendirilmiştir.

Yapısal güçlendirme sistemi için inşaat şemasının belirlenmesi ve seçimi

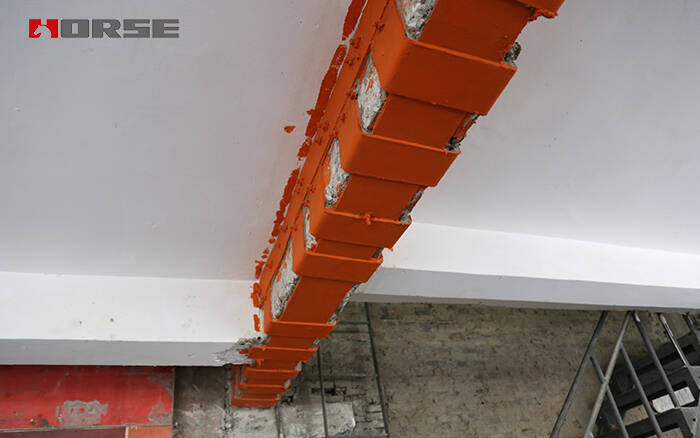

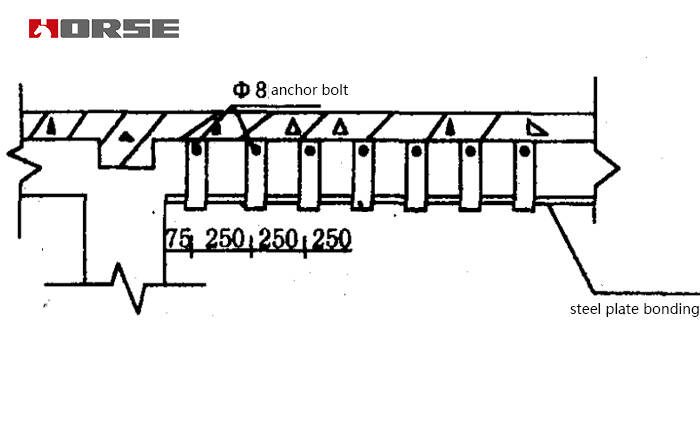

Kirişin güçlendirilmesi: çelik mantolama.

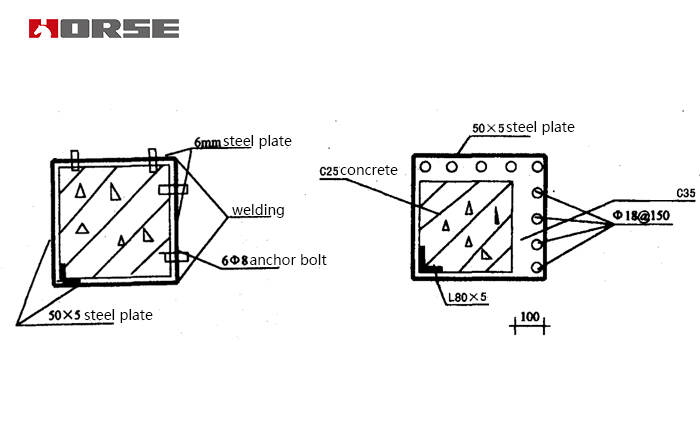

Kolonların güçlendirilmesinde aşağıdaki iki yöntem kullanılır: (1) çelik levha bağlama; (2) direk üzerine monte edilen ankraj.

Malzemeler: 6 mm kalınlığında çelik levha; orta kalınlıkta 18 mm çelik donatı; yapışkan ankraj; çelik levha bağlama yapıştırıcısı.
