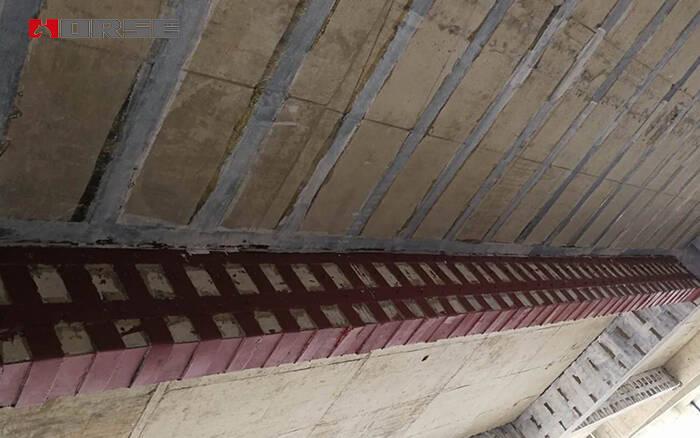

Yapıştırıcı çelik levha ile bina kirişlerinin güçlendirilmesi

Proje Genel Bakışı

Bu proje, Chengdu Şehri, Pixian'da yer almaktadır. Zemin katta iki katlı bodrum katı bulunan 31 katlı bir binadır. Betonarme perde duvar yapısı kullanılmıştır. Yapının sismik tahkimat tipi C sınıfı, yapı yapısının güvenlik sınıfı ikinci; temel tasarım sınıfı A; çerçeve ve perde duvarlar ise normal kullanımda ikinci sınıftır. Bu koşullar altında, yapı yapısının tasarım ömrü 50 yıldır.

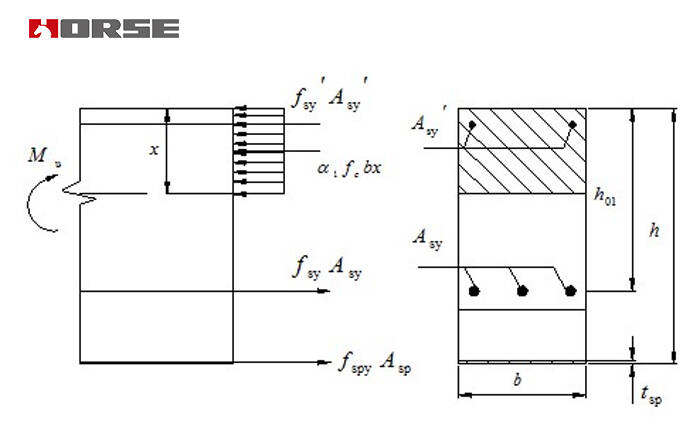

5# ticari ve konut binasının üç katlı ve 21 aksı, 4,4 metre net açıklığa, 750 mm yüksekliğe ve 450 mm genişliğe sahip L ekseni KL22'yi kesmektedir. Hidrolik delme nedeniyle, kirişin alt kısmındaki çelik çubuk, destek yuvasından 7 cm mesafede tamamen kırılmıştır. Toplam 3D20. destek karşı kuvveti, çerçevenin tabanındaki çerçeve kirişinde bulunur ve kiriş esas olarak kirişin üst kısmındadır. Yani kirişin donatısı yapıştırıcı ile birleştirilmiş çelik levha donatı yöntemi ile güçlendirilmiştir.

Yapısal güçlendirme sistemi

Q235b çelik levha

çelik levha yapıştırıcısı

ankraj yapıştırıcısı

M8 ankraj cıvatası

yani çelik levhanın genişliği: 250mm; çelik levhanın kalınlığı ise 6mm'dir.
