Hasarlı çerçeve kirişi için güçlendirme şeması

Proje genel bakışı

Çerçeve kirişinin tepesine, çerçeve kirişine zarar verecek ve onu güçlendirecek bir drenaj borusu delinir.

Güçlendirme şeması

Kiriş yüksek yönün ortasında açıldığında, genellikle kirişteki etriyeyi ve uzunlamasına yapısal çelik çubuğu keser ve bu da kirişin kesme kabiliyetini etkiler. Delik kirişin alt kısmında olduğunda, kirişteki ana gerilme çubuğu kesilir ve kirişin eğilme taşıma kapasitesi etkilenir. Bu nedenle, kirişlerdeki açıklıkların konumuna göre farklı güçlendirme yöntemleri uygulanmalıdır.

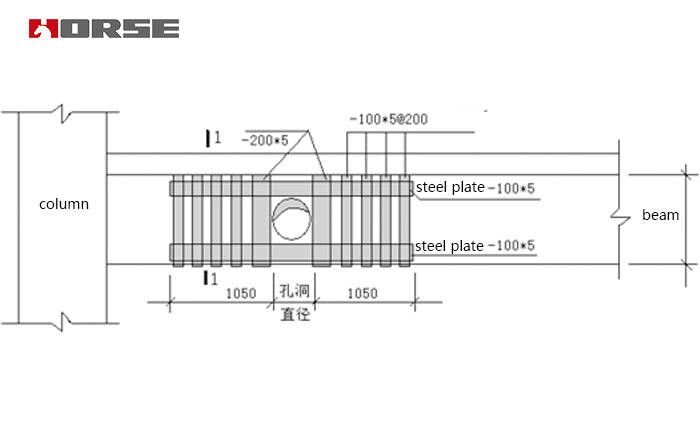

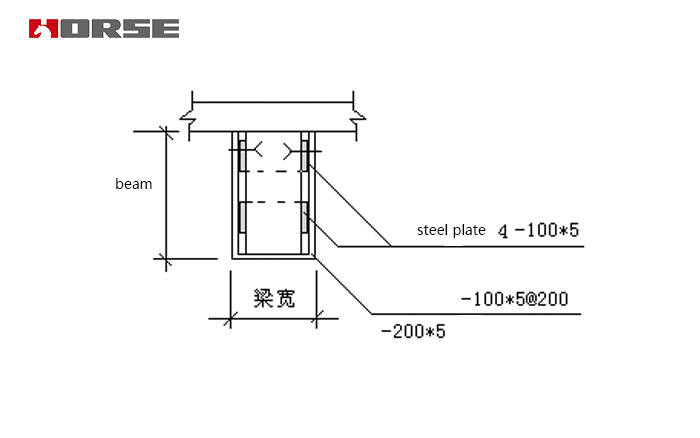

1. Kirişin alt kenarı ile kirişin alt ucu arasındaki mesafe kirişin alt ucundan 80 mm'den fazlaysa, kirişin ortasındaki eskiz güçlendirme yöntemi uygulanmalıdır. İşlemden sonra, orijinal kesme taşıma kapasitesi karşılanabilir.

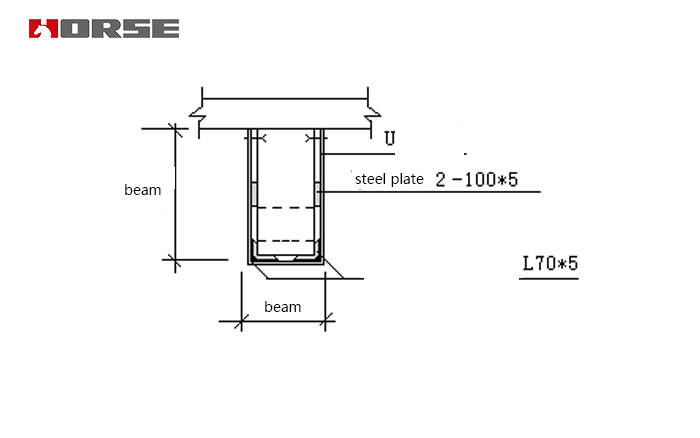

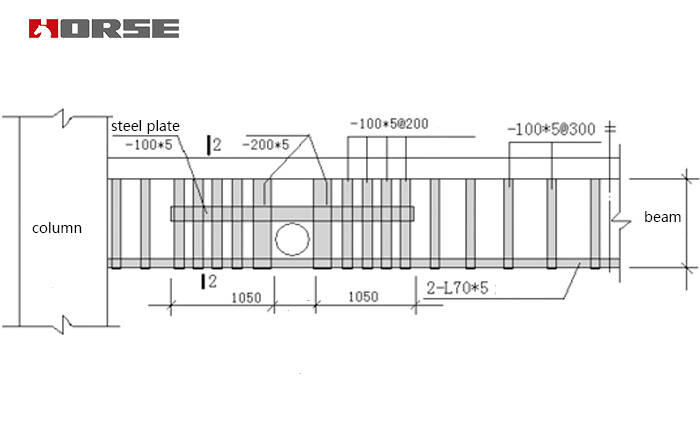

2. Kirişin alt ucundan kirişin alt ucuna olan mesafe 80 mm'den azsa, yöntem, kirişin alt ucundaki açıklığın güçlendirilmesi yöntemine göre uygulanmalıdır. İşlemden sonra, orijinal kesme ve eğilme taşıma kapasitesi karşılanabilir.
