Kiriş-kolon zayıflamış bölümünün güçlendirilmesi

1. Beton kusurlarının tanımı:

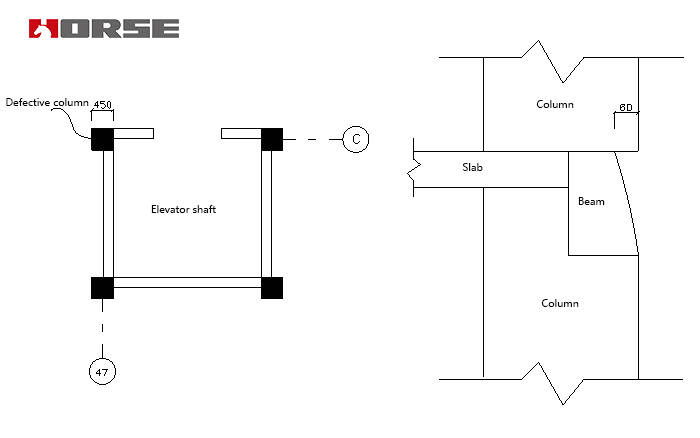

Kiriş kolon düğüm alanındaki orijinal yerleşim alanının beş kolonu, daha küçük kiriş kesiti nedeniyle 60 mm'den daha küçüktür, bu da şekilde gösterildiği gibi kolon kesitinin 60 mm küçük olmasına neden olur.

2.Onarım önlemleri

Bileşenleri güçlendirmek için karbon fiber kumaş ve yapısal yapıştırıcı kullanılmıştır. CFRP, yüksek çekme mukavemetine ve iyi dayanıklılığa sahiptir. Kolonların sünekliğini, kiriş ve levhaların eğilme direncini ve kiriş ve kolonların kesme kapasitesini artırabilir.

Kiriş kusurunun yüzeyine ankrajlı 1 kat çelik tel örgü

Kiriş kusurunun C25 betonla doldurulması

Yüzey işlemi

Astar

Tesviye

Karbon fiber yapıştırıcı uygulanması

Karbon fiber kumaşın yapıştırılması

Fırça koruması

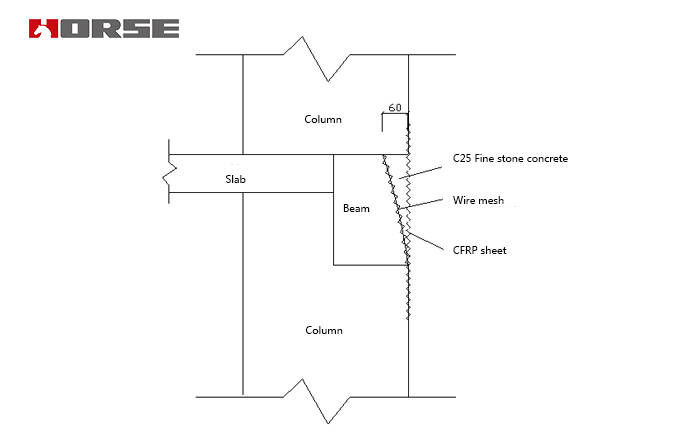

Düğüm yaklaşımı ayrıntılı diyagramda gösterilmiştir
