Çatlak kolon güçlendirme

Proje genel bakışı

Guangzhou'da inşa edilen 7 katlı betonarme karkas yapı binasının toplam inşaat alanı yaklaşık 11 bin m²'dir. 1993 yılında tamamlanıp kabul edilmiş ve Haziran 2006'da tekrar kullanıma sunulmuştur. Yapının 3. ve 4. kat kolonlarının yüzeyinde çok sayıda çatlak tespit edilmiştir. Yerel uzunlamasına donatılı çubuklar ciddi şekilde aşınmıştır. Bu durum, yapısal kolonların güvenliği için ciddi bir gizli tehlike oluştururken, diğer yapısal elemanlarda önemli güvenlik sorunları görülmemiştir.

(1) Kolonların beton dayanımı, orijinal tasarım dayanım sınıfının gerekliliklerini karşılayabilmektedir:

(2) Çatlak betondaki klorür CL içeriği, şartnamede belirtilenden çok daha yüksektir. Çelik çubuk ciddi şekilde paslanmıştır. Bu durum, beton yüzeyin çatlamasına neden olur.

Yukarıdaki durum, kolonun uzunlamasına çelik çubuğunun betonla birlikte çalışamadığını göstermektedir. Kolonun taşıma kapasitesi tamamen çekirdek betona bağlıdır. Taşıma kapasitesi ciddi şekilde azalmıştır, ancak diğer yapısal bileşenler hala sağlamdır. Bu nedenle, olası güvenlik tehlikelerini ortadan kaldırmak için hasarlı bileşenlerin güçlendirilmesi gerekir.

Güçlendirme şeması

• Bir kolonun yüzeyindeki gevşek beton

Gevşek taşları yontup basınçlı suyla durulayın. Çelik tel fırçalar bulamacı yüzdürdükten ve kaldırma kuvvetini sağladıktan sonra, 1:2 çimento harcı çimento harcıyla katmanlar halinde serilir ve sıkıştırılır. %10 U EA mikro genleştirici, katmanlanacak ve preslenecek çelik çubuğa eklenir ve ilk pıhtılaşmadan sonra su 7 gün boyunca kürlenir.

• Çatlak onarımı

Bileşenin yüzeyindeki sıva tabakası çatlak konumunda keski ile kesilir.

30 m genişliğinde 1 kanal, 25 m derinliğinde 30 m V oluk, çatlak yönünde açılır. Çelik tel kullanarak olukları temizleyin, yıkayın ve fön makinesiyle kurutun. Yapıyı çatlaklara dökmek için el pompasını kullanın. Ardından oluğu yüksek standartlı çimento harcıyla doldurup sıkıştırın, ardından 300 m genişliğindeki tel ağı çiviyle çatlak yönünde sabitleyin. Son olarak, 1:2 çimento harcı katmanlar halinde serilir ve preslenir ve ilk pıhtılaşmanın ardından su zamanında kürlenir.

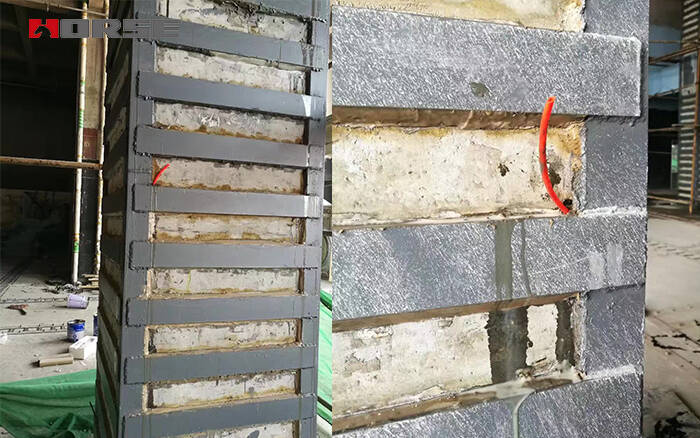

• Kolonun 4 açısı çelik şeritlerle güçlendirilmiştir

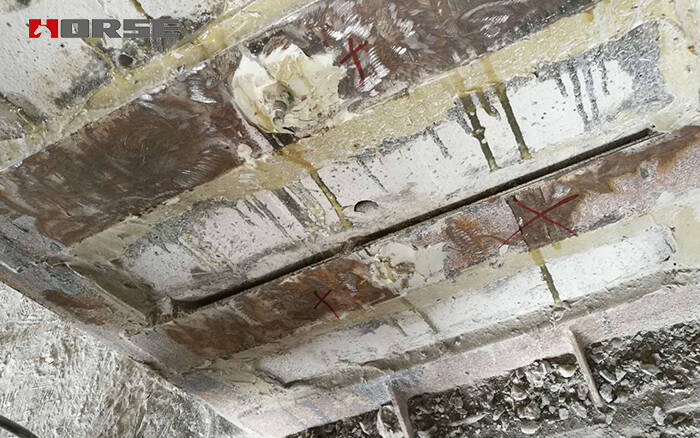

Yukarıdaki hasarlı kolonlar için, önce orijinal silindirik sıva tabakası kaldırılır ve taze beton yüzeye maruz bırakılır. Kolonun 4 köşesi ince pah ile frezelenmeli ve düzgün bir şekilde düzeltilmelidir. Orijinal korozyona uğramış çelik çubuk paslanmadan arındırılmalı ve beton yüzey çelik fırça ve su ile temizlenmelidir.

Tamamen kuruduktan sonra, yağdan arındırılmış pamuk kullanılarak aseton silinir. Ardından, yapı tutkalı çelik levhaya ve kolona kazıyıcı ile uygulanır. Çubuk çelik, bağlantı elemanı ile kolon açısında sabitlenir. Yapışkan çelik, yapışkan çeliği sabitlemek için kolonun her iki tarafına sabitlenir. Daha sonra yama kaynak yapılır ve epoksi emülsiyon harcı, tamamlandıktan sonra son levhaya doldurulur.

Epoksi ve lake plakalar, yapıştırılmış çeliğe ve çıta yüzeyine yapıştırılır ve üzerine az miktarda iri kum serpilir. Son olarak, çelik koruma tabakası olarak 20 m kalınlığında M 10 çimento harcı kullanılır.
