Döşeme çatlaklarının güçlendirilmesi

Yapısal onarım ve güçlendirme şemasına kısa bir giriş

1. Döşeme yarıkları, güçlendirme ve su yalıtımı için modifiye epoksi reçine ile doldurulmuştur.

2. Döşemenin tabanı 2 kat elyaf takviyeli polimer (FRP) sargı ile yapıştırılmış ve koruma amaçlı 1 kat epoksi harç kullanılmıştır, kalınlığı 30 mm'dir.

3. Kirişe kesme takviyesi için 1 kat U şeklinde FRP sargı eklenmiştir. U şeklindeki kasnak, kiriş eksenine diktir ve kiriş tarafına yapıştırılmıştır. Kirişin tamamı uzunlamasına yapıştırılmıştır, kirişin genişliği 200 mm ve mesafe 200 mm'dir. Kirişin tabanına, kiriş eksenel macununa paralel, 300 mm genişliğinde, 2 kat CFRP levha bükülme takviyesi için yapıştırılmıştır. Sismik güçlendirme için kolonun ortasına 1 kat karbon fiber kumaş (yukarı doğru) yapıştırılmış ve macunun yönü kolonun eksenel yönüne dik olacak şekilde ayarlanarak yapının taşıma kapasitesi ve sismik kapasitesi artırılmıştır.

4. Karbon fiber güçlendirme tamamlandıktan sonra yüzey koruma işlemi uygulanır. Karbon fiber kumaşı korumak için epoksi reçine harcı kullanılmış olup koruyucu tabaka kalınlığı 20 mm'dir.

İnşaat planı

1, Döşeme Plakasının Çatlak Onarımı ve Su Geçirmez İşlemi

Beton çatlağı en yaygın mühendislik sorunudur, ancak çoğu çatlak, beton yapının orijinal işlevini geri kazandırmak için onarılabilir. Genellikle basınçlı enjeksiyon, oluk açma ve kaplama sızdırmazlık yöntemleri kullanılır. Bu projede çok fazla çatlak bulunmamaktadır. 0,5-3 mm genişliğindeki çatlaklar, modifiye epoksi çatlak enjeksiyon reçinesi (uyumlu astar ve onarım yapıştırıcısı dahil) ile doldurularak oluk açılarak onarılabilir. Su geçirmez ve yapısal onarım bir kez tamamlanır.

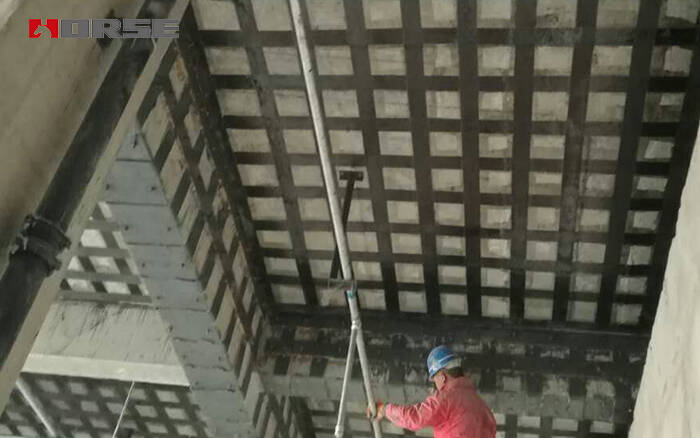

2. Döşemenin Alt Kısmındaki Karbon Fiber Kumaşın Güçlendirilmesi

Zemin çatlakları giderildikten sonra, zeminin alt kısmına 2 kat karbon fiber kumaş ve 2 kat karbon fiber takviye uygulandı.

Karbon fiber kumaşın elyaf yönü, plakanın kuvvet yönüyle aynıdır. Karbon fiber kumaş, kirişin yan tarafına kadar uzanır ve çoklu şerit şeması kullanır. Genişliği 200 mm, mesafesi 200 mm ve birim kütlesi 300 g/m2'dir.

Karbon fiber kumaşın yönüne dik olan karbon fiber katman, karbon fiber kumaşın aralığında gerilir. Genişliği 200 mm, aralığı 200 mm ve birim kütlesi 300 g/m2'dir.

3, levha tabanına çelik tel örgü ile epoksi harç tabakasının güçlendirilmesi

Levhanın tabanına çelik tel örgü döşenmesi, epoksi harç ile güçlendirilmesi ve epoksi harç tabakasının kalınlığının 30 mm olması.

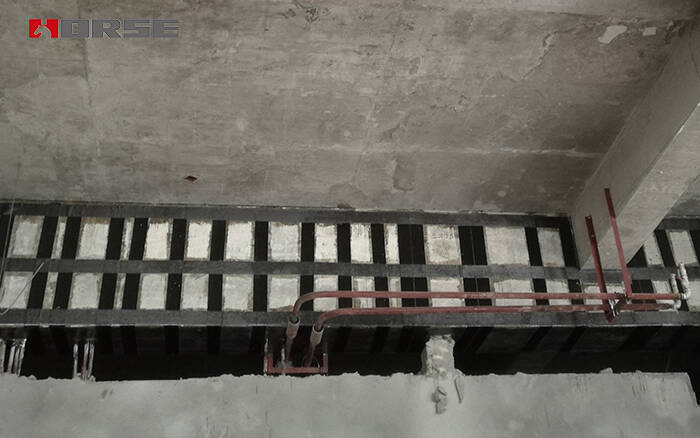

4. Kirişin yan tarafı 1 kat U tipi CFRP levhalarla, alt tarafı ise 2 kat CFRP levhalarla birleştirilmiştir.

Kirişler karbon fiberle güçlendirilmiş ve kirişleri güçlendirmek için yan taraflarına 1 kat U şeklinde karbon fiber çember bağlanmıştır. Eğilme dayanımı için kirişlerin alt tarafına 2 kat CFRP levha bağlanmıştır. Karbon fiber kumaş, birim kütlesi 300 g/m2 ve çekme dayanımı 3400 MPa olan birinci sınıf kumaştan üretilen ithal Japon Dongli ipeğinden üretilmiştir.
