Kolon ve döşeme onarımı

Proje genel bakışı

Ofis kompleksi 1994 yılında inşa edilmiş olup, toplam inşaat alanı 4038,30 m2 olup, 6 ana bina iskeleti, 2 kat yardımcı bina ve toplam yüksekliği 23,7 m'dir. Proje, orijinal yapı formu kullanılarak, orijinal binanın kolon ve kiriş gibi destekleyici bileşenleri korunarak ve orijinal kullanım işlevi değiştirilerek yenilenmiş ve restore edilmiştir. 1-3. katlar, afet önleme ve zarar azaltma amaçlı kültürel ve eğitimsel bir sergi alanına dönüştürülmüştür. 4-6. katlar ise ofis alanı ve personel yatakhanelerine dönüştürülmüş ve merdiven yenilenmiştir.

Yeniden inşa ve güçlendirme için tasarım şeması belirlenir

Ofis binasının ana yapısı temel olarak iyi durumdadır, ancak beton dayanım sınıfı genellikle tasarım gereksiniminden (C30), özellikle üç veya dört katlı olanlardan düşüktür ve beton dayanım sınıfı yalnızca C15'tir. Beş veya altı katlı kolonun ana kaburga çapı 18 mm'dir ve bu, tasarımın 20 mm'sinden daha azdır. Yardımcı bina duvarının harç dayanımı, mevcut tasarım ve şartname gereksinimlerinden önemli ölçüde düşüktür.

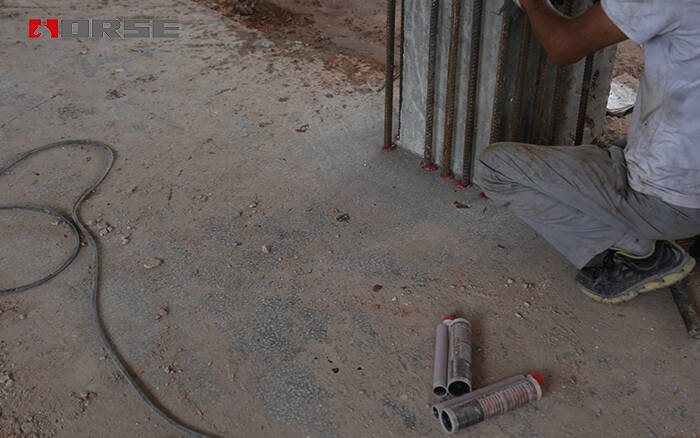

• Bazı kolonların eksenel basınç oranı limiti aşmakta ve donatı kesiti artırılarak güçlendirilmektedir.

  Kısmi kolon hacim donatı oranı yetersiz olup, FRP güçlendirmesi kullanılmaktadır.

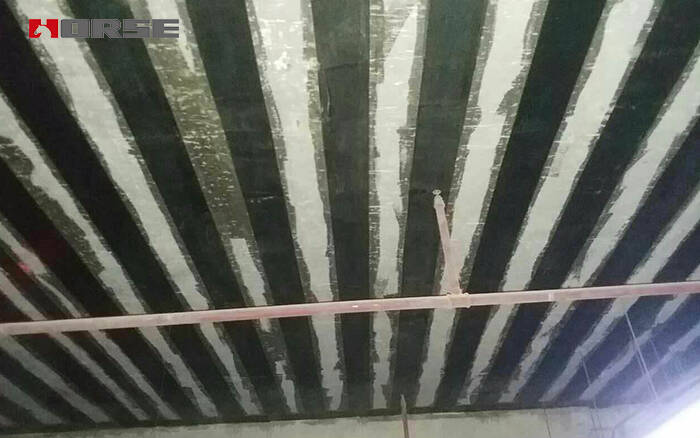

  İki ve üç katlı boşluklu döşeme, karbon fiber kumaş ile güçlendirilmiştir.

  Yardımcı bina duvarının harç dayanımı yetersiz olup, güçlendirmede donatı filesi ve çimento harcı kullanılmaktadır.

  Bölme duvarında kullanılan hafif bloğun hacim yoğunluğu 8KN/m3'ten azdır.




Çelik donatı (B-HRB335, C-HRB400), Q235B çelik levha, 200g karbon fiber kumaş (Ⅱ sınıfı), 300g karbon fiber kumaş (Ⅱ sınıfı), çelik levha yapıştırıcı (A sınıfı), ankraj yapıştırıcısı (A sınıfı), tel çubuk kaynak teli (EX50XX).
