Mevcut binaların sismik güçlendirilmesi

Proje genel bakışı

Mevcut bina 2006 yılında inşa edilmiş olup, ana gövde iki bölüme ayrılmıştır. Güney bölümü zemin katta, arkaik modelleme, sırt yüksekliği 5,6 m, yerinde dökme çerçeve yapısı, çatı yapısı arkaik modellemeyi sağlamak için yapılmış ve bölüm planlama kırmızı çizgisinde geçici bina olarak değerlendirilmiştir.

Kuzey bölümü bir buçuk kat yeraltında olup, zemin katta iki katlı binalar bulunmaktadır. Saçaklar 4,6 m yüksekliğinde ve sırt yüksekliği 8,3 m'dir. Yerinde dökme perde duvar yapısı kullanılmıştır ve deprem sınıfı ikidir. Çatıda sert dağ kirişi kullanılmış ve eğimli çatı 120 kalınlığında betonarme döşemedir.

Mülkiyet hakkının devri ve kullanım fonksiyonunun değişmesi nedeniyle, mal sahibi tüm bina yapısını büyük ölçüde yenilemeyi ve yeni bir ev dekorasyon şeması benimsemeyi planlamaktadır. Bu güçlendirme kapsamında bina, ofis odasından lüks bir kulübe dönüştürülmektedir. Binanın kullanımı, yapı düzeni ve yükü büyük ölçüde değiştirilmekte ve genel güçlendirme güçlendirilmektedir. Yenileme tasarımıyla karşılaştırıldığında, dönüşüm projesi aşağıdaki özelliklere sahiptir:

1. Orijinal yapının sismik performansı "doğal olarak yetersiz"dir: Orijinal yapının sismik performansı şartname gerekliliklerini karşılayamamaktadır ve tüm sismik güçlendirmeye ihtiyaç duyulmaktadır.

   Yeni dekorasyon şeması orijinal yapıyla uyuşmadığından, kaldırılan kesme duvar sayısı fazladır ve bu da çok sayıda orijinal düşey yük taşıyıcı bileşenin kaybolmasına neden olur.

   Kesme duvar söküldüğünde, destek olarak kullanılan kirişin açıklığı daha büyüktür, maksimum açıklık 10 m'dir ve mal sahibinin oda boşluğu konusunda katı gereklilikleri vardır. Yaygın destek kirişi gereklilikleri karşılayamamaktadır. Bu nedenle, kiriş yüksekliğini azaltmak için harici öngerilmeli güçlendirme teknolojisi kullanılmaktadır

Projenin temel özellikleri, betonarme duvarların yıkılması, yeni beton kirişler, kolonlar, kesme duvarlar, orijinal çerçeve kirişlerinin güçlendirilmesi ve orijinal yapının güçlendirilmesidir. Öngerilmeli temel kirişi ile temel kiriş ucu ve orijinal yapı arasındaki bağlantı, güçlendirme tasarımının temel içeriğini oluşturmaktadır.

Sismik güçlendirme fikirleri

1. Genel güçlendirme: Projenin dönüşüm kapsamının genişliği nedeniyle, yapının genel sismik performansını iyileştirmek, yapıyı güçlendirmek için etkili önlemler almak, kuvvet iletimini optimize etmek, yapısal kuralların gerekliliklerini karşılamak ve rijitlik ve süneklik gerekliliklerini karşılamak gerekmektedir.

   Önemli düğüm noktalarının güçlendirilmesi: Düğüm noktalarının güçlendirilmesi, genel sismik güçlendirmede çok önemlidir. Bileşenler ve bileşenler arasında önemli bir bağlantıdır ve birleşim noktalarının güçlendirme etkisine özellikle dikkat edilmelidir.

Sismik güçlendirme yöntemi

1. Orijinal perde duvar yapısı, sahibi tarafından kullanılan yeni dekorasyon şeması nedeniyle büyük ölçüde yıkılmış ve orijinal yapı, harici öngerilmeli takviyeli kesit kirişi ile değiştirilmiştir. Güçlendirilmiş yapının düşey kuvveti ve kuvvet prensibi temelde orijinal yapı ile aynıdır.

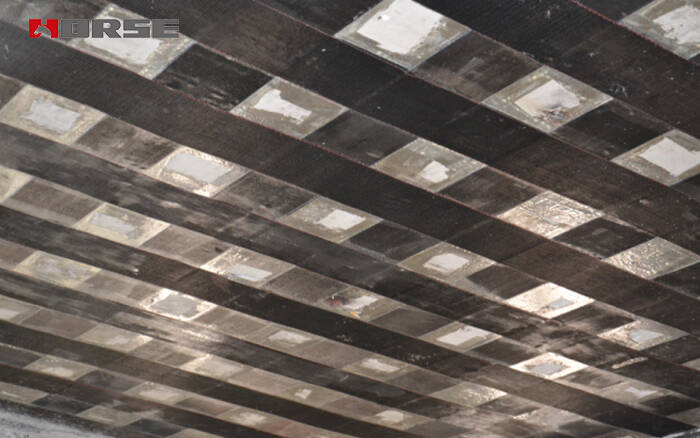

   Tespit sonucuna göre, döşeme levhasının kalınlığı küçüktür ve beton karbonizasyon sorunu mevcuttur. Döşeme levhasının, döşemenin alt kısmına karbon fiber kumaşla bağlanması ve döşeme yüzeyinin, döşemenin dayanıklılığını ve taşıma kapasitesini artırmak için üst üste bindirilmiş tabaka ile güçlendirilmesi önerilmektedir.




2. Kesme duvarların sökülmesi nedeniyle, bazı çerçeve kirişlerin sismik taşıma kapasitesi mevcut normların gerekliliklerini karşılamamaktadır. Çerçeve kirişini güçlendirmek için çelik levha takviye yönteminin kullanılması önerilmektedir.

3. Orijinal kesme duvar yapısı büyük ölçüde yıkılmıştır. Yapının rijitliğini ve taşıma kapasitesini artırmak için, yerel olarak kesme duvar ekleme yöntemi benimsenmiştir. Yeni kesme duvarlar, çerçeve kiriş ve kolonlar için, donatı dikimi ve diğer önlemler, genel sismik kapasiteyi artırmak için orijinal yapıya güvenilir bir şekilde bağlanabilir.
