Yangından sonra bina güçlendirme

Proje genel bakışı

Tuğla ve beton yapı, bir veya iki katlı betonarme karkas yapı olup, ticari cephe olarak kullanılmaktadır. Üç ila sekiz kat arası konut olarak kullanılmaktadır. Katlar için prefabrik beton boşluklu döşeme kullanılmıştır. Konut binasının duvar örgüsü Mu15 tuğla ve M10 harç ile yapılmıştır. Alt iki katlı karkas betonun dayanımı C30'dur. Yangın tüm katın arka yarısına yayılmış ve bazı cam ve alüminyum alaşımlı pencereleri eritmiş, ancak üçüncü katı yakmamıştır. Yangın, saat 05:10'da kontrol altına alınana kadar 100 dakika boyunca devam etmiştir.

Yapısal hasar ve analiz

Yanma ikinci katta meydana geldiğinden, kiriş döşemesinin üç katında ve ikinci kat kolonda hasar oldukça belirgindi. Kolondaki kül tabakası genellikle çatlayıp döküldü, bazı kolonların beton koruyucu tabakası çatladı ve tek tek kolonların yanma derecesi 50 mm'ye ulaştı. Çatlaklar giderildi ve birkaç çatlak kirişin çekirdek betonuna derinlemesine nüfuz etti. Kirişlerin bazıları ciddi şekilde yanmış ve sertlikleri önemli ölçüde azalmıştı. İkinci kat döşemesi genel olarak iyi durumda.

Yapısal güçlendirme şeması

Güçlendirmenin genel mantığı şudur:

Öncelikle, tehlikeyi ortadan kaldırmak için üçüncü kat kirişleri için çelik boru destekleri kullanılır. Çok ciddi olan üçüncü kat döşemesi yıkılıp yerine betonarme levha dökülmeye karar verilir. Üçüncü kiriş, dışarıdan yapışkan çelik levha ile güçlendirilir ve ikinci kat kolonu yüzey sıvasını sıyırır ve çelik mantolama takviyesinin ardından yeniden boyanır.

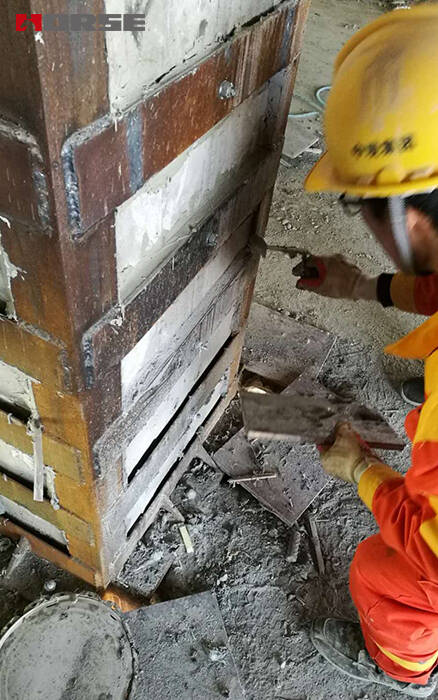

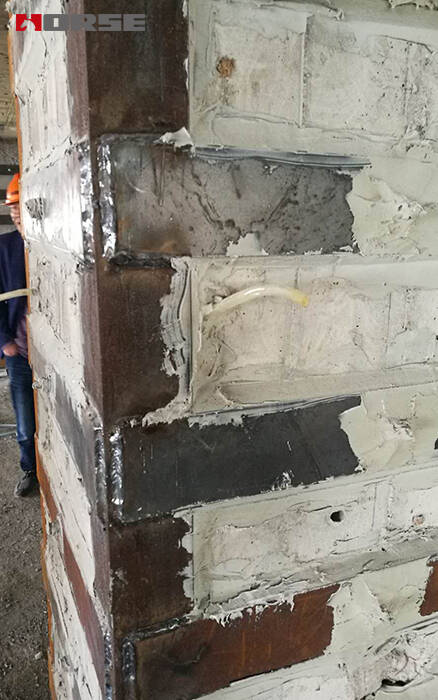

Kolon donatısı

Kolon yüzeyi hasar gördüğünden, kolon kesiti büyük ölçüde zayıflamış ve dış çelik takviye olarak kullanılmıştır. Bu yöntem, yeni çelik çemberin yanal sınırlayıcı etkisi sayesinde kolon kesitinin taşıma kapasitesini ve kolonun taşıma kapasitesini artırabilir, böylece orijinal beton kolon iyi bir üç yönlü gerilim durumunda olur.

Kiriş takviyesi

Kiriş yan ve alt kısımlarındaki hasar daha ciddi olup, dayanım büyük ölçüde azaldığından, kirişi güçlendirmek için çelik levha tercih edilir.

Bu yöntemde, yüksek dayanımlı bir çelik levha, betonarme kirişin betonarme kirişine tutturulur. Bu yöntem, beton ve çelik levhanın yeni bir integral kuvvet olarak dayanmasını sağlamakla kalmaz, aynı zamanda çelik elemanların eğilme, kesme ve basınç özelliklerini de tam olarak destekler. Yangından sonra beton yüzey gevşek ve dökülmüş olduğundan, takviye yapılmadan önce sökülmelidir. Hasarlı beton kaldırıldıktan sonra, beton yüzeyi pürüzlü olacaktır. Harç ve harç ile düzeltilebilir ve ardından çelik yapıştırılarak güçlendirilebilir.

Döşeme takviyesi

Üçüncü kat döşemesi en ciddi hasar bileşenidir; yüzeyindeki betonun büyük bir kısmı dökülmüş, çelik çubuklar açığa çıkmış, bazı çelikler paslanmış ve kırılmış, orijinal beton içi boş döşemenin sökülüp yerine betonarme döşeme dökülmesine karar verilmiştir. Döşeme, iskelet ile tuğla kısım arasındaki aktarma katıdır. Yerinde döküm, binanın sağlamlığı açısından genel olarak faydalıdır.
