Kolon ve kiriş güçlendirme

Proje genel bakışı

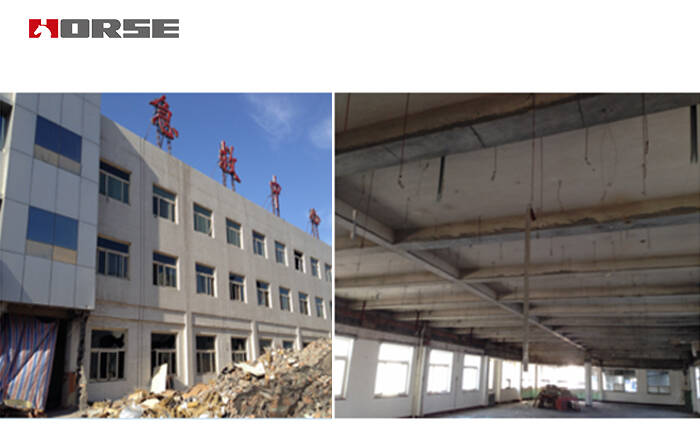

Hastane binasının güçlendirilmesi ve yenilenmesi. Binanın orijinal yapısı üç katlı karkas yapı olup, temel kalıbı kolon şerit temeldir. Bina yaklaşık 62 m uzunluğunda, yaklaşık 15 m genişliğinde, yaklaşık 4160 m2 alana ve 11.700 m saçak kotuna sahiptir. İşlevsel ihtiyaçları karşılamak amacıyla genişletme çalışmalarının bir kısmı gerçekleştirilmiştir. Merdiven ve asansör boşluğu genişletilecektir. Ek bina beş katlıdır. Yapı kalıbı karkas perde duvardır.

Yapının mevcut kullanım gereksinimlerini karşılamaması ve diğer nedenlerden dolayı, inşaat birimi kat yükseltmesi yapmayı planlamaktadır. Bu nedenle, bu güçlendirmede yapı üç katlı çerçeve yapısından dört katlı çerçeve perde duvar yapısına dönüştürülmekte ve yapı düzeni ve yükü büyük ölçüde değişmektedir. Genel güçlendirme tasarımıyla karşılaştırıldığında, yeniden inşa projesi aşağıdaki özelliklere sahiptir:

Orijinal yapının depreme dayanıklılık performansı mevcut yönetmelik gereksinimlerini karşılayamamakta ve tüm sismik güçlendirmeye ihtiyaç duyulmaktadır.

Yeniden inşa projesine bir yapı katmanı eklenmesi gerektiğinden, yapının ağırlığı daha da artacak ve buna bağlı olarak deprem kuvveti de artacaktır. Bağlı karbon kumaş ve çelik levha takviyesi, yapının sismik taşıma kapasitesini sınırlayacaktır. Bu nedenle, tasarım gereksinimlerini karşılamak için yapısal temeli, çerçeve kolon ve kirişlerini ve diğer önemli elemanları güçlendirmek için kesit büyütme güçlendirmesi kullanılması gerekmektedir.

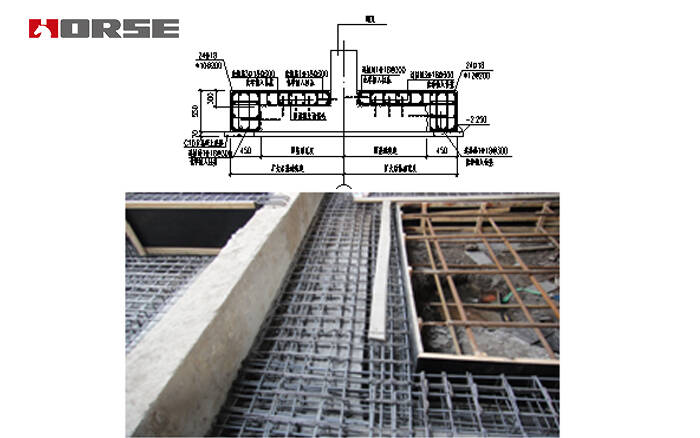

Kesit büyütülerek temel takviyesi

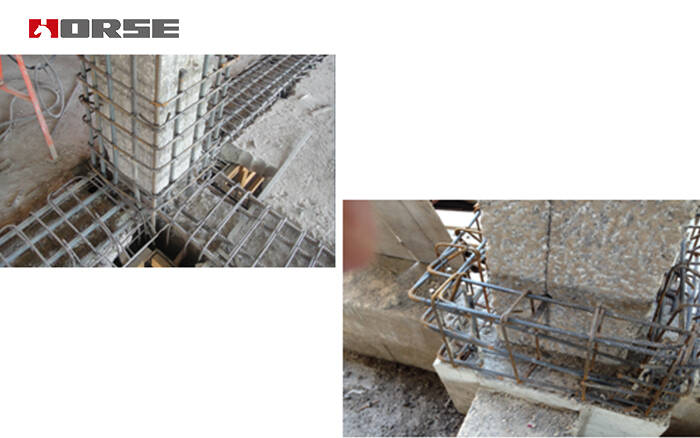

Genişletilmiş kesitli çerçeve kolonunun güçlendirilmesi

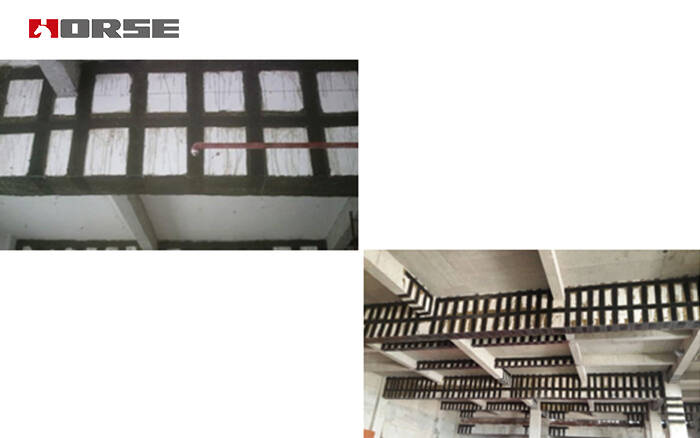

Çerçeve kirişinin güçlendirilmesi

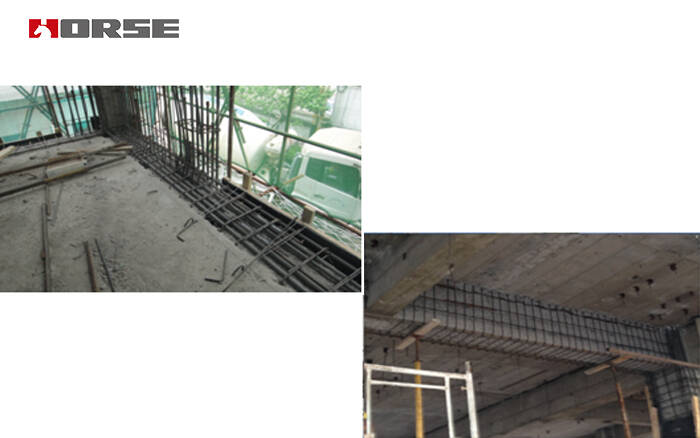

Çerçeve kirişinin güçlendirilmesi

Kat ve deprem ayarlamaları eklendikten sonra, çerçeve kiriş, çerçeve kolon ve temel gibi önemli elemanların taşıma kapasitesi gereksinimleri karşılamaktadır. Ayrıca, özellikle çerçeve kolon kesitinin betonarme konstrüksiyonunda kullanılan bu projede, yapının deprem güvenliği performansı da iyileştirilmiş olup, kiriş ve kolon sorunu başarıyla çözülmüştür.
