Döşeme güçlendirme

Tasarım gerekliliklerine göre, 4 numaralı garajın üç katlı yeraltı çatısında, 4-H ekseni döküm sonrası bandının güneyindeki 4-17 ekseni / 4-G ekseninde, ek örtü demiri başlangıçta HRB400 25 @ 200 olarak tasarlanmış ve şantiye inşaatı HRB400 14 @ 200 olarak gerçekleştirilmiştir. Bu nedenle, zemin yapısını güçlendirmek için belirli güçlendirme önlemlerinin alınması gerekmektedir. Güçlendirme için çelik levhaların yapıştırılması düşünülmelidir.

Çelik levhanın yapıştırıcı ile yapıştırılmasıyla döşemenin güçlendirilmesi

Maksimum enine donatı alanına göre: As=25@200-14@200=490,9－153,9=337mm2

Donatı çubuğunun ve Q235B çelik levhanın teknik özelliklerine göre, donatı çubuğunun tasarım mukavemeti: fy = 360 N / mm2, karbon fiber kumaşın mukavemeti: Ff = 210 N / mm2'dir.

 Af×Ff =Asfy 

  Af = fy×As / Ff      

        = 360×337/210      

        = 577.72mm2 

  B=577.72/150=3.86mm  ＜5mm 

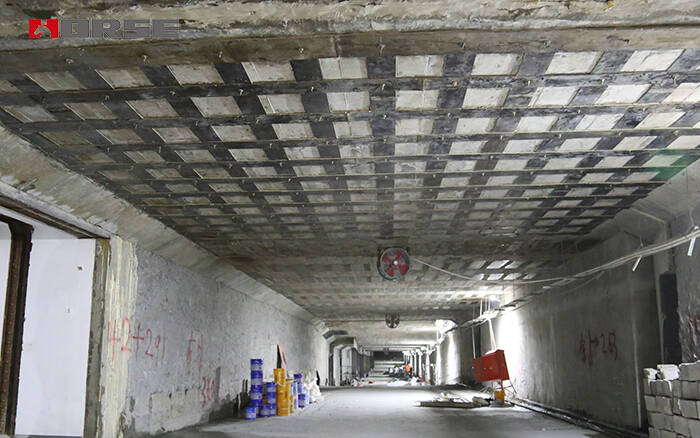

Bu nedenle, donatı ihtiyacını karşılamak amacıyla döküm sonrası şeridin güney yüzüne 5 mm kalınlığında 150 mm genişliğinde aralıklı 200 mm uzunluğunda çelik levha yapıştırılır.
