Döşeme güçlendirme

Tasarım gerekliliklerine göre, 4# garajın üç katlı yeraltı çatısında, 4-H ekseni döküm sonrası bandının güneyindeki 4-17 ekseni/4-G ekseninde, ek örtü çelik çubuğu başlangıçta HRB400 25@200 olarak tasarlanmış ve şantiye inşaatı HRB400 14@200 olarak gerçekleştirilmiştir. Bu nedenle, zemin yapısını güçlendirmek için belirli güçlendirme önlemlerinin alınması gerekmektedir. Güçlendirmek için karbon fiber takviyeli polimer (CFRP) levha yapıştırmayı düşünün.

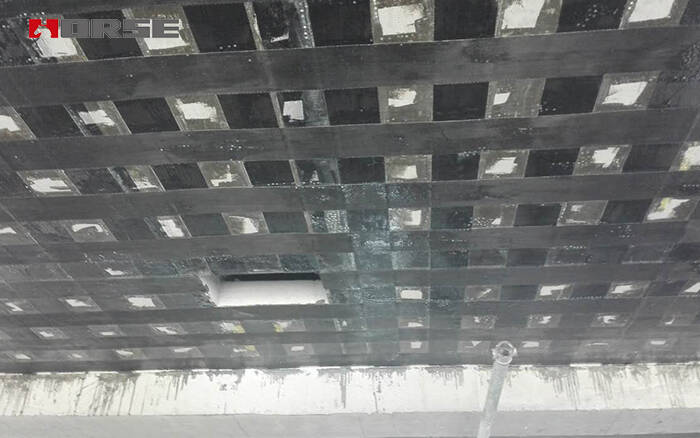

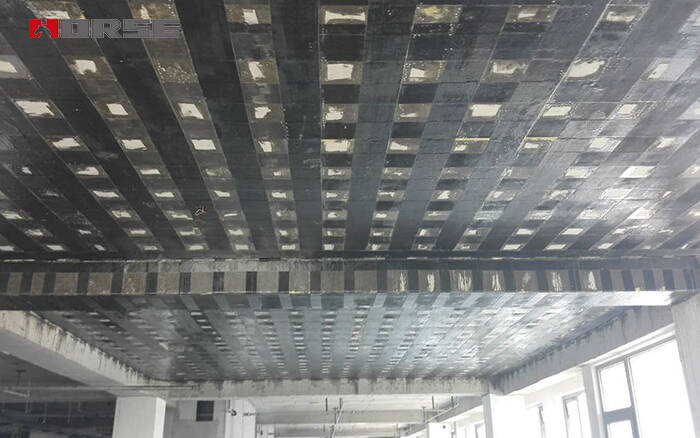

Zemin döşemesi için karbon fiber takviyeli polimer (CFRP) levha takviyesi

Maksimum enine donatı alanına göre

As =25@200-14@200

   =490.9－153.9

   =337mm²

Çelik çubuk ve karbon fiber teknik endeksine göre donatının tasarım dayanımı: fy=360N/mm2'dir.

Karbon fiber tasarım mukavemeti: Ff=3400N/mm2

 Af×Ff =Asfy

  Af = fy×As / Ff

     = 360×337/3400

     = 35.69mm²

    B=35.69/0.167=213.72mm²  ＜300mm²

%15 katlama kesmesinden sonra karbon fiberin kesit alanı:

150×2×0.85=255mm² ＞213.72mm²

Bu nedenle, döşeme sonrası döküm şeridinin güney tarafına, takviye ihtiyacını karşılamak amacıyla, 150 mm genişliğinde, 200 mm uzunluğunda çift katlı karbon fiber takviyeli polimer (CFRP) levha yapıştırılmıştır.
