PHC boru kazık çatlakları

Takviye şeması

Kazık gövdesindeki düşey çatlakların tedavisi ve güçlendirilmesi için kapsamlı bir mühendislik çalışması yapılmış, çatlak yeri, özellikleri ve güvenlik etkisi göz önünde bulundurularak mevcut yerel teknik düzeyle birleştirilmiş bir şema ortaya konulmuştur.

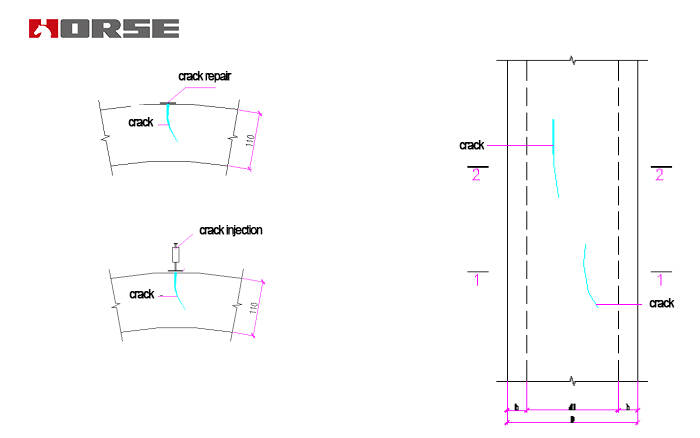

1) çatlak tedavisi

Nispeten küçük çatlak genişliğine (delta <0,20 mm) sahip düşey çatlaklarda yüzey kapatma yöntemi benimsenmiştir.

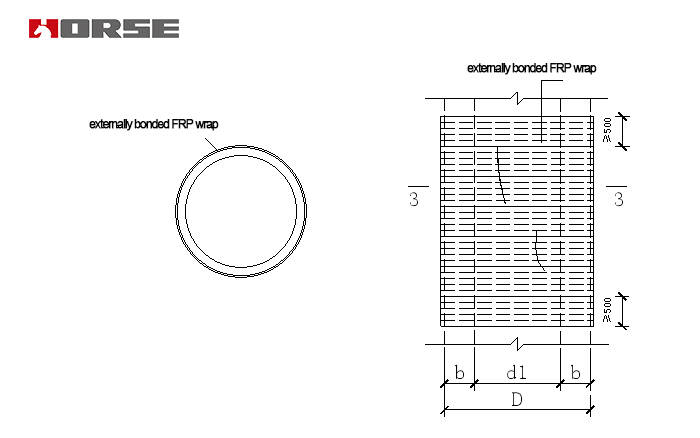

2) Kazık gövdesinin dışına karbon fiber takviyeli polimer (FRP) sargı yapıştırılması.

CFRP levha, betonun tutunmasını güçlendirmek için düşey çatlakların bulunduğu kazığın dış yüzeyine uygulanır. Üç kat CFRP levha, çevresel yönde aralıksız olarak çatlaklara tutturulur. Çatlakların uzunluğu 500 mm'den, bindirme uzunluğu ise 200 mm'den fazladır.

Takviye malzemelerine ilişkin gereksinimler

(1) karbon fiber kumaş: yüksek mukavemetli tip I, 300 g/m2;

(2) beton tamir yapıştırıcısı ve karbon fiber takviyeli yapısal yapıştırıcı: A sınıfı yapıştırıcı.

(3) Betonarme kazık çekirdeğinin büyüme bölümünde kullanılan betonarme ve beton malzemeleri (çimento, kum, taş, çimento, katkı maddesi), kiriş ile aynıdır ve beton dayanım sınıfı orijinal tasarımdan daha düşük değildir.

(4) Takviyeli ortamın nemli bir ortamda ve hatta bazılarının su seviyesi değişim alanında olduğu göz önüne alındığında, beton çatlak tamir yapıştırıcısı ve karbon fiberle uyumlu yapısal yapıştırıcının nemli ortama uyum sağlayabilmesi gerekir.

(5) Karbon fiberler ve yama yapıştırıcılarının kalite güvence sertifikaları ve uygunluk sertifikaları ile sıcak ve nemli koşullar altında yaşlanma direncine ilişkin bir rapor sunması gerekmektedir.
