Çatlak onarımı

Mühendislik araştırması

Konut binası, yaklaşık 1517 m² inşaat alanına sahip bir yığma yapıdır. Evin ana gövdesi 5 katlıdır ve zemin katına bir garaj eklenmiştir. Yapının toplam yüksekliği 18,3 m'dir. Bu projenin temeli, kompozit temeli güçlendirmek için derin karıştırma kazığıdır ve temel betonunun dayanım sınıfı C20'dir. Duvar, MU10 dayanımına sahip 240 mm kalınlığında yük taşıyan kil gözenekli tuğladan yapılmıştır. 5,15 m'nin altındaki duvar M10 karışım harçtan, 5,15 m'nin üzerindeki duvar ise M5 karışım harçtan yapılmıştır. Yerinde dökme beton levhanın tasarım kalınlıkları sırasıyla 110, 90 ve 70 mm'dir. Yapısal döşemenin ve Liang Hezhu betonunun dayanım sınıfı C20'dir. Konut inşaatı Ağustos 2001'de başlamış ve Mayıs 2002'de tamamlanmıştır. Haziran 2002 sonundan bu yana, konut binasının farklı katlarında zemin çatlakları farklı derecelerde oluşmuştur. Konut binasının güvenli kullanımını sağlamak için, konut yapısının kapsamlı bir değerleme ve analizinin yapılması ve değerleme sonucuna göre güçlendirilmesi gerekmektedir.

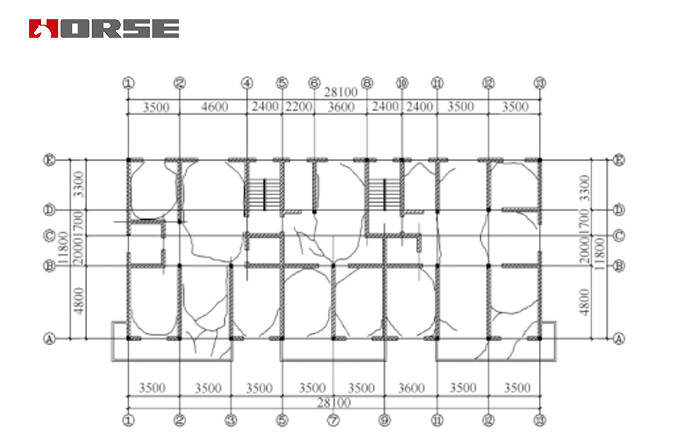

Zemin döşemesinin çatlaması

Yapısal zeminlerde çatlama olgusu ciddidir. Binaların zeminlerinin çoğu farklı derecelerde çatlar. Konut binalarındaki zemin çatlakları, zeminin köşesindeki eğik çatlaklar, zeminin etrafındaki dairesel çatlaklar ve zeminin ortasındaki eğik çatlaklar olarak ikiye ayrılır. Zeminin köşesindeki eğik çatlakların ve zeminin etrafındaki dairesel çatlakların çoğu, tam çatlaklar kategorisine girer ve çatlak genişliği yaklaşık 1 mm'dir.

Zemin çatlamalarının neden analizi

1) tasarım nedeni

Tasarım açısından bakıldığında, üst donatının (negatif donatı) tasarım alanının küçük olması ve döşeme köşesindeki üst donatının uzunluğunun kısa olması başlıca sebeplerdir.

2) inşaat nedenleri

İnşaatta başlıca nedenler şunlardır: 1) Döşeme levhasının kalınlığının ince olması; 2) Üst kattaki çelik çubuğun çökmesi, böylece çelik çubuğun sendelemesi ve koruyucu tabakanın kalınlığının çok fazla olması; 3) Betonun düzensiz yerleştirilmesi sonucu yerel beton dayanımının tasarım gereksinimlerini karşılamaması ve diğer nedenler.

Bu konut binasının yapım sürecinde, inşaatın körü körüne takip edilmesi nedeniyle, kalıpların erken sökülmesi ve bakımlarının yanlış yapılması sonucu betonda bazı deformasyon çatlakları oluşmuş, bunun sonucunda beton etrafındaki ortam neminin değişmesi ve iç mekan ile dış mekan arasında aşırı sıcaklık farkı oluşmuştur.

Takviye şeması

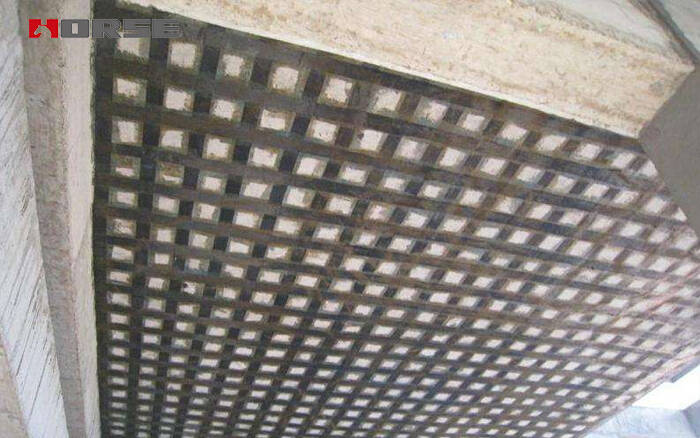

Zemin basit destekli bir döşemeye dönüştürülmüş ve zemin, zeminin alt kısmından karbon fiber kumaşla güçlendirilmiştir.
