Kirişin güçlendirilmesi

Mühendislik araştırması

Pekin Yanqing No. 1 Ortaokulu kantini bir paragraf ve iki bölümden oluşmaktadır. İki katlı tuğla-beton bir yapı 1998 yılında Yanqing İlçe İnşaat Komitesi tarafından inşa edilmiş olup, ikincisi 2005 yılında inşa edilen betonarme bir yapıdır. 2008 yılında Pekin Zhufu İnşaat İşleri Ltd. Şti. kantinin sismik değerlendirmesini yapmış, projenin depreme dayanıklılık gereksinimlerini karşılamadığını belirlemiş ve kantin için bir güçlendirme planı sunmuştur. Tuğla-beton yapının bir bölümü, kuzey kantin ameliyathanesinin duvar levha takviyesi, kiriş takviyesi bağlı çelik levha kullanılarak, kolon takviyesi genişletilmiş kesit kullanılarak yapılmıştır, takviye tasarım hizmet ömrü 40 yıldır. İki katlı çerçeve yapı, kolonlar dış sargılı çelikle, kirişler bağlı çelik levha ile güçlendirilmiştir ve tasarım ömrü 50 yıldır. İnşaat alanı yetersiz kaldığından, yapılamayacak duruma gelince, FRP kumaş donatı yerine, kantin sismik donatı ve dönüşüm inşaatı okulun yaz tatili süresince kullanabileceği şekilde, 30 Haziran 2010, 1 Eylül 2010, kantin ise öğrencilerin yemek pişirmesi için planlandığı gibi 15 Eylül 2010 tarihinde tamamlanmıştır.

Takviye aralığı

Projenin inşaat alanı 3117,85 metrekare olup, bunun 560 metrekaresi duvar sacı donatısı, 63 metrekaresi genişletilmiş kesit donatısı, 890 metrekaresi kirişli çelik donatısı, 260 metrekaresi FRP kumaş donatısı, 410 metrekaresi dış çelik donatısıdır.

Bağlı çelik levha takviyesinin prensibi

Bağlı çelik donatı, beton yapının mukavemetini güçlendirmek veya artırmak ve yapının güvenliğini artırmak için yapısal yapıştırıcı çelik levha kullanmaktır. Çelik levha ve beton gerilme bileşeni birlikte çalışarak, orijinal çeliğin mukavemetini, özellikle de dayanıklılığını ve yorulma direncini büyük ölçüde artırır. Örneğin, duvarda bir delik açılırsa, deliğin yan duvarı gizli bir kolon görevi görmesi için çelikle yapıştırılabilir ve kiriş-levha yatay yapısının yüzeyi, trabekül etkisini artırmak için çelikle yapıştırılabilir.

Bu yöntemin üretim ve kullanım ömrü üzerinde çok az etkisi vardır ve orijinal yapının görünümü ve orijinal boşluk üzerinde önemli bir etkisi yoktur. Çerçeve birleşim yerinin negatif eğilme mesafesi kesitinin yapısıyla başa çıkmak zor olduğunda, genellikle kirişin alt kısmını önce yapıştırmak için yerel ayarlama yöntemi kullanılır. Bu yöntem, statik yük altında ve sıcaklığın 5-60°C'yi, bağıl nemin %70'i aşmadığı ve kimyasal korozyonun olmadığı servis ortamlarında eğilme veya çekme elemanlarını güçlendirmek için uygundur. Aksi takdirde, etkili koruyucu önlemler alınmalıdır.

Çelik levha yapıştırma çeşitleri ve yöntemleri

Kirişlerin Güçlendirilmesi

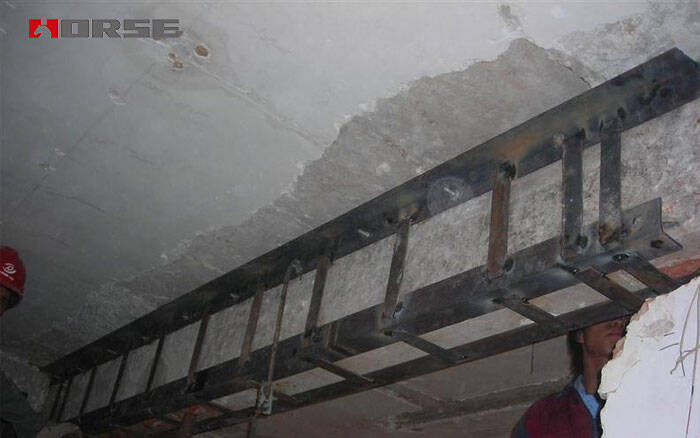

Bir bölüm tuğla beton yapı olup, ana kiriş ve yan kiriş dört kenardan güçlendirilmiştir. Yani, kirişin U şeklindeki kasnağı kirişin alt kısmındaki zemine yapıştırılmış, ardından yapısal tutkal iyice tamamlandıktan sonra kirişe yapıştırılmış ve ardından kirişin üst kısmına (<kiriş genişliği) yapıştırılmış ve genleşme cıvatalarıyla sabitlenmiştir. Tüm genleşme cıvataları erik şeklindedir.

Kiriş takviyesi

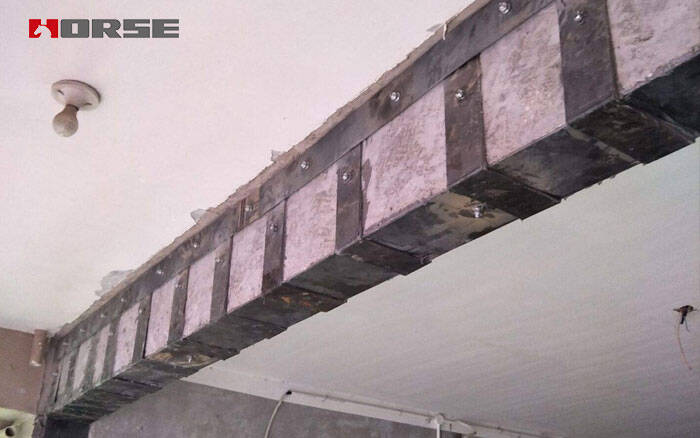

Betonarme yapılarda kiriş, U şeklindeki kasnaklarla güçlendirilir ve genleşme cıvatalarıyla sabitlenir. Tüm genleşme cıvataları erik şeklindedir.

Deformasyon derzlerinde kiriş takviyesi

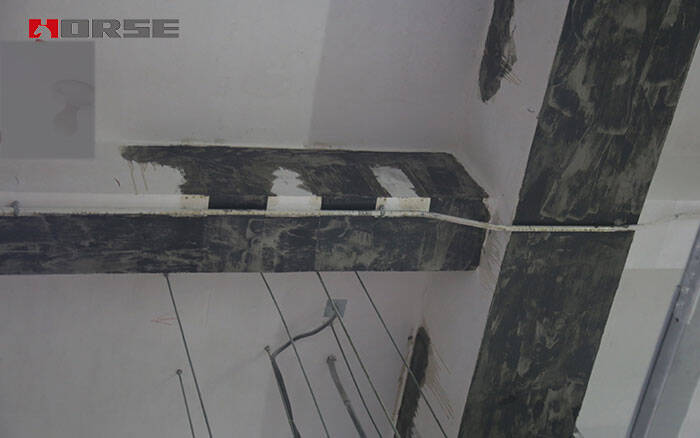

Deformasyon derzindeki 1-12 eksenli kirişin bir bölümü, başlangıçta U şeklinde etriyelerle güçlendirilecek şekilde tasarlanmıştı. Deformasyon derzleri arasındaki mesafe sadece 15 cm olduğundan, inşaat alanı yetersiz kalıyor ve ankraj cıvatası yapılamıyor. Tasarımda yapılan değişikliklerden sonra, deformasyon derzinin U halkası FRP kumaşla güçlendirildi.
