Kiriş güçlendirme

Karbon fiber, yeni bir tür yüksek mukavemetli yapısal güçlendirme malzemesidir. Çin'de on yıldan fazla süredir kullanılmakta olup, yurt dışında da yaygın olarak kullanılmaktadır. FRP takviye teknolojisi yeni bir ürün olmasına rağmen, giderek inşaat mühendisliğinin bir parçası haline gelmiştir.

Karbon fiber (FRP) takviyesinin 1 avantajı

1) high strength and good effect.

CFRP'nin çekme dayanımı 3550 MPa'nın üzerindedir ve çekme elastisite modülü 2,35 * 105 MPa'nın üzerindedir; bu değer çelik çubukların elastisite modülüne benzer. İyi esnekliğe sahiptir ve kesilmesi kolaydır. Beton yapıların güçlendirilmesi ve onarımı için uygundur.

2) Güçlü korozyon direnci ve iyi dayanıklılık.

Karbon fiber malzemeler kararlı kimyasal özelliklere sahiptir, asit, alkali ve diğer kimyasal reaksiyonlarla reaksiyona girmesi kolay değildir, iyi korozyon direncine ve dayanıklılığa sahiptir.

3) Hafif ve ince kalınlıktadır.

Karbon fiberin özgül ağırlığı çeliğinkinin yalnızca 1/4'ü kadardır ve kalınlığı 0,5 mm'den azdır. Bu nedenle, orijinal yapının ölü ağırlığını ve kesit boyutunu artırmadan güçlü bir takviye etkisi yaratabilir.

4) Geniş kullanım alanı.

Endüstriyel ve sivil yapıların çeşitli bileşenlerine uygulanan yapısal ve depreme dayanıklı güçlendirme.

Ayrıca yüzeyler ve derzler gibi karmaşık formların güçlendirilmesinde de kullanılabilir.

5) Yapım süreci basit ve kullanımı kolaydır.

Güçlendirme projesinde büyük çaplı inşaat mekanizması ve malzeme devir daimleri yok, büyük şantiye alanı yok, ıslak çalışma yok, yüksek verim, iyi ekonomi.

6) Güçlü fonksiyon.

A. Sismik güçlendirmede daha fazla yanal deplasman kapasitesi, tokluk ve mukavemet sağlar.

B. Aşırı yük takviyesi için (köprü) kiriş, levha, kolon basınç, kesme ve eğilme kapasitesini artırır.

C. Betonu ve çeliği dış ortam (nemli, aşındırıcı ortam) erozyonundan korur.

2 proje genel bakışı

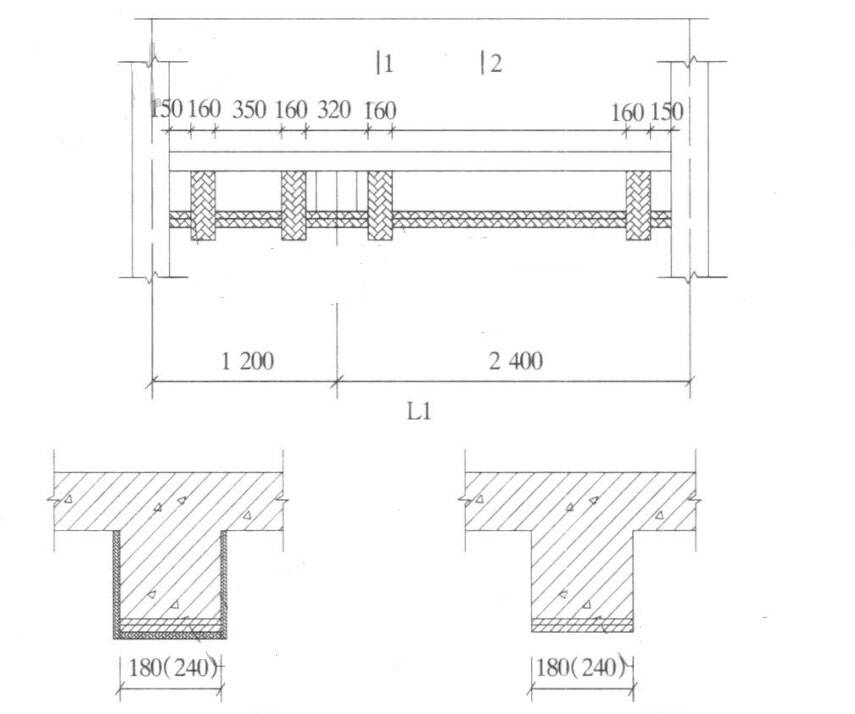

Şehirdeki dört yıldızlı bir otel, 1950'lerde Sovyet uzmanlar tarafından inşa edilmişti. Yedi katlı tuğla-beton bir yapıydı. Sismik güçlendirme için tasarlanmamıştı. Nisan 2002'de yapı sismik güçlendirmeden geçirildi ve otel binasının iç düzeni yeniden düzenlendi. Bazı taşıyıcı duvarların kaldırılması ve ilgili halka kirişlerin güçlendirilmesi gerekiyordu. Merdivenin kalınlığı 60 mm'den fazlaydı ve donatı tek katmanlı ve 300 mm aralıklıydı. Aynı zamanda, projenin inşaatı henüz erken aşamadaydı ve hizmet ömrüne ulaşmıştı. Şema gösterimi ve ekonomik-teknik fizibilite karşılaştırmasının ardından karbon fiber (FRP) kompozit sargılı kiriş donatısı kullanılmasına karar verildi.

200g karbon fiber kumaş, 0,111mm kalınlık

3. process flow

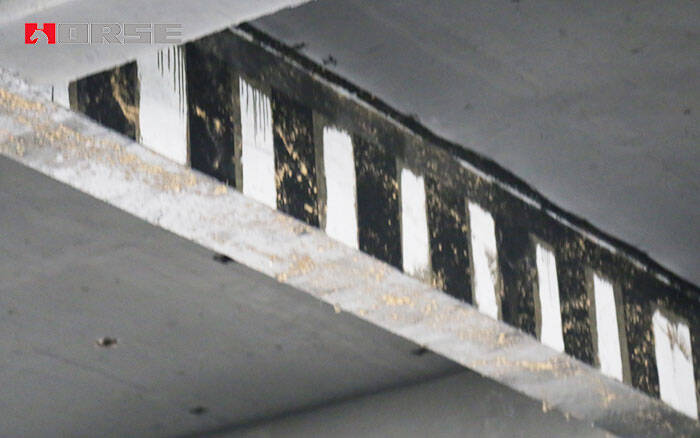

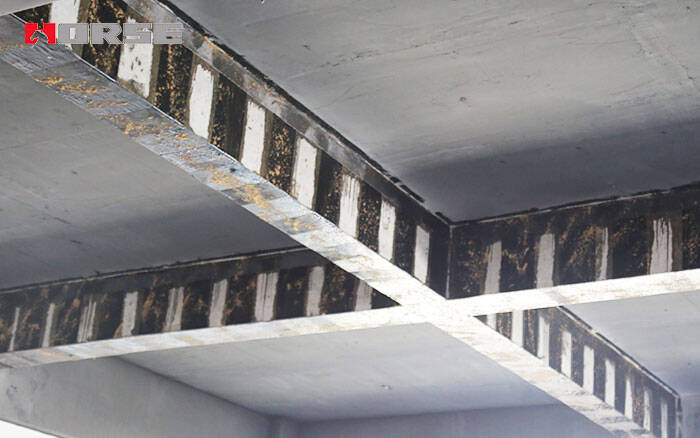

Boşaltma, taban işleme, taban reçinesi kaplama, inşaat yüzeyinin tesviyesi, karbon fiber levha yapıştırma, yüzey koruma ve dekorasyon. Projenin mevcut durumu göz önünde bulundurularak, güçlendirmede boşaltma yapılmalı ve yapının çatısı ve kirişleri desteklenmelidir. Birinci kattan (bodrum katı hariç) güçlendirme yapılacak, üst kat yüzeyindeki tüm molozlar temizlenecek, kirişin dekoratif yüzeyi temizlenecek, cilalanacak ve yapı tabanına kadar temizlenecek, bir sonraki kat inşaatı tamamlandıktan sonra birinci kat güçlendirmesi yapılacaktır.

4. inşaat etkisi

Proje Ekim 2002'de tamamlandı. Karbon fiberle güçlendirilen kısmın tamamlanma süresi 25 gün. Tamamlandıktan sonra otel, 5 yıldan uzun süredir misafirlerini ağırlıyor ve normal bir şekilde faaliyet gösteriyor. Kalite sorunu yok. Sürecin inşaat etkisi iyi, işletmesi kolay ve inşaat süresi kısa. Tasarım birimi, denetim birimi ve işletme sahibinin övgüsünü kazandı.
