Bea güçlendirme

Bu, herkese tanıtmak için çok iyi bir makale. Shenma Group Naylon 66 Tuz Teknik Dönüşüm Projesi Hazırlık Ofisi tarafından.

China Shenma Group Nylon 66 Salt Co., Ltd., 1990'ların başında dünyanın en gelişmiş Naylon 66 tuz üretim teknolojisi ve ekipmanlarını ithal etmeye başlamıştır. Şirketin üretim ve kazı yan ürünlerinin genişletilmesi konusundaki geliştirme gereksinimleri doğrultusunda, adipik asit tesisinin üretim kapasitesinin genişletilmesi gerekmiştir ve adipik asit, sikloheksanol ve nitrik asidin oksidasyonu ile üretildiğinden, kapasitenin artırılmasına karar verilmiştir. Orijinal 4 reaktörle seri olarak bir oksidasyon reaktörü (B - R160 E) çalıştırılmaktadır. Proses koşullarının sınırlı olması nedeniyle, orijinal oksidasyon reaktörü çerçevesine bir oksidasyon reaktörü eklenmelidir. Hesaplamalar sonucunda, orijinal oksidasyon reaktörü çerçeve kirişinin kuvveti karşılanamadığından, güçlendirilmesi gerekmektedir.

1 Yapısal güçlendirme sistemi

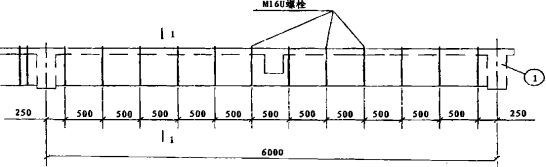

1.1 Güçlendirmeden önce ve sonra

İnşaat sürecindeki mevcut duruma göre, kiriş ile çerçeve kolon arasındaki bağlantı noktasının inşası oldukça zordur ve J GL-1 ve J GL-2 etrafındaki tüm proses boru hatlarının sökülmesi gerekmektedir. Kirişin L100*6 çeliği birçok yerinden kırılmalıdır, aksi takdirde geçişi zorlaşır. Bu şekilde, köşebent çeliğinin kiriş üzerindeki takviye etkisi azaltılır; en dezavantajlı durum ise, orijinal reaktörün inşaattan önce durdurulması gerektiğidir; bu da sürekli üretim sürecinin, yani genel olarak durmanın işletme için bir kayıp olduğu anlamına gelir.

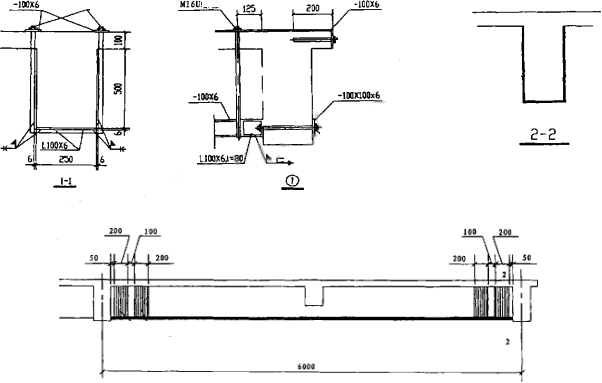

1.2 Karbon fiber sargı takviye yönteminin yapıştırılması

Bu şemada, CFRP güçlendirme teknolojisi, yapıyı ve bileşenleri güçlendirme amacına ulaşmak için reçine bağlayıcı malzemeler kullanarak CFRP'yi beton yüzeyine yapıştıran yeni bir yapısal güçlendirme teknolojisi türüdür. Orijinal proses boru hattının sökülmesi ve güçlendirme konstrüksiyonunda takviyeli kiriş etrafındaki kurulumun durdurulması sorunları temelden çözülerek, üretim ekipmanlarının kesintisiz çalışması ve üretimi sağlanır.

Yukarıda belirtilen özellikler ve şirketin gerçek üretim durumu göz önüne alınarak, teknik personel kapsamlı ve detaylı bir analizden sonra karbon fiber sargı takviye programını benimsemeye karar vermiştir.

2. Karbon fiber sargının yapıştırılması için yapım teknolojisi ve gereksinimleri

2.1 süreç prensibi

Güçlendirme mekanizması, karbon fiber levhanın beton elemanların yüzeyine yüksek performanslı epoksi bağlayıcı ile bağlanması ve karbon fiber levhanın iyi çekme dayanımının, elemanların taşıma kapasitesini ve sertliğini arttırmak için kullanılmasıdır.

2.2 süreç ve operasyon gereksinimleri

Yüzey işleme, fırçalama, tesviye, yapıştırma, CFRP koruma.

2. 2.1 yüzey işlemi

(1) Güçlendirilmiş bileşenin yüzeyindeki dökülme, gevşeklik ve petek korozyonu gibi bozulmuş beton kalıntılarını temizleyin.

(2) Bileşenin dışbükey yüzeyinin kum, taş ve çimentoyu açığa çıkarmak için düzleştirilmesi gerekir (bu, CFRP ile beton arasındaki etkileşimi sağlamak için temel işlemdir);

(3) Beton yüzeyini temizleyin ve kuru tutun.

(4) Yüzey onarımını düzeltmek için onarım malzemesini kullanın.

2. 2.2 brush primer

(1) Make the base glue.

(2) The primer is evenly coated on the surface of concrete with a roller brush, and it is required to be immersed in the pores of concrete. After the adhesive solidifies, the next step is taken.

2. 2.3 leveling treatment

(1) compounding leveling materials;

(2) The surface of concrete surface is filled with leveling material, and there should be no edges and corners.

(3) Apply the leveling material at the corner to repair a smooth circular arc with a radius of not less than 20 mm;

(4) When the surface of the leveling material is touched or dried, the next step is to be constructed.

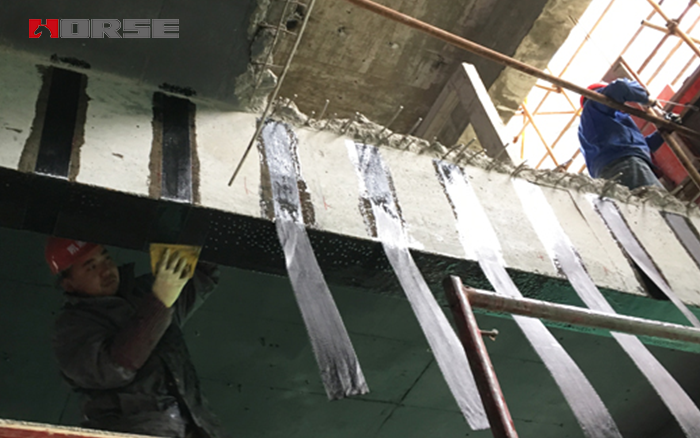

2. 2.4 paste carbon fiber cloth

(1) Güçlendirilmiş bileşenin yüzeyindeki dökülme, gevşeklik ve petek korozyonu gibi bozulmuş beton kalıntılarını temizleyin.

(2) Bileşenin dışbükey yüzeyinin kum, taş ve çimentoyu açığa çıkarmak için düzleştirilmesi gerekir (bu, CFRP ile beton arasındaki etkileşimi sağlamak için temel işlemdir);

(3) Beton yüzeyini temizleyin ve kuru tutun.

(4) Yüzey onarımını düzeltmek için onarım malzemesini kullanın.

(5) Reçineyi emdirilmiş halde son CFRP tabakasının yüzeyine eşit şekilde uygulayın.

2. 2.5 koruma

Güçlendirilmiş karbon fiber kumaşın yüzeyi sıva veya yangın geciktirici kaplama ile korunmalıdır.

3 Sonuç açıklamaları

Karbon fiber takviyeli plastik (CFRP) teknolojisi 1980'lerde Amerika Birleşik Devletleri, Japonya ve diğer gelişmiş ülkelerde ortaya çıkmıştır. Çin'de nispeten geç başlamış, yerel standart şartname, denetim ve kabul standartları işletme standartlarına dayanmaktadır. Karbon fiber kumaş ithal bir üründür. 66 tuz oksidasyon reaktörünün kirişini güçlendirmek için kullanılan karbon fiber kumaş, ABD'de üretilen Hertz kompozit malzemedir. Model C300-C'dir (0,167 mm). CFRP takviyesi, basit yapı, hızlı yapı, yangına dayanıklılık, asit ve alkali direnci ve takviyeden sonra ölü ağırlıkta daha az artış gibi avantajlara sahiptir. CFRP takviye teknolojisinin Çin'de yaygın olarak uygulanabileceği düşünülmektedir..
