Karbon Fiberle Kirişlerin Güçlendirilmesi

Dört katlı tuğla-beton yapı olan öğretim binasının güçlendirme projesi geçen yüzyılın doksanlı yıllarının başlarında inşa edildi. Devletin ilgili gerekliliklerine göre, okul binaları B Sınıfı binaların tasarım standartlarını karşılamalı ve 8 derece sismik güçlendirme gerekliliklerine göre yapısal sismik kontrol hesabı yapmalıdır.

Tasarım bölümü, okul binasının inşaat yaşına ve tasarım özelliklerine, yapısal özelliklere, yapısal düzene, yapıya ve sismik taşıma kapasitesine göre yapısal değerlendirme ve sismik taşıma kapasitesi kontrolü gerçekleştirir. Kapsamlı analiz ve değerlendirmeden sonra, okul binası yapısının ana güçlendirme teknolojilerinin sargılı beton güçlendirme teknolojisi ve karbon fiber güçlendirme teknolojisi olduğu belirlenmiştir.

Karbon fiber güçlendirme teknolojisi, beton yapının yüzeyine özel kimyasal bağ ile sıkıca yapışması için aynı yönde düzenlenmiş yüksek mukavemetli karbon fiber ürünleri kullanmaktır. Yapının yükünü ve boyutunu arttırmadan, güçlendirilmiş elemanların mukavemetlerini güçlendirme ve takviye etme amacına ulaşılır.

(1) Karbon fiber takviyesi, üyelerin eğilme direncini artırabilir.

(2) Okul binasının kiriş ve kolon, merdiven tahtası, prefabrik tahta ve diğer bileşenlerinin eğilme çekme yüzeyi;

(3) CFRP takviyesi, üyelerin kayma direncini artırabilir. Kolonlar, kirişler ve levhalar gibi okul binalarının dış yüzeyleri için uygundur.

(4) CFRP takviyesi, bileşenlerin hizmet ömrünü uzatabilir, yükü artırabilir ve çatlakları onarabilir.

(5) Zemin, köprü zemini ve beton yapı yüzeyindeki çatlaklar için uygundur.

CFRP takviyesinin avantajları:

(1) Yüksek mukavemet (sıradan çeliğin mukavemetinin yaklaşık 10 katı), iyi etki;

(2) Jl sabitlendikten sonra yapının korozyon direnci ve dayanıklılığı büyük ölçüde artırılabilir.

(3) Hafif kendi ağırlığı (yaklaşık 200 g/m), yapısal kendi ağırlığında ve kesit boyutunda artış yok, iyi esneklik, kolay kesim, geniş uygulama aralığı;

(4) İnşaatı basittir (büyük inşaat kurumları ve ciro malzemelerine ihtiyaç yoktur), işletmesi kolaydır ve ekonomiktir.

(5) İnşaat süresi kısadır (bu proje örneği için sadece bir hafta). Bu nedenle, karbon fiber takviyeli beton yapının güçlendirme teknolojisi büyük etki yaratmıştır.

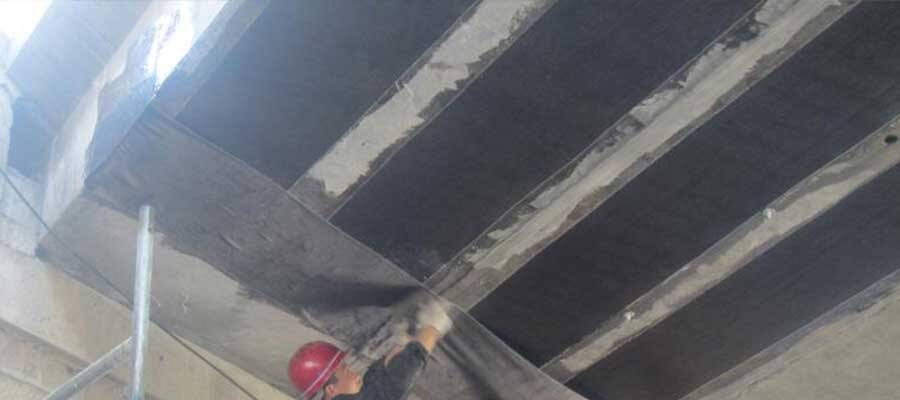

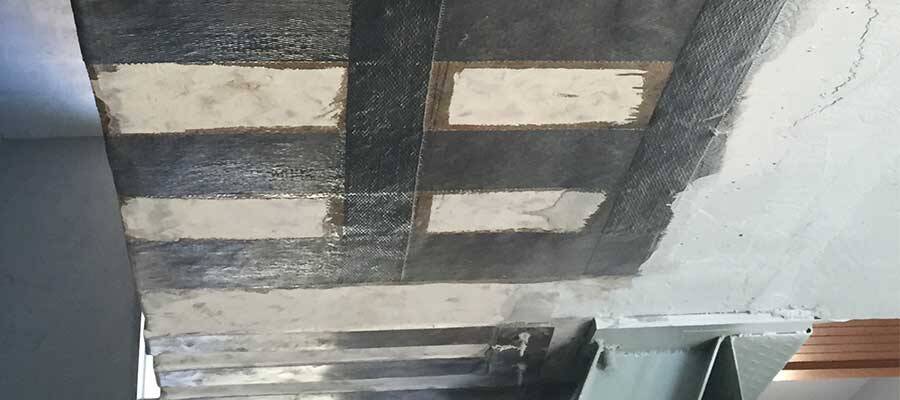

Hesaplamadan sonra kirişin normal kesitinin eğilme kapasitesi yetersizdir ve merdivenlerin çekme kapasitesi yetersizdir. Bu nedenle, eğilme takviyesi için kirişin çekme bölgesine CFRP yapıştırılır ve çekme takviyesi için merdiven plakasının altına CFRP yapıştırılır.

Betonarme yapım süreci şu şekildedir: ekipman çalışması, bileşen taban işlemi, taban tutkalının fırçalanması, onarım ve tesviye, karbon fiber bezin yapıştırılması ve koruma işlemi.

Kabulden önce kontrol edin

İnşaattan üç gün sonra, karbon fiber levhanın yüzeyine metal çekiçle hafifçe vurularak veya elle bastırılarak toplam etkili bağlama alanı %95'ten az olmamalıdır. Karbon fiber bezin boş tamburunun alanı 1000 mm'den az olduğunda, iğne ve tüp enjeksiyonu ile onarılabilir ve boş tamburu ortadan kaldırmak için elle veya tamburla ekstrüde edilebilir. Boş tamburun alanı 1000 mm2'den büyük olduğunda, boş tamburu çıkarmak ve eşit kalınlıkta karbon fiber levhayı yeniden bindirmek ve yapıştırmak tavsiye edilir, bindirme uzunluğu en az 100 mm'dir. Kalite kabulünden sonra, koruyucu tabaka olarak 20 mm kalınlığında çimento harcı uygulandı.

Özet

Meyve suyu hazırlama şartlarının karşılanması ve karbon fiber güçlendirme işleminin kalitesinin sıkı bir şekilde takip edilmesi esasına dayanarak, bir yıldan fazla süren takip ve izleme sonucunda, güçlendirilmiş okul binasının dış sıvasında herhangi bir çatlak, deformasyon ve oyuklaşmaya rastlanmadı.

Karbon fiber takviye teknolojisi, ülke genelindeki ilkokul ve ortaokullarda güvenlik projelerinin uygulanmasıyla daha yaygın olarak kullanılacaktır. Beton yapıların takviyesinde, karbon fiber levhalar esas olarak çelik çubukların stresini paylaşır, yani karbon fiber esas olarak yapısal bileşenlerin çekme dayanımını iyileştirir. Diğer yapılarda, karbon fiber levhalar çekme dayanımında da nispeten iyi bir rol oynar. Eksik istatistiklerle, neredeyse tüm okul binaları karbon fiber takviye teknolojisiyle güçlendirilmiştir ve daha büyük ekonomik faydalar sağlamıştır.
