Yapısal kirişlerin güçlendirilmesi

A. Mevcut Yapının Tanımı:

Nairobi, Ruaka'daki Two Rivers'daki Victoria Commercial Bank binasının Yapısal Mühendisleri olarak, binayı 800x400 mm kirişler ve 175 mm kalınlığında RC katı döşemelerle tasarladık. Hafif dolgu bölme duvarları hesaba katıldığında Ölü yük ve Uygulanan yüklerin toplamı 17 KN/m2'dir. Victoria Commercial Bank, 7. kattaki yeni şube için donanım sürecindedir. Dolaplar, Kasa Odası kapısı ve Mantrap ve CIT ünitesi gibi ağır ekipmanlar zemin döşemesine yerleştirilecektir. Kasa Odası ve Soyunma Odaları 200 mm kalınlığında taş duvarlarla inşa edilmiş ve her tarafı ağır 4 mm kalınlığında MS çelik plakalarla sabitlenmiştir. Bu ek ağırlıklar ilk tasarım sırasında dikkate alınmamıştır, bu nedenle; yapının belirli yerlerde dışarıdan güçlendirilmesi uygulanmıştır. Ek yüklerin konumuna ve RC Kirişlerin mevcut düzenine atıfta bulunarak karbon plaka ile güçlendirmeyi seçtik.

B. Açıklamalı Fotoğraflar

Aşağıdaki fotoğraflar, Karbon Fiber Plaka ve Karbon Sarma İşleminin aşamalarını kısa açıklamalarla açıklamaktadır:

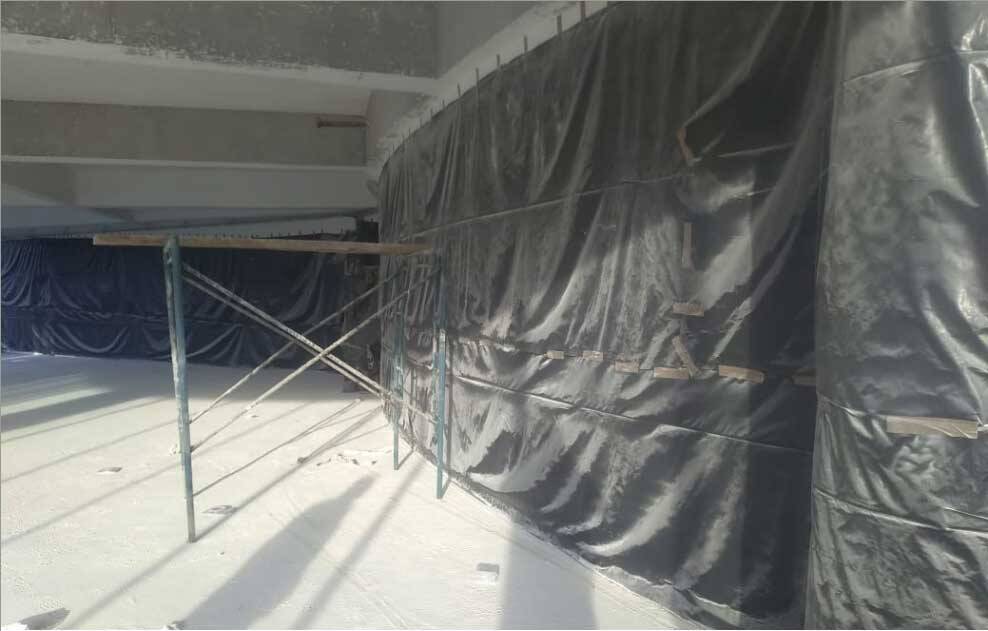

Fotoğraf 1: Hasara karşı korumak için tüm duvarların ve açık yüzeylerin PVC levhalarla kaplanması da dahil olmak üzere saha hazırlığı

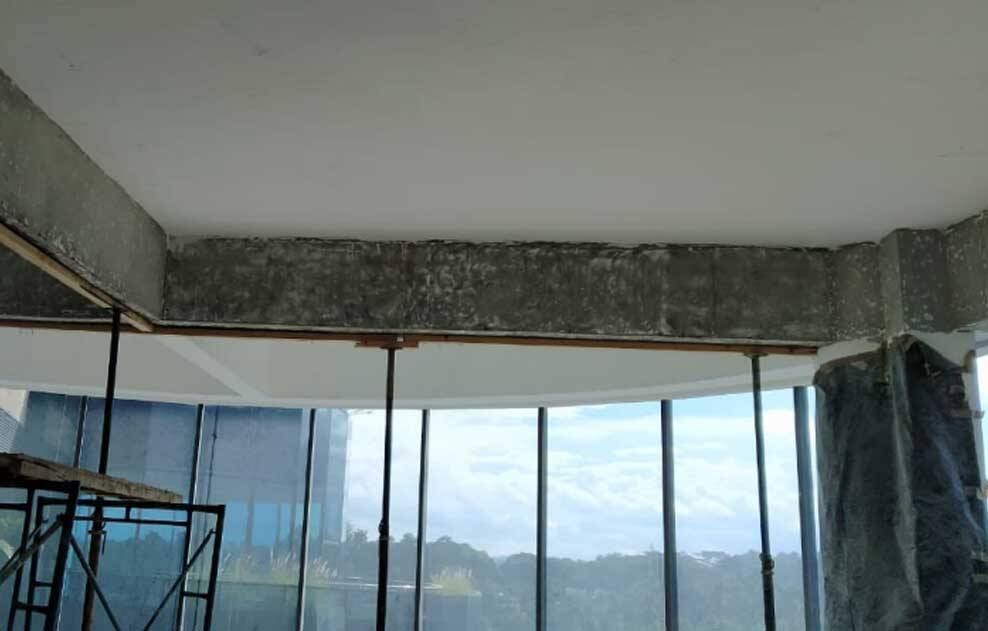

Fotoğraf 2: İç bölme çalışmalarına başlanırken karbon kaplama çalışmalarına başlanmadan önce destekler yerleştirildi.

Fotoğraf 3: Zımparalama ve Taşlama ile RC kirişlerdeki boyanın ve ince katmanın çıkarılmasını içeren Yüzey Hazırlığı.

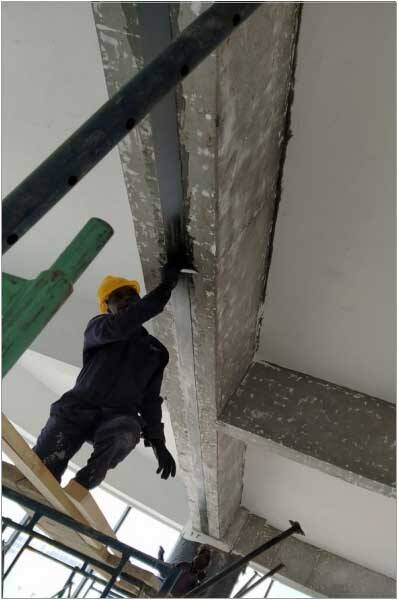

Fotoğraf 4: Çekme dayanımının artırılması amacıyla RC Kiriş sofitlerine epoksi reçine uygulaması ve Karbon Laminatların (Plakaların) sabitlenmesi.

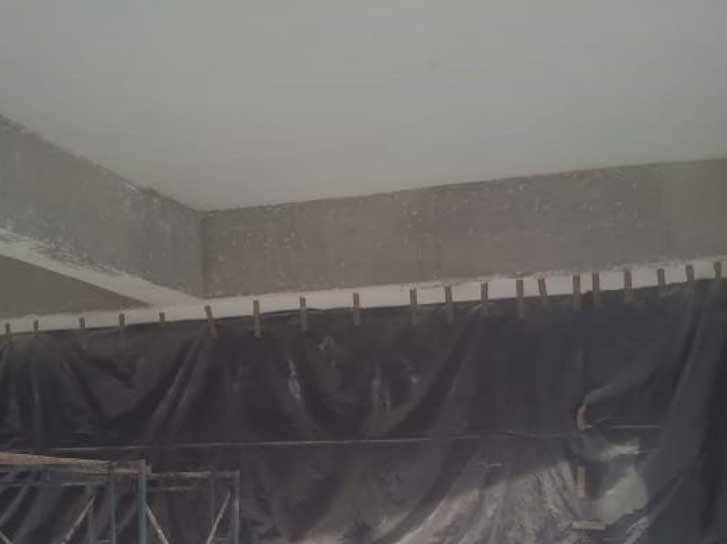

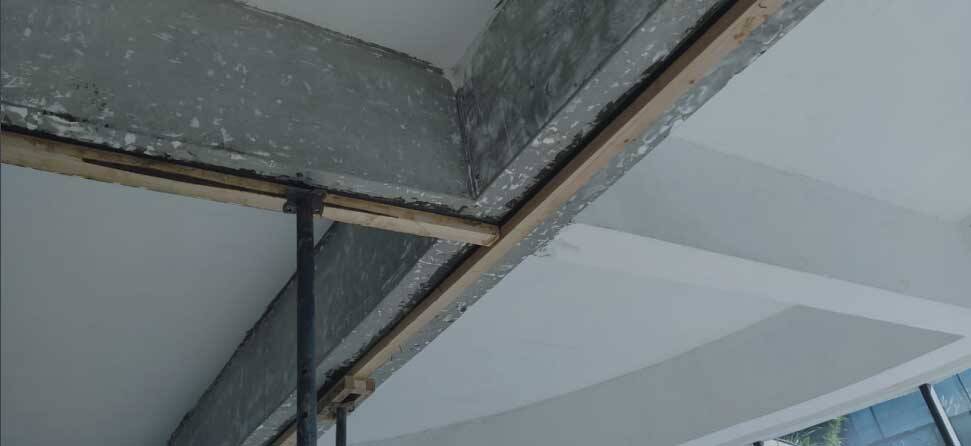

Fotoğraf 5: Uygulanan Karbon Laminatların düzgün bir şekilde bağlanması için kalıpla desteklenmesi.

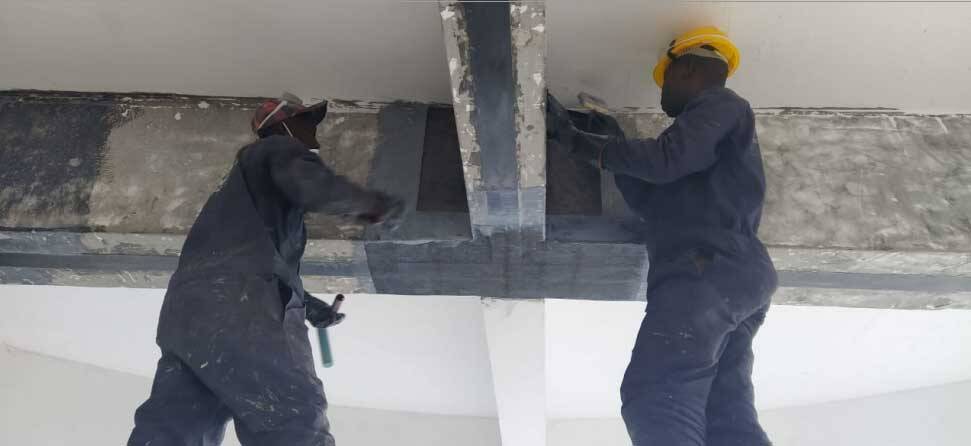

Fotoğraf 6: Kesme güçlendirmesi için alçalan RC kirişlerin saçaklarına Karbon Fiber Sarmaların montajına hazırlık olarak epoksi reçinesinin uygulanması

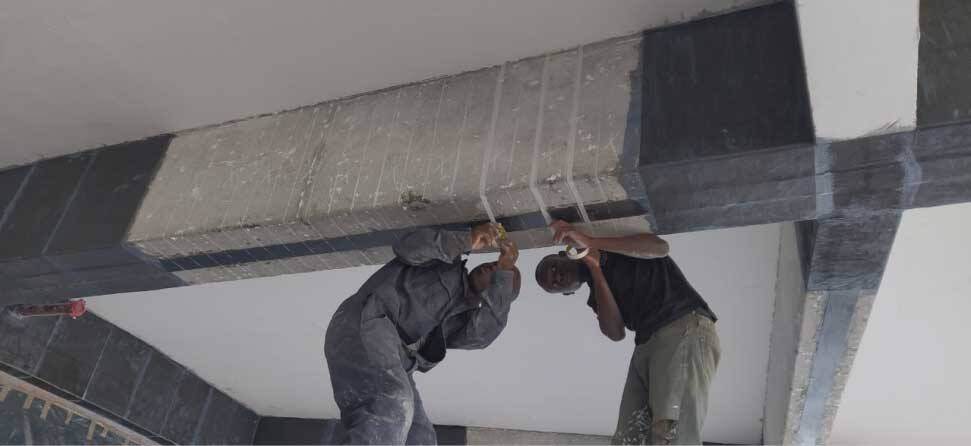

Fotoğraf 7: Karbon Fiber Sargıların montajı için RC Kirişlerin saçaklarına işaretleme yapılması.

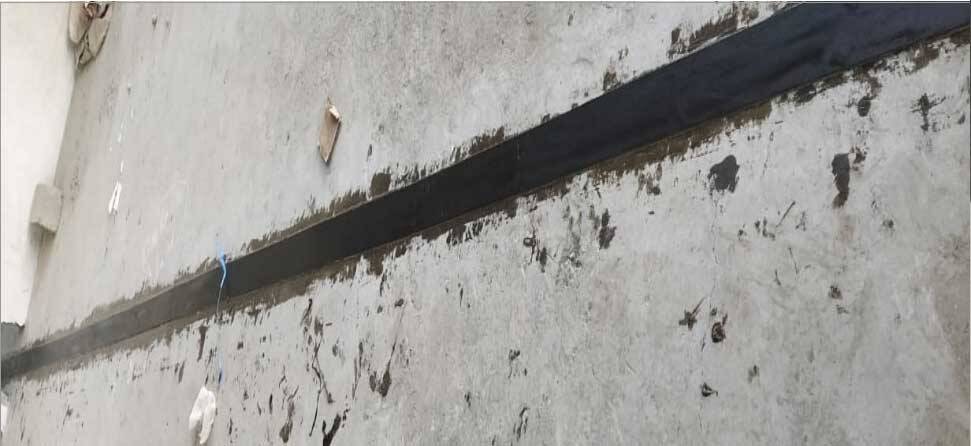

Fotoğraf 8: Negatif Eğilme Momenti Sapmasına (ki bu da kirişin tekleme yapmasına neden olabilir) karşı koymak için 7. Kat döşemesindeki RC Kirişin Üstüne Sabit Karbon Laminatlar (Plakalar) Yerleştirildi.

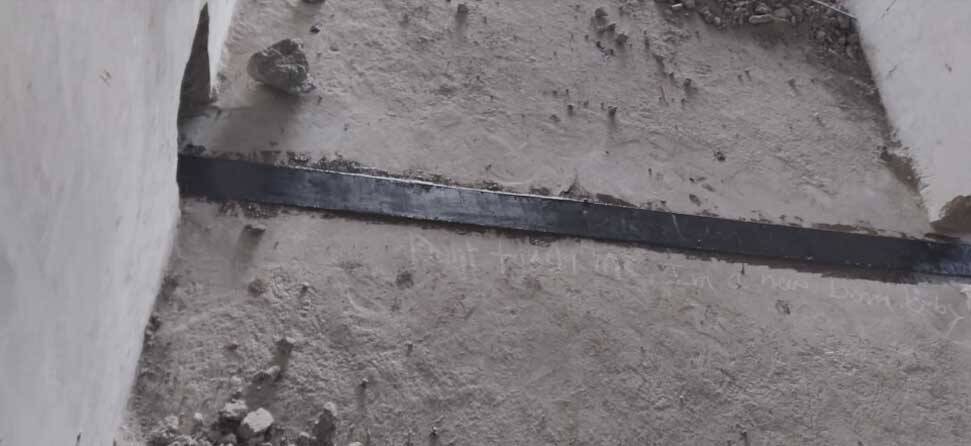

Fotoğraf 9: Negatif Eğilme Momenti Sapmasına karşı direnç sağlamak için RC Kirişin Üstündeki 7. Kat Döşemesindeki Sabit Karbon Laminatlar (Plakalar) hogging'e neden olabilir. Dikkat edin, Karbon Laminatların sürekli geçişi için bölme duvarlarının kesilmesi gerekiyordu.

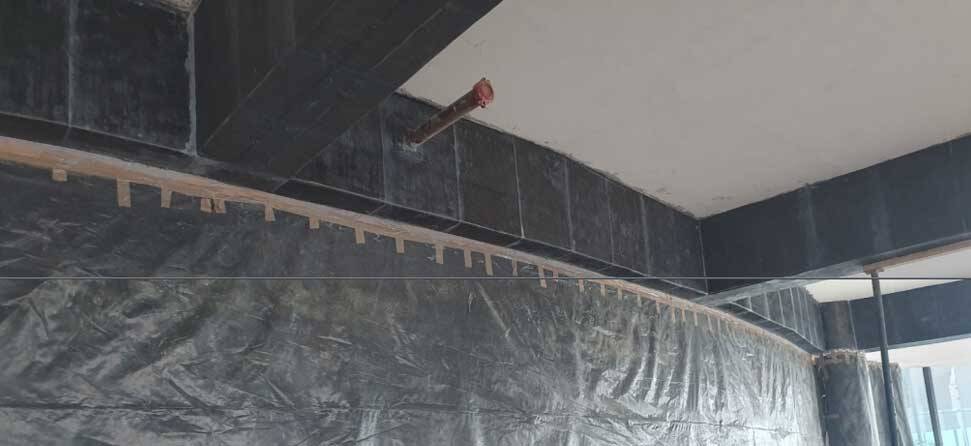

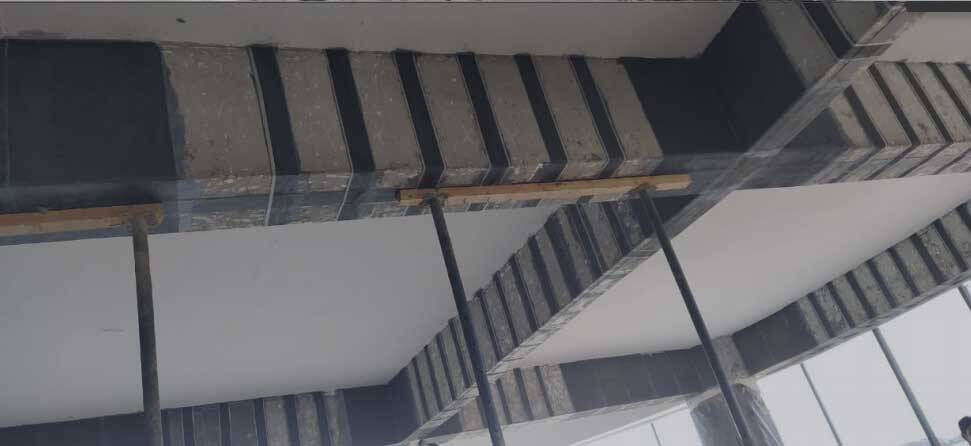

Fotoğraf 10: Devam eden Karbon Kaplama ve Karbon Sarma işleri. Epoksi tutkalın kürlenmesini sağlamak için destekleyici destekler ve kalıp çalışmalarına dikkat edin. Destekleme, işlerin ilerleyişine göre aralıklı olarak yapıldı.

Fotoğraf 11: Ana Kavisli Birincil Fasulye, geliştirilmiş dayanıklılık için tamamen Karbon Fiber Çözgü ile kaplanmıştır

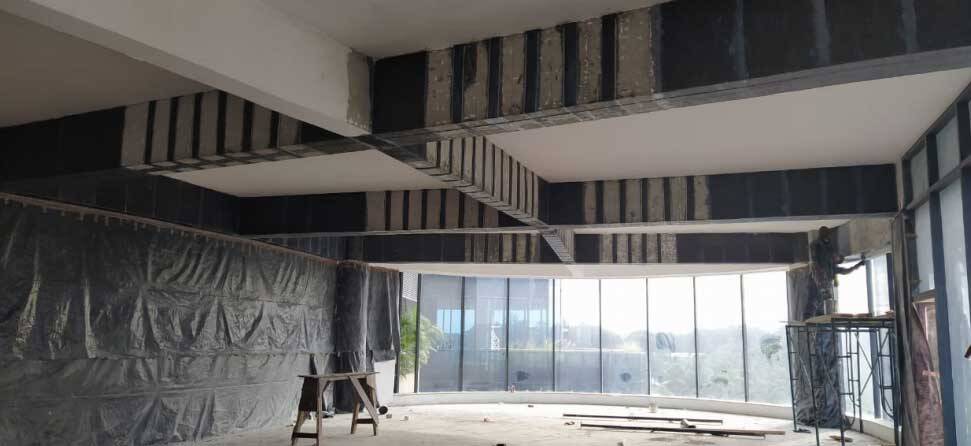

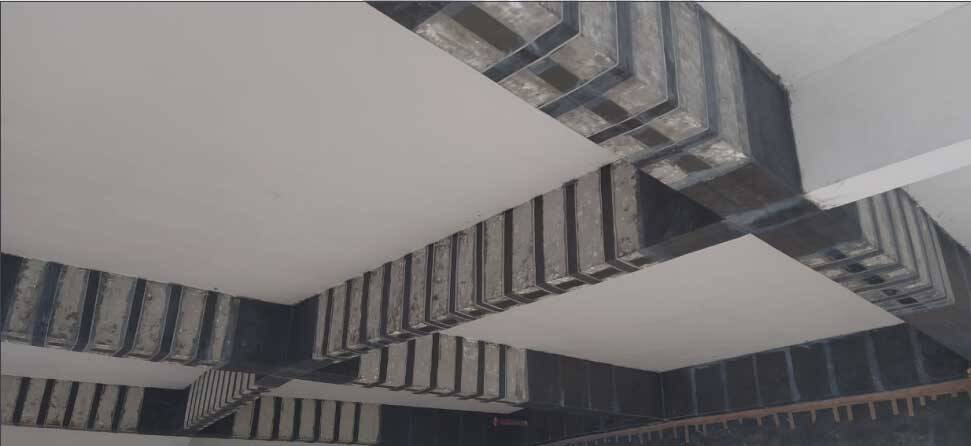

Fotoğraf 12: Cam Duvardan Uzak Fotoğraf: Epoksi Reçineyi yapıştırıcı olarak kullanarak ve 7. kattaki ekstra yüklemeyi karşılamak için harici takviye görevi görerek RC Kirişlere bağlanan Fiber Laminatlar ve Karbon Fiber Sarmaların montajını içeren Tamamlanmış Karbon Kaplama ve Karbon Sarma İşleri.

Fotoğraf 13: Cam Duvara Doğru Fotoğraf: Epoksi Reçineyi yapıştırıcı olarak kullanarak RC Kirişlere yapıştırılan Fiber Laminatların ve Karbon Fiber Sarmaların montajını içeren ve 7. kattaki ekstra yüklemeyi karşılamaya yardımcı olmak için harici takviye görevi gören Tamamlanmış Karbon Kaplama ve Karbon Sarma İşleri.

Çözüm:

Yapının belirli noktalarında dışarıdan güçlendirme yapılmıştır.

Mevcut kirişlerin Karbon Kaplama ve Karbon Sarma ile yapısal olarak güçlendirilmesini önerdik ve Karbon Kaplama ve Karbon Sarma İşlerini yürütmek için ULTRATECH Building Solution Limited'ı seçtik. Karbon Kaplama ve Karbon Sarma, yapıştırıcı olarak epoksi reçine kullanılarak kirişe bağlanan ve harici takviye görevi gören karbon fiber laminatların ve karbon fiber sargıların kullanımıdır.

Ağır ekipmanların yerleştirileceği yerde, ekstra ölü yük 6KN/m2'dir. Aşağıdaki 5 adet kiriş ekstra yükü alacak şekilde güçlendirilmiştir.

Tbm 1 800x250mm Tbm 2a 800x400mm Tbm 3a 800x400mm Tbm 4 800x400mm Tbm 7 800x400mm

Seçili lokasyonlarda yapının dış cephe güçlendirmesi ihtiyaca uygun olarak başarıyla gerçekleştirilmiştir.

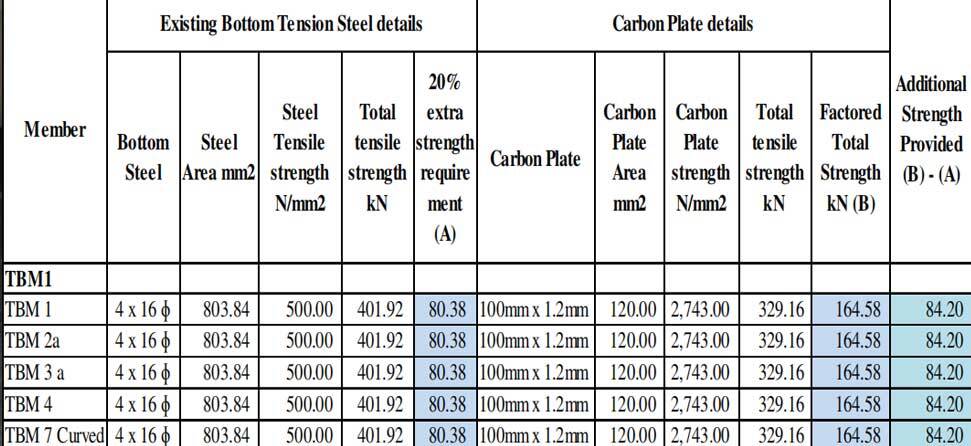

Aşağıda Carbon Plate Design Works'ü destekleyen verileri içeren Tablo yer almaktadır.

Ekler:

Aşağıdaki Yapısal Çizimler ve Ürün Veri Sayfaları ekte yer almaktadır:

A. 7. Kat Karbon Kaplama İşleri İçin Yapısal Çizim:

1. Çizim No.: BA/VCB/TR/0120/L12 Rev K: Karbon Kaplama için Kirişleri Gösteren 7. Kat Düzeni.

2. Çizim No.: BA/VCB/TR/0120/CP: Karbon Kaplama İçin 7. Kat Kirişleri

B. Kullanılan Karbon Levhalar ve Karbon Elyaf için Veri Sayfaları:

1. HM-1.2T Karbon Fiber Plaka

2. HM-30 Karbon Fiber Kumaş

3. Karbon Fiber Kumaş - At Yapısı
