Basınç çelik borularının güçlendirilmesi

giriiş

Geleneksel takviye ve basınçlı çelik boruların takviye yöntemleri genellikle üç tip yerel boru değişimi (kiremit takviyesi), kasa takviyesi ve dış kaynaklı beton takviyesini içerir. Ancak, bu geleneksel takviye yöntemleri ünitenin su ve elektriği kapatmasını gerektirir ve takviye süresi daha uzundur, bu da üretim üzerinde daha büyük bir etkiye sahiptir. Karbon fiber sargı takviyesi, son on yılda geliştirilen yeni bir teknolojidir. Bu yöntemin basit bir yapısı ve çalışması vardır ve gerekli inşaat süresi kısadır, bu da ünitenin kısa çalışma süresini etkiler. Geleneksel yöntemlerle karşılaştırıldığında, bariz avantajları vardır.

Projenin tanıtımı

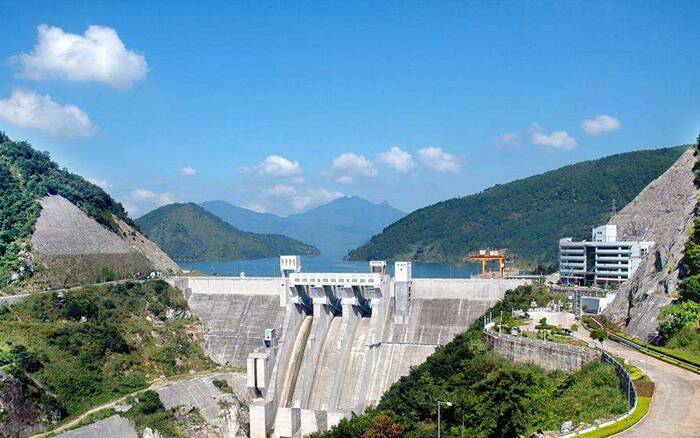

Proje, Fujian Eyaleti, Gutian İlçesi'ndeki Longting Şelalesi'nin yaklaşık 1 km yukarısında yer almaktadır. Su koruma merkezi, baraj barajları, kıyı benzeri su girişleri, yönlendirme tünelleri, dalgalanma kuyuları, yüksek basınçlı boru hatları, yer üstü tesisleri ve anahtar istasyonlarından oluşmaktadır. Santralin toplam kurulu gücü 2x65 MW'tır ve ilk ünite 30 Mart 1969'da işletmeye alınmıştır. İkinci ünite 28 Ağustos 1973'te elektrik üretmiş ve proje temel olarak aynı yılın sonunda tamamlanmıştır. Santral esas olarak frekans modülasyonu, pik tıraşlama, faz modülasyonu ve şebeke yedekleme görevlerinden sorumludur. Santralin yüksek basınçlı boru hattı yaklaşık 274 m uzunluğunda, eğimi 1: 1.7, çelik astarın iç çapı 6.4 m, beton kalınlığı 60 cm'dir ve yerel boru çelik levha betonla desteklenmiştir ve iç çapı kademeli olarak 5.0 m'ye düşmektedir. Makinanın 1 nolu branşman borusu ile branşman borusu 33,6 m uzunluğunda, iç çapı 4,0 m, açık boru kesiti basınçlı çelik boru olup, maksimum basma yüksekliği 125,0 m, minimum basma yüksekliği 105,0 m, tasarım basma yüksekliği 108,0 m olup, yük atma sırasında su basıncının artış hızı %56,54'tür.

Basınçlı çelik boru durumu

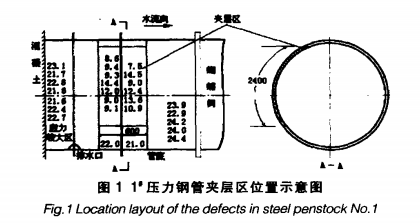

Basınçlı çelik borunun 30 yıldan uzun süredir kullanılması nedeniyle, malzemenin belirli bir eskime derecesi vardır, çelik boru ciddi şekilde aşınmıştır ve belirgin ara katmanlar vardır. Gerilimi tasarım spesifikasyonunu aşmaktadır ve artık mevcut spesifikasyonun gereksinimlerini karşılayamamaktadır. Bu nedenle, basınçlı çelik borunun güvenli bir şekilde çalışmasını sağlamak için basınçlı çelik borunun güçlendirilmesi önerilir.

Çelik boruların karbon fiber sargı ile güçlendirilmesi

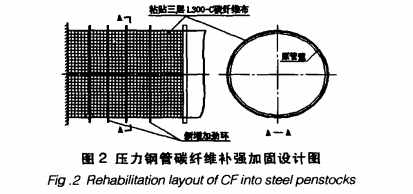

Karbon fiber kumaş ve çelik levhadan oluşan kompozitin yüksek çekme mukavemeti, basınçlı çelik borunun çekme mukavemetini artırmak için kullanılır. Özel yöntem şudur: çelik borunun yüzeyini temizleyin ve temizleyin, yapıştırılacak parçayı düzleştirin ve pürüzlendirin, karbon fiber tipi yapısal yapıştırıcıyı uygulayın ve yapıştırın. Ardından üzerine 0,167 mm kalınlığında bir karbon fiber kumaş tabakası yapıştırın ve böyle devam edin ve toplam 3 kat karbon fiber yapıştırın ve son olarak üçüncü karbon fiber tabakasının yüzeyine emdirme reçinesi uygulayın (bkz. Şekil 2).

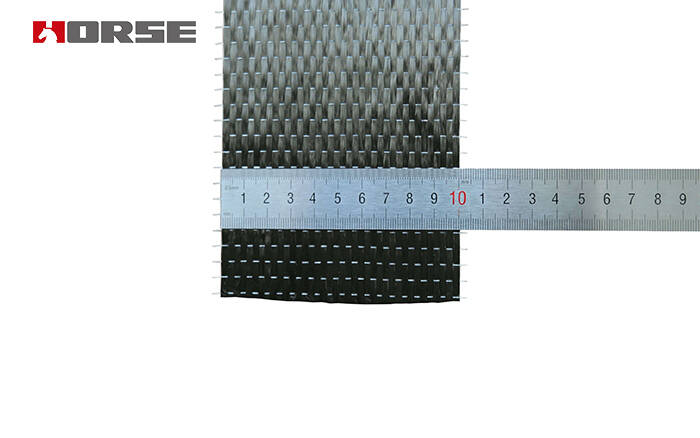

300g karbon fiber sargı

HM-30 carbon fiber fabric.pdf

Çözüm

Karbon fiber malzemeler üstün mekanik özelliklere ve iyi korozyon önleyici etkilere sahiptir. Karbon fiber takviyesinin kullanımı, basınçlı çelik boruların yük taşıma kapasitesini büyük ölçüde artırabilir. Ayrıca kısa inşaat süresi, kolay inşaat ve kolay kalite güvencesi avantajlarına sahiptir. Şu anda, karbon fiber malzemelerin mühendislikte uygulanması giderek daha yaygın hale geliyor ve çok iyi bir geliştirme beklentisi var.

By Liu Lihua
