Bir otel tadilatı

Proje Genel Bakışı

Hefei'deki büyük bir şarap dükkanı, Hefei'deki Longgang Ekonomik Kalkınma Bölgesi'nde yer almaktadır. Başlangıçta 7 katlı çelik takviyeli beton çerçeve yapısı olarak tasarlanmıştır. Kolon aralığı yatay yönde 5,4 m ve 6,6 m, düşey yönde ise 7,8 m'dir. Toplam inşaat alanı 13.000 metrekaredir ve temel bağımsız bir kolon temelidir. Mayıs 2004'te, mal sahibi restoranın işlevini artırmayı ve işlevin bir kısmını binayı değiştirmek için kullanmayı ve ikinci ve üçüncü katlardaki yemek salonlarını banyolara dönüştürmeyi önerdi. Restoranın kullanım gereksinimlerini karşılamak için orijinal yapı güçlendirilmeli ve dönüştürülmelidir. Proje Ekim 2004'te tamamlandı ve yeniden inşa edilerek kullanıma sunuldu ve iyi ekonomik sonuçlar elde edildi.

Rehabilitasyonda önemli sorunlar

  (1) Zemin yükü önemli ölçüde artmıştır. Orijinal tasarımda 5kN/m sabit yük vardır, değişiklikten sonra 15kN/m'ye çıkarılmıştır ve canlı yük değişmemiştir. Bu sırada binanın ana gövdesi tamamlanmıştır ve donatıyı değiştirerek veya boyutları artırarak yapısal yük taşıma kapasitesini artırmak mümkün değildir.

  (2) Malikler kat yüksekliğini azaltamazlar, orijinal yapıya gelebilecek zararı mümkün olduğunca azaltmak zorundadırlar ve güçlendirme yönteminin güvenilirliği iyidir.

  (3) Yeniden inşa kapsamı geniş, alanı büyük, inşaat süresi kısadır.

Takviye planının onaylanması

Öncelikle, sahibinin istekleri doğrultusunda banyonun yüksekliğini ve düzenini belirleyin. 2 katlı banyonun düzeni Şekil 1'de, 3 katlı banyonun düzeni ise Şekil 2'de gösterilmiştir.

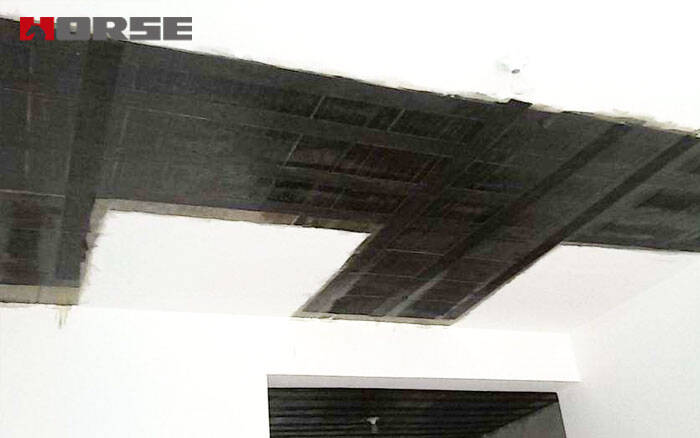

Karbon fiber, yüksek mukavemet, hafiflik, ince kalınlık, iyi dayanıklılık vb. ile yüksek mukavemetli yeni bir malzemedir ve takviyeden sonra yapısal ağırlığı arttırmaz, orijinal bina alanını işgal etmez, orijinal kuvvet bileşenlerine zarar vermez ve inşaat rahat ve güvenilirdir, Takviye ve dönüşüm projelerinde yaygın olarak kullanılır. Karbon fiber kumaş beton yapıya bağlandıktan sonra kompozit bir yapı oluşur ve beton yapının deformasyonu ve karbon fiber kumaş, güçlendirme ve güçlendirme amacına ulaşmak ve yapısal performansı iyileştirmek için birlikte çalışmak üzere koordine edilir. Kapsamlı bir değerlendirmeden sonra, kiriş ve döşemelerin takviyesi için karbon fiber kumaş kullanılmasına karar verildi.

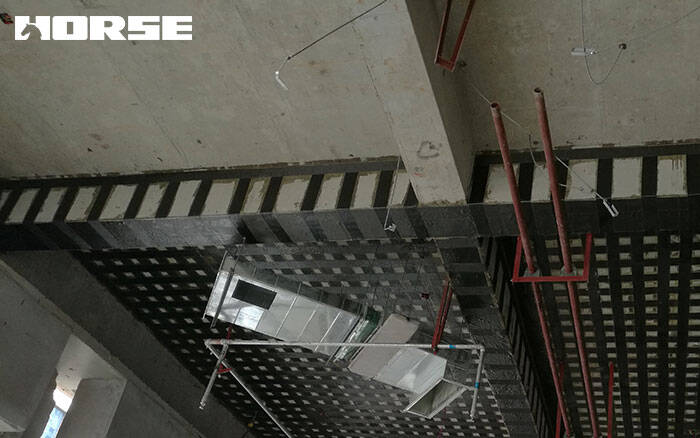

Bu projede kiriş ve döşemeyi güçlendirmek için 300 mm genişliğinde ve 0,167 mm kalınlığında karbon fiber kumaş kullanılmıştır. Bunlar arasında kirişin alt kısmındaki eğilme momenti: KL23, LL16 macunu 2 kat, KL26 macunu 3 kat, KL27 macunu 4 kat. Çerçeve çerçeve kirişinin üst kısmındaki negatif eğilme momenti alanı: Çerçeve çerçeve kolonunun her iki tarafına iki kat 300 mm genişliğinde karbon fiber kumaş yapıştırılır ve uzunluk kiriş açıklığının 1/4'ü olarak alınır. İkincil kiriş üst kısmının negatif eğilme momenti alanı: İki kat 300 mm genişliğinde karbon fiber kumaş yapıştırılır ve uzunluk kiriş açıklığının 1/4'ü kadardır. Levha B05: Levhanın alt bükülme alanına 300 mm genişliğinde ve 300 mm aralıklı bir kat karbon fiber kumaş yapıştırılır. Levhanın üst kısmındaki negatif eğilme momenti alanına, 300mm genişliğinde ve 300mm aralıklı iki kat karbon fiber bez yapıştırılır.

Sonuç olarak

Güçlü kolon ve zayıf kiriş ilkesine göre tasarlanan yapılarda kolon ve temellerin taşıma gücü genellikle gereksinimleri karşılayabilmektedir.

Güçlendirme ve yeniden yapım sürecinde kiriş ve döşemeler zayıf elemanlardır ve yük taşıma kapasiteleri genellikle gereksinimleri karşılayamaz ve güçlendirmeye ihtiyaç duyulur.

Kirişin alt kısmı çok katlı karbon fiberle yapıştırıldığında mümkün olduğunca katlar halinde kesilmeli, iç ve dış uzunluklar benimsenmelidir.

Kirişin alt kısmı güçlendirilirken, karbon fiber kumaşın soyulmasını ve kopmasını önlemek için ek bir ankraj önlemi olarak karbon fiber kumaşın her iki ucuna ve ortasına U şeklinde kasnaklar takılmalıdır.
