Baca güçlendirmesi

Baca yapısı genel görünümü ve çalışma durumu

Chongqing'deki bir şirketin 60 m baca projesi 1986 yılında inşa edilmiş ve kullanıma sunulmuştur. Bacanın ana gövdesi 60 m yüksekliğindedir, bacanın dış çapı ± 0,5 m kotunda 5,52 m ve yerden 10 m yükseklikte dış çapı 5,02 m'dir. %2,5. Tüm baca yapısı bir temel parçası, 10 m yüksekliğinde beton taban parçası ve 50 m yüksekliğinde tuğla işi basitleştirilmiş parça olmak üzere ikiye ayrılmıştır. Tasarım çizimleri baca temelinin 8,2 m dış çapa ve 3,0 m yüksekliğe sahip bağımsız bir beton temel olduğunu göstermektedir. C13 beton temelin altında yaklaşık 6 m yüksekliğinde mat beton bir yastık vardır ve temel taşıyıcı tabakası çamur taşıdır. Taban kısmı 300 mm duvar kalınlığına sahip yerinde dökme betonarme yapı olarak basitleştirilmiştir. Üst baca, astar ve dış duvar olarak ikiye ayrılmıştır. Dış duvar MU10 tuğla ve M5 karışık harçtan yapılmıştır. Her bir bölümün kalınlığı 10-30m bölümünde 490mm, 30-50m bölümünde 370mm ve 50-60m bölümünde 240mm'dir. Duvar örgüsünün yatay gri derzine 6 @ 252 çevresel çelik çubuk eklenmiştir. Çelik çubuk, değişken kesitli her bir bölümün 500mm içinde yoğunlaştırılır ve aralık 2 tuğladır. Baca, 120mm kalınlığında MU7.5 tuğla ve 1: 1: 4 karışık harçla kaplanmıştır.

1988 civarında, baca tabanından 13,8 m yüksekliğe betonarme yarım daire şeklinde bir çevre gözlem platformu eklendi. Gözlem portu bacanın 15,0 m kotuna yerleştirildi. Platform, yerinde dökülen beton konsol levha yapısıydı ve destekleniyordu. Koltuğun ucu tuğla örgüye beton dökülerek yapılır ve platform 0,93 m genişliğindedir. Baca yakınındaki fan evinin çatısından beton merdivenlerle yönlendirilir.

Baca çatlak muayenesi

(1) Baca gövdesindeki çatlaklar şiddetlidir, çoğunlukla dikey çatlaklardır, toplamda 2 tane. Bu çatlakların her ikisi de duvarın iç kısmına nüfuz etmiş ve tuğlaların hepsi çatlamıştır.

(2) Çevre koruma gözlem platformu ile namlunun birleştiği noktada namlu boyunca çok sayıda çatlak var. Platformun kökünde beton ve tuğlanın birleşim yerinde çatlaklar var. Bazı tuğlalar kırılmış ve çatlak genişliği yaklaşık 0,1 ~ 0,6 mm.

(3) Bacanın astar tuğlaları hasarlıdır. Bacaya girmenin zorluğu nedeniyle hasarın yeri bilinmemektedir.

(4) Baca tabanındaki betonun yapısı bozulmamış olup, çatlak gibi istenmeyen bir durum söz konusu değildir.

Çatlakların nedenlerinin analizi

(1)Sıcaklık değişimlerinin etkisi.

(2)Baca astarında hasar (kötü duvar kalitesinin neden olduğu çatlaklar veya hasar).

(3)Duman korozyonunun etkileri.

(4) Çevre koruma gözlem platformunu ve onun deformasyon etkisini ekleyin

(5)Farklı doğrusal genleşme katsayılarının etkisi.

Takviye planı

Takviye için ana malzeme olarak tek yönlü karbon fiber kumaş kullanın. Karbon fiber, yüksek mukavemet, hafiflik, kolay inşaat, yüksek inşaat verimliliği, yüksek sıcaklık direnci ve korozyon direnci özelliklerine sahiptir. Bununla yapılan takviye, sismik takviye için büyük önem taşıyan yapıların ve bileşenlerin taşıma kapasitesini ve sünekliğini iyileştirebilir.

Bu projenin güçlendirmesi 2001 yılı Mart ayı başlarında inşaata başlanmış olup, güçlendirme 20 günlük bir inşaat süresiyle Mart ayı sonunda tamamlanmıştır. Güçlendirme planı aşağıdaki gibidir.

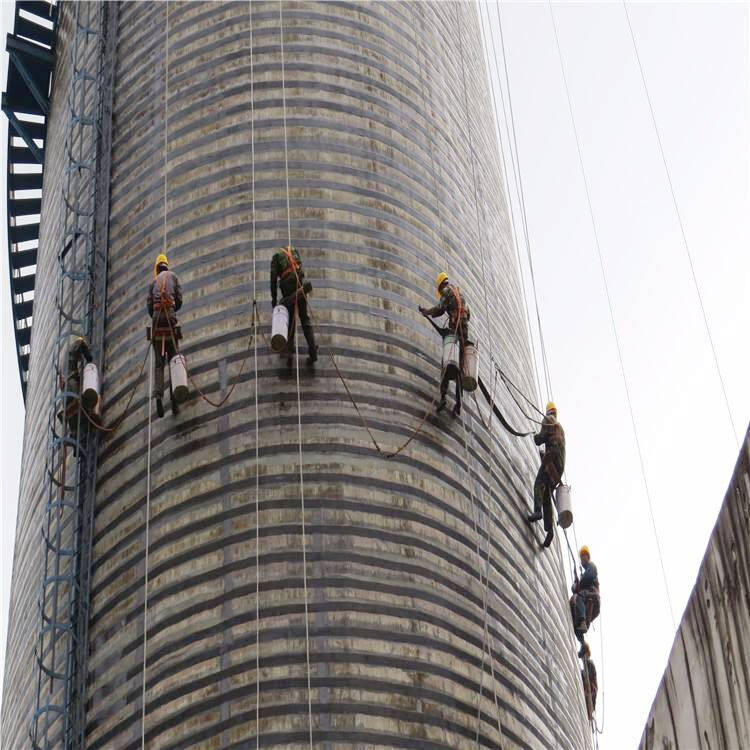

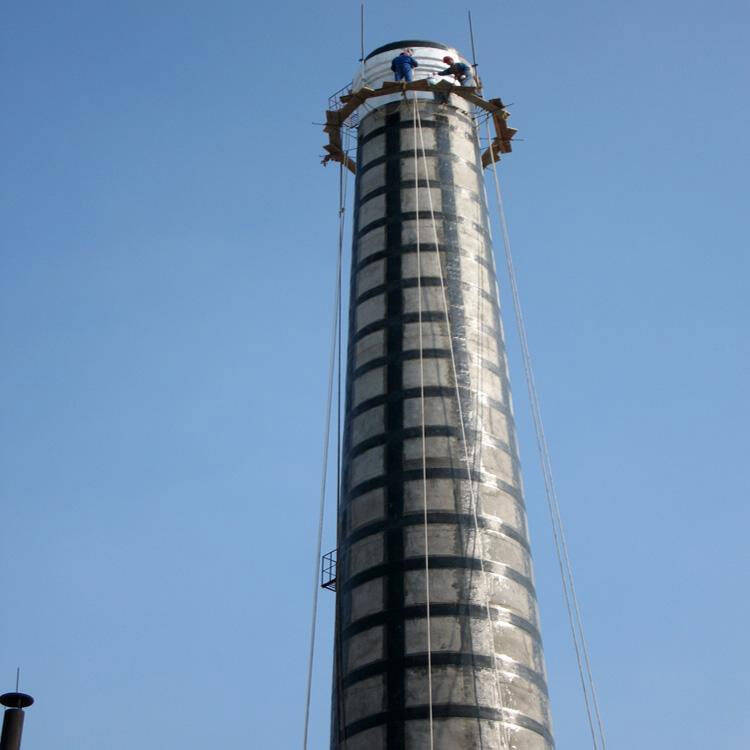

Bu projede baca çatlakları 20m'ye kadar uzun olduğundan, bacanın harçlı örgü yapı kısmı güçlendirmeden önce epoksi harçla doldurulur. Daha sonra, 250mm genişliğinde bir karbon fiber bez, beton kaidenin tepesinden dibine kadar (8m yüksekliğinde), çevresel yönde eşit aralıklarla, toplam 6 adet uzunlamasına karbon fiber bez, baca boyunca dikey ve düşey olarak yapıştırılır. Daha sonra, beton kaidenin tabanından ve 8m kotundan, 250mm genişliğinde bir çevresel karbon fiber bez, 2,0m (merkezden merkeze mesafe) mesafede, 36m mesafede bacaya kadar yapıştırılır. Son olarak, 36m'de bacanın tepesinden, her 3,0m'de (merkez mesafesi) 250m genişliğinde dairesel bir karbon fiber bez yapıştırılır ve bacanın tepesine yapışır.

Çözüm

Tuğla baca çatlak takviyesi genellikle dış kaynaklı betonarme yöntemini benimser, ancak bu yöntem üretim ve iklim koşullarından büyük ölçüde etkilenir, yapımı zordur ve inşaat süresi uzundur. Çelik yapılar veya ön gerilimli çubuklarla da takviye edilirler, ancak korozyon dirençleri zayıftır. Baca, Mart 2001 sonunda 20 günlük bir inşaat süresi ile takviye edilmiştir. Takviye 1 yıldan fazla bir süredir kullanılmıştır ve çatlaklar genişlememiştir ve takviye etkisi iyidir. Baca takviyesi, kısa bir inşaat süresine, yüksek güvenilirliğe ve düşük zorluğa sahip olan karbon fiber yöntemini kullanır. Takviye maliyeti diğer takviye yöntemlerine eşdeğerdir ve hızlı ve yeni bir yöntemdir.
