Eski fabrika binasının güçlendirilmesi

Proje Genel Bakışı

Şanghay'ın şehir merkezindeki orijinal Şanghay soğuk çekme çelik fabrika binası, ilk olarak 1960'larda inşa edilen dört katlı tek katlı bir bina yapısıdır. Bu yeniden inşa projesi, orijinal tek katlı fabrika binasını üç katlı bir çerçeve yapıya dönüştürmeyi amaçlamaktadır.

Dört atölyenin betonarme eğimli yapısının yapısal kolonlarının üzengi ekimi, mevcut sismik değerlendirme ve tasarım şartnamelerinin gerekliliklerini karşılamamaktadır. Gerisi temel olarak mevcut sismik tanımlama ve tasarım şartnamelerinin gerekliliklerini karşılamakta olup, tatmin olmayan kolonların güçlendirilmesi önerilmektedir. Bu üç fabrikanın eğimli kolonlarının güçlendirilmesi, mevcut sismik kodun 7 derecelik güçlendirme gerekliliklerini karşılamaktadır. Hasarlı kolonların ve desteklerin güçlendirilmesi ve onarılması önerilmektedir.

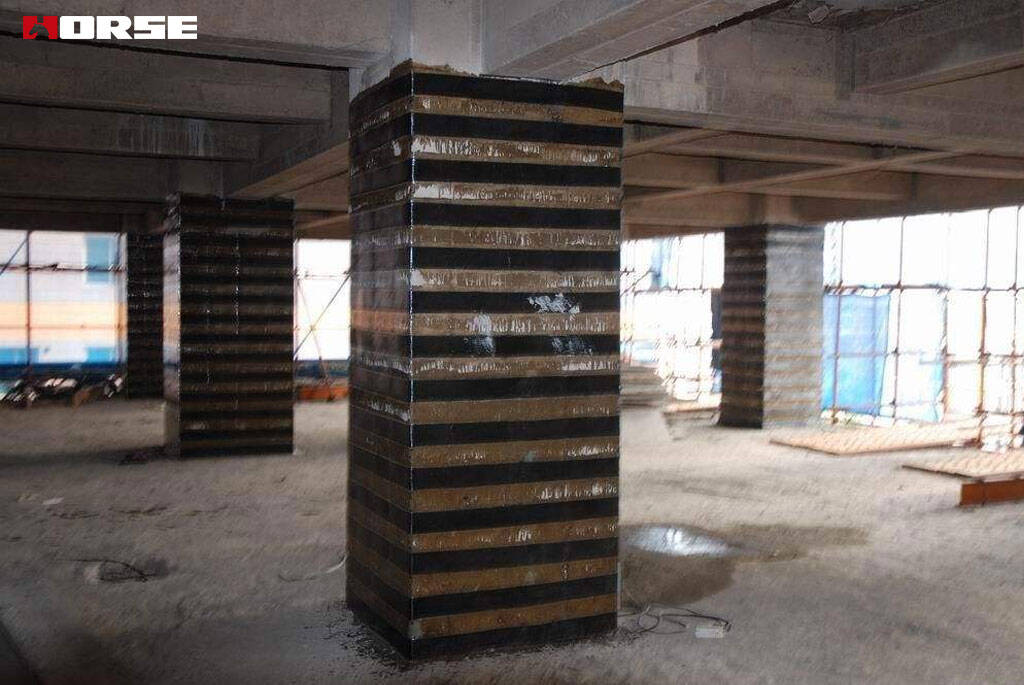

Orijinal asitli araba yıkama odası, soğuk çekme odası ve tavlama odasının kolonları tasarım gereksinimlerine göre güçlendirilmiştir. Güçlendirme karbon fiber sarılarak gerçekleştirilmiştir.

Malzeme özellikleri

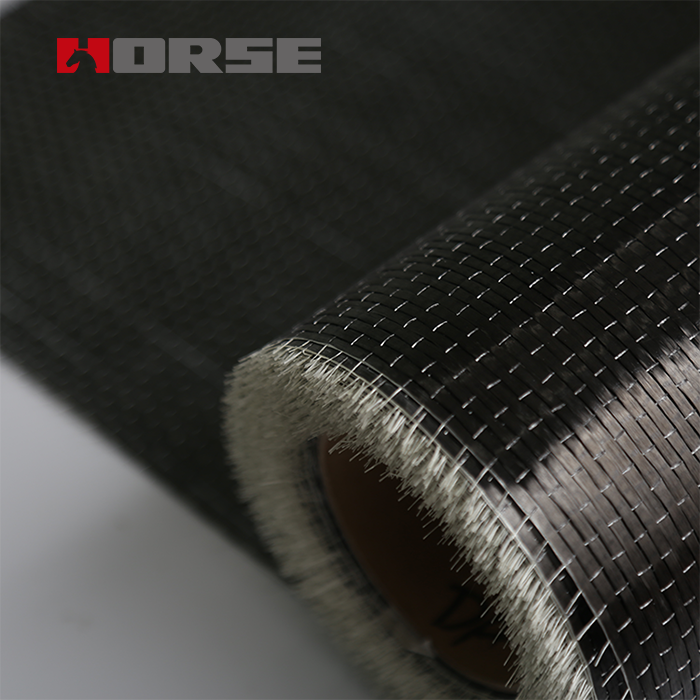

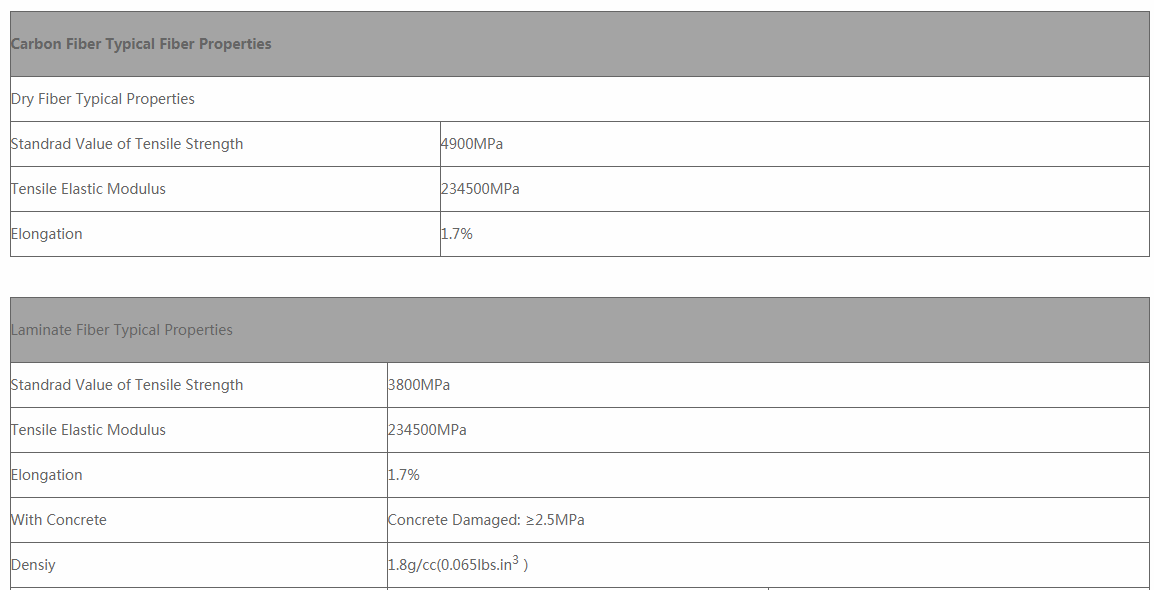

(1) Bu projede Japonya'dan ithal edilen karbon iplikten üretilen UD200 kullanılmıştır. Ana performans göstergeleri Tablo 1'de gösterilmiştir.

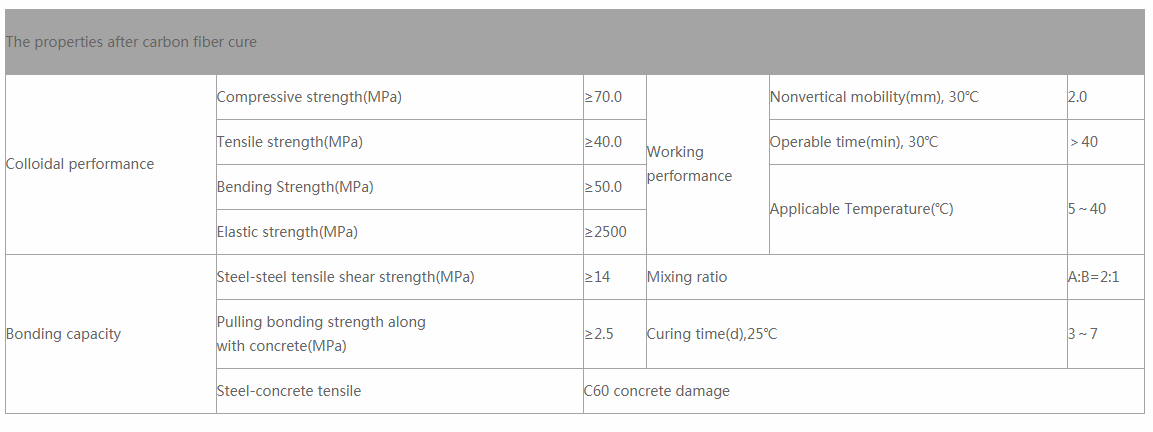

(2) Yapısal yapıştırıcı HM-180c3p olup, başlıca performans göstergeleri Tablo 2’de gösterilmektedir.

Karbon fiber sargının kalınlığı 0.111 mm olup, tüm ihtiyaçları karşılamak amacıyla kolonun net yüksekliğine göre iki kat karbon fiber çember yapıştırılmıştır.

Çözüm

Karbon fiber kumaş takviye mühendisliğinin kullanımıyla, karbon fiber takviyesinin aşağıdaki avantajlara sahip olduğunu görebiliriz:

①Yüksek çekme dayanımı (çekme dayanımı ikincil çelikten yaklaşık on kat daha yüksektir), iyi etki

② Takviyeden sonra, yapının korozyon direncini ve dayanıklılığını büyük ölçüde iyileştirebilir

③ Hafif ağırlık (yaklaşık 200g / m2), temelde yapı ağırlığını ve kesit boyutunu artırmaz; iyi esneklik, kesilmesi kolay, geniş uygulama yelpazesi, her şekle uygundur:

④Uygun yapı (büyük inşaat organizasyonuna ve devir malzemelerine gerek yok), ıslak çalışma yok, kullanımı kolay ve iyi ekonomi;

⑤ İnşaat süresi kısadır. Bu proje, iyi sonuçlar elde etmek için yapıyı güçlendirmek için karbon fiber kumaş kullanır ve aynı zamanda aynı tip yapısal takviye sorunları için bir referans sağlar.
