Bir banka binasının yapısal güçlendirilmesi

Proje Genel Bakışı

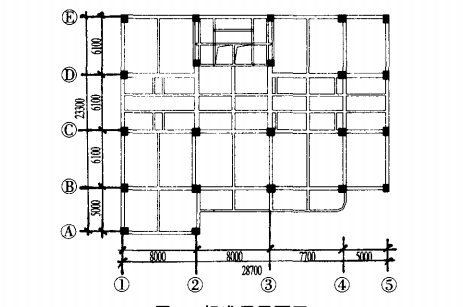

Dongguan Şehri, Chengdong Bölgesinde bir banka binası bulunmaktadır ve 1996 yılında inşa edilmiştir. Yerden yüksekte 13 kat vardır, ilk katmanda bir asma kat ve bir katman yerin altındadır. Birinci kat kuzeyden güneye 28,7 m uzunluğunda ve doğudan batıya 29,4 m genişliğindedir. Yukarıdaki 6 kat standart katlardır. Düzlem Şekil 1'de gösterilmiştir. Proje, betonarme çerçeve-kesme duvar yapısı, prefabrik boru kazık temeli, 3,2 m yüksekliğinde 5 ila 13 kat ve toplam 52,0 m yüksekliğe sahiptir. 1 ila 5 katlı orijinal tasarım ofis kullanımı içindir. 6. kat ve üzeri oteller için kullanılır, ancak bankacılık sektörünün gelişmesi nedeniyle 6 ila 8. katlar banka senetleri depolarına dönüştürülmüştür. Yığılmış banknotların dönüştürülmüş yükü yaklaşık 8kN/m'dir, çünkü yük orijinal kat tasarım canlı yükünü çok aşmaktadır, yapının güvenli kullanımını sağlamak için karbon fiber levha ile güçlendirilmesi gerekmektedir.

Yapısal inceleme sonuçları

İletim yolu açık ve makul. Ana çerçeve yapısal elemanları ve çevreleyen elemanlar şu anda yetersiz yapısal gerilim nedeniyle belirgin çatlaklar veya hasarlar göstermiyor. Eğim ölçümü, yapının belirgin bir eğim deformasyonu ve yer değiştirmesi olmadığını gösteriyor. Çevreleyen yüzey sağlam. İç ve dış zemin ile ana yapı arasında belirgin bir göreceli yer değiştirme yok ve dış duvar dekorasyon tuğlası sağlam ve düşmüyor.

Zemin kattaki odanın rastgele rastgele denetimi, 3-7. katlarda her biri 5 kolon ve 5-8. katlarda her biri 7 kiriş, her bir üyenin kesit boyutlarını ölçmek için, sonuçlar, örneklenen kirişlerin ve kolon üyelerinin kesit boyutlarının tasarım gereksinimlerini karşıladığını göstermektedir. Ölçülen bodrum ve 4-8 kat kolon ve 6 kat kiriş, aslında betonun dayanımını ölçmüştür, bu da temel olarak tasarım gereksinimlerini karşılamaktadır. Ancak, 7 ve 8. katlardaki kiriş üyelerinin ölçülen beton dayanımı tasarım gereksinimlerini karşılamamaktadır

Kiriş ve döşeme donatıları

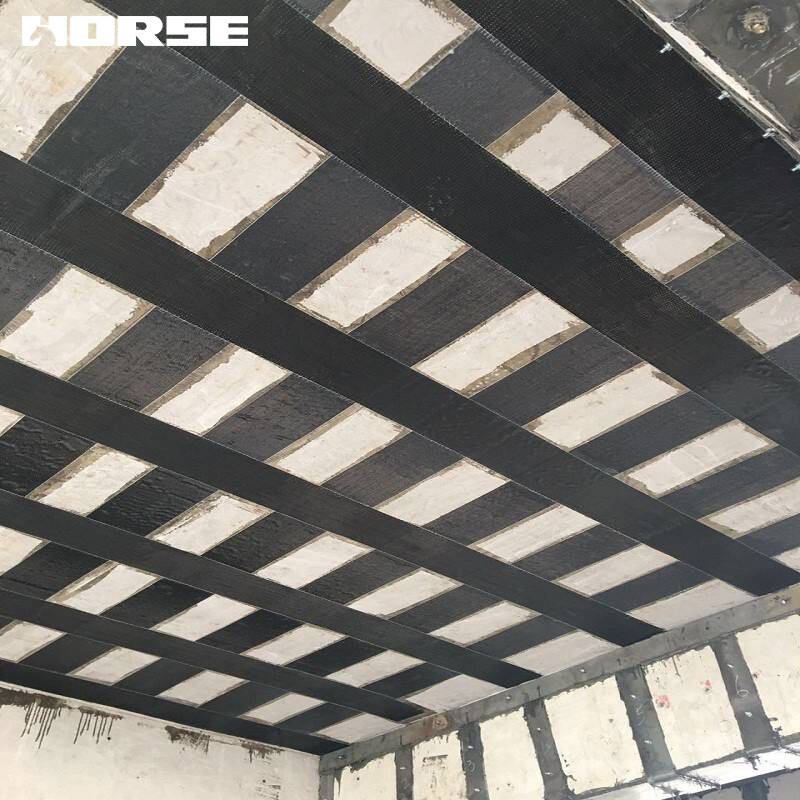

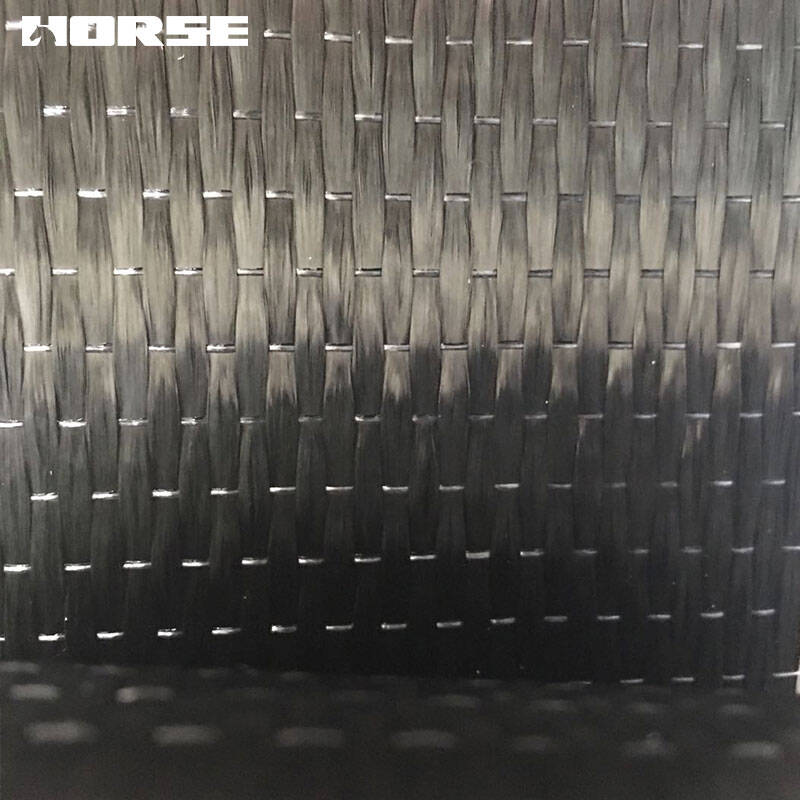

Hesaplama sonuçlarına göre, kullanımlarını değiştirecek 6-8 katlı kiriş ve döşemelerin güçlendirilmesi gerekmektedir. Karbon fiber kompozit malzemelerin yapıştırılmasında yapıştırıcı yöntemi. Karbon fiber kompozit malzemeler, yüksek mukavemet, yüksek verimlilik, korozyon direnci, hafiflik, geniş uygulama aralığı, kolay inşa ve yapıya az etki avantajlarına sahiptir. Bu projenin güçlendirilmesi için uygundur. Orta kirişin güçlendirilmesi esas olarak kirişin altına dayanmaktadır. Karbon fiber levha ana güçlendirici olarak kullanılır. Tek katlı macun için, kirişin ucu karbon fiber plakayı sabitlemek için karbon fiber bez U şeklinde bir kasnaktır.

Özet

1 Binanın kullanımı değiştirilmeden önce, özellikle yük büyük ölçüde artabileceği zaman. Yapının güvenli kullanımını sağlamak için binanın tamamının ve bir kısmının önceden güvenlik denetimi ve değerlendirmesinin yapılması gerekir.

2 Karbon fiber levha takviyesini yapıştırma yöntemi kullanışlı ve hızlı bir şekilde inşa edilebilir, kullanımı basittir, taşıma kapasitesi açıkça iyileştirilmiştir ve etkisi iyidir. Bu, takviye oluşturmanın etkili bir yöntemidir

3Yük testi, yapısal performansı, özellikle plaka elemanlarının taşıma kapasitesini kontrol etmek için sezgisel ve etkili bir yöntemdir. Farklı tipteki bileşenlerin taşıma kapasitesini test etmek için kullanılabilir
