Çatlak dökme yerinde zemin güçlendirildi

Proje Genel Bakışı

Yapı Malzemesi Pazarı C1, 22.000 mm yatay ve 58.800 mm düşey inşaat alanına sahip, 3.762 m2 inşaat alanına sahip, üç katlı bir çerçeve yapıya sahiptir. Üç katlı yapı (iki katlı üst) yerinde dökme döşeme 100 mm kalınlığında olacak şekilde tasarlanmıştır ve beton dayanım seviyesi C25'tir.

Projenin üç katlı yapısal döşemesinin yıkılmasından yaklaşık üç ay sonra, üç katlı yapısal yerinde dökme döşemenin büyük bir çatlak alanına sahip olduğu, bunların çoğunun çatlaklar arasında olduğu ve yağmurdan sonra su izleri olduğu bulundu. Çatlak aşağıdaki özellikleri göstermektedir:

(1) Çatlakların büyük çoğunluğu yatay ve düşey şekillerde, ızgara şeklindedir.

(2) Çatlaklar zeminin ağırlığı altında oluşur ve çatlamadan önce herhangi bir yük uygulanmaz.

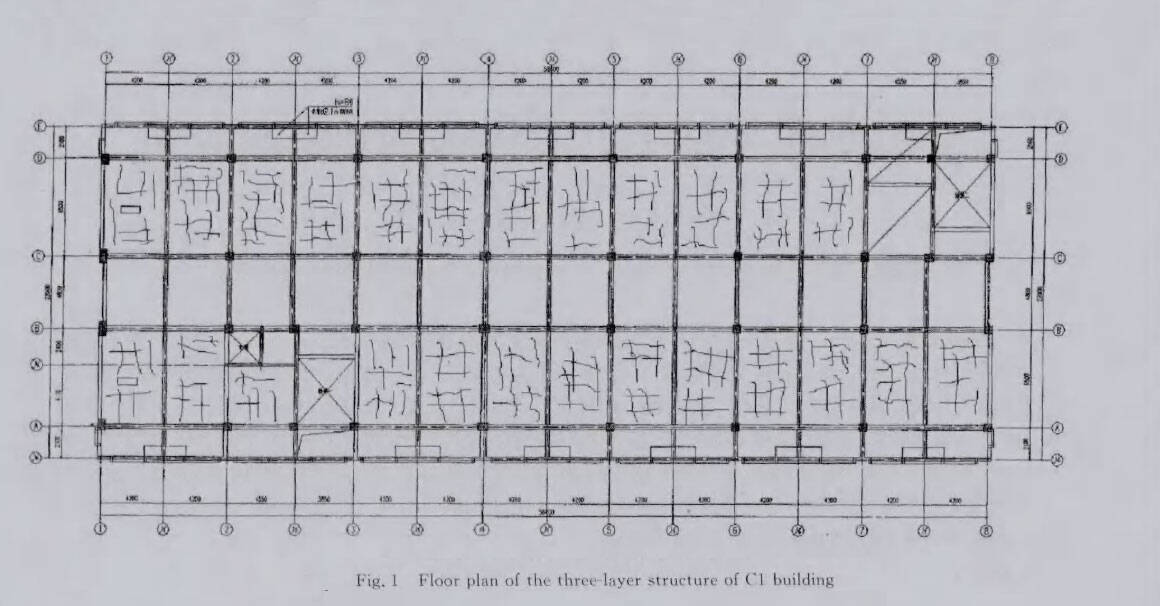

(3) Üç katlı yapısal zeminin tamamı genel olarak çatlamıştır ve çatlak zemin alanı zemin alanının yaklaşık %80'ini oluşturmaktadır. Bina C1'in üç katlı yapısının zemin planı Şekil 1'de gösterilmiştir.

Çatlakların nedenleri

Çatlak dağılım alanı, çatlak şekli, çatlak genişliği, inşaat ortamı, bitmiş ürün koruması ve diğer faktörlerin kapsamlı faktörleri göz önünde bulundurulduğunda, bu döşeme levhasındaki çatlakların oluşumu yapısal veya inşaat nedenlerinden kaynaklanmaz, esas olarak betonun plastik büzülmesinden kaynaklanır. Aşağıdaki nedenler olabilir:

  (1) Gerçek beton karışım oranında çok fazla uçucu kül kullanılıyor;

  (2) Gerçek beton su-çimento oranı çok büyüktür;

  (3) Beton tedarikçisi küçük bir yerel firmadır ve üretim standardize edilmemiştir, karışık çimento olabilir;

  (4)Projede, içerisinde büyük miktarda çamur ve ince parçacıklar bulunan nehir kumu kullanılıyor.

Karbon fiber zemini güçlendiriyor

Güçlendirilecek alanın büyük olması ve inşaat süresinin kısa olması göz önüne alındığında, yatırım tasarrufu sağlamak amacıyla, teknik zorluğu daha az ve inşaat süreci basit olan karbon fiber bez yöntemi ile güçlendirme yapılmaktadır.

İlk olarak, çatlaklara basınçlı harç uygulamak için epoksi reçine bulamacı kullanılır. Harç uyguladıktan sonra, harç ağzındaki contayı düzeltmek için epoksi reçine çimentosu kullanın. Sızdırmazlık sağladıktan sonra, yüzey işlemi yapın ve alt reçineyi fırçalayın. Ardından yapışkan yüzeyi düzleştirin ve emdirilmiş reçine ile fırçalayın ve son olarak yüzey koruması için karbon fiber bezi yapıştırın.

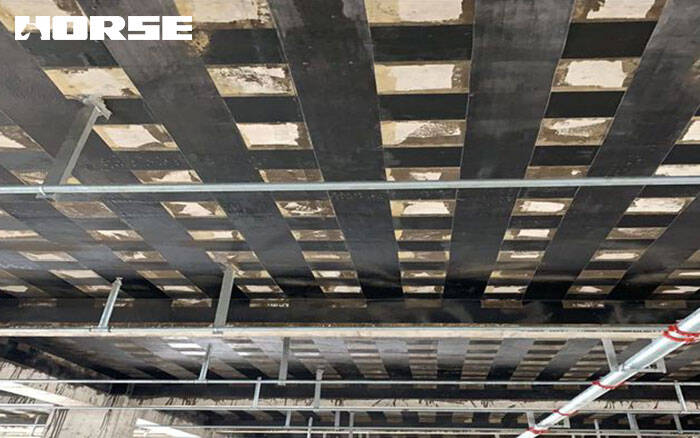

Gereksinimlere göre, karbon fiber kumaşı takviye ederken, levha üzerine birden fazla ortogonal yoğun kumaş serilmelidir. 0,167 mm kalınlığında bir karbon fiber kumaş tabakası, projenin zemin levhasının altına her iki yönde tutturulur. Karbon fiber kumaş 100 mm genişliğindedir ve merkez 600 mm aralıklıdır. Şekil 6'da gösterildiği gibi.

Sonuç ve öneri

Yerinde döküm döşeme levhalarındaki çatlakların nedenlerinin analizi ve karbon fiber bez takviyesinin etkinliğinin değerlendirilmesi sonucunda aşağıdaki temel sonuçlara varılabilir ve inşaat ve güçlendirme için önerilerde bulunulabilir:

(1) Yerinde dökülen çatlak döşeme levhalarını güçlendirmek için karbon fiber kumaş kullanımı, güçlendirilmiş elemanların eğilme sertliğini etkili bir şekilde artırabilir, eğilme taşıma kapasitesini iyileştirebilir ve deformasyonu azaltabilir.

(2) Bir projedeki yerinde dökülen döşeme levhalarındaki çatlakların özel analizi yoluyla, beton hammaddelerinin yanlış kullanımı nedeniyle beton büzülmesi ve çatlamasının meydana gelebileceği gösterilmiştir. Ancak, projenin zeminindeki çatlaklar derz dolgusu ve sızdırmazlığı sağlandıktan sonra, iki yönlü şebekeyi güçlendirmek için karbon fiber kumaş kullanılmıştır. Dikkatli bir organizasyon ve inşaattan sonra, proje bir yıldan uzun süredir normal kullanımdadır ve hiçbir çatlak oluşmamıştır.
