Çatlak kiriş onarımı

Project Overview

Proje 18 katlı bir çerçeve kesme duvar yapısıdır. 7. ve 8. katlarda 6 çerçeve kirişi vardır. Ciddi inşaat kalitesi sorunları vardır. Kiriş kesit boyutu 200mm X 700mm ve kiriş uzunluğu 8000mm'dir. Saha incelemesindeki sorunlar şunlardır:

(1) Yüzeyde çok sayıda petek ve çoklu ısı büzülme çatlakları bulunmaktadır;

(2) Orijinal tasarlanan beton dayanımı C30'dur ve gerçekte ölçülen beton dayanımı C20-C30 arasındadır;

(3) Her bir kirişin alt kısmında kaburgalar ortaya çıkarılmıştır.

Yapısal Güçlendirme

Bu proje, zayıf inşaat kalitesi nedeniyle bileşenlerin dayanıklılığını etkiler. Sahibinin alan kullanımı ve güçlendirmeden sonraki görünüm için yüksek gereksinimleri olduğundan ve olumsuz etkiyi azaltmak için inşaat süresinin hızlı olması gerektiğinden, çeşitli seçeneklerden sonra seçenekler aşağıdaki gibi karşılaştırılır. Çerçeve kirişlerinin çatlakları için kimyasal enjeksiyon işlemi yapın ve çerçeve kirişlerinin eğilme ve kesme taşıma kapasitesini iyileştirmek için kirişlerin altına ve yanlarına karbon fiber bez yapıştırın.

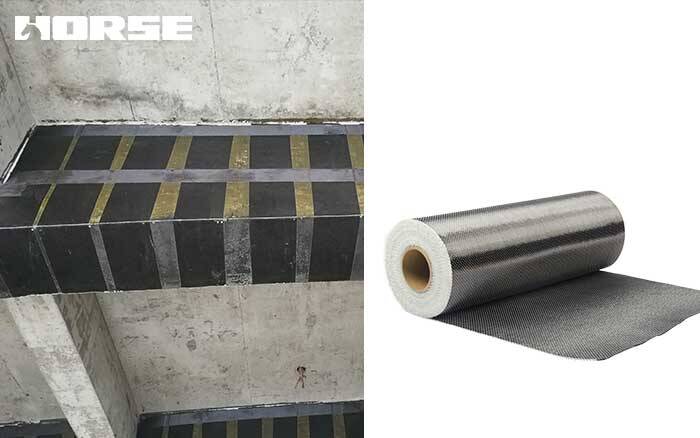

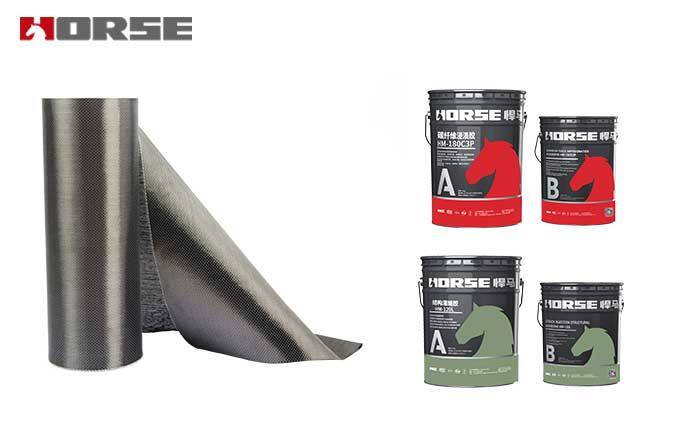

Yapısal güçlendirme malzemeleri: At tek yönlü karbon fiber 300g, HM-180C3P karbon fiber yapıştırıcı ve At çatlak enjeksiyonu.

Hesaplama yöntemi

Kiriş betonu C20'ye göre hesaplanır. Bina koşulları gözden geçirildikten sonra, kirişin eğilme kapasitesinin %15 artırılması gerekir. Kirişin eğilme kapasitesini %20 artırmak ve tasarım gereksinimlerini karşılamak için kiriş tabanının uzunluğu boyunca 300 genişliğinde bir karbon fiber bez tabakası yapıştırılır. Kirişin kesme tasarımı, ilgili Japon tasarım yöntemine atıfta bulunur. Kirişin gerçek durumuna göre, kirişin her iki tarafına 250 mm genişliğinde U şeklinde bir karbon fiber kasnak (ara moment 600 mm) yapıştırılır ve U şeklindeki kasnağın dışına 200 mm genişliğinde bir boncuk ankrajlanır. Hesaplamadan sonra, donatı kirişin kesme kapasitesinin tasarım gereksinimlerini karşılayabilir.

Karbon fiber güçlendirme süreci

Adım 1: Önce beton yüzeyin zayıf ve gevşek kısımlarını çıkarmak için çerçeve kirişlerini çim kökleriyle işleyin. Yüzeydeki kirleri gidermek için açılı taşlama makinesini kullanarak karbon fiber parçaları tekrar tekrar öğütün ve kabarık kısımları düzeltin, yüzeye yapışan tozu bir üfleyici ile üfleyin ve son olarak pamuk ipliği ile temizleyin.

Adım 2: Harçlama işlemi için dolgu malzemesi deneyle hazırlanan koloiddir. Yüksek bağlanma mukavemeti nedeniyle, yapının bütünlüğü harçlama ve harçlama ile geri kazanılabilir.

Adım 3: Betonun yüzey işlemini tamamladıktan sonra astarı fırçalayın ve parmaklarınız kuruduktan sonra epoksi macunla yapışkan yüzeyi onarın.

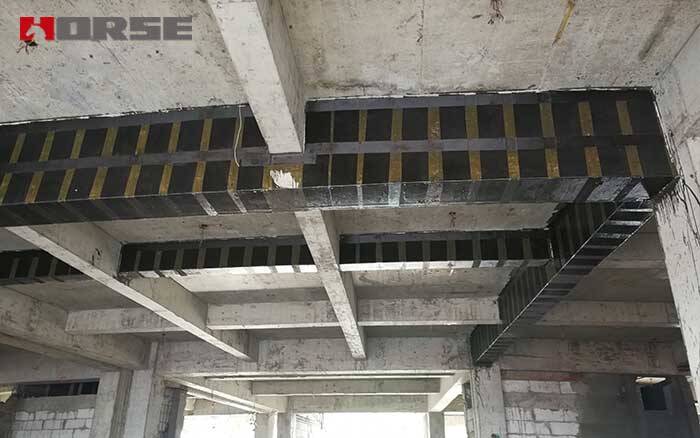

Adım 4: Karbon fiber bezi yapıştırmadan önce macunun kuruluğunu doğrulayın. Tamamen kürlendikten sonra yapıştırmaya başlayabilirsiniz. Önce kirişin altını üç bölüme yapıştırın ve bindirme kiriş açıklığının 1/3'ünde olsun. Sonra U şeklindeki kasnağı yapıştırın. Son olarak U şeklindeki kasnağın sabitleme kalitesini sağlamak için kiriş tarafına 200 mm genişliğinde bir karbon fiber boncuk yapıştırılır.

Çözüm

Bu projenin güçlendirme sonuçları, karbon fiber kumaşın mevcut betonarme projelerinin düşük inşaat kalitesi sorununu etkili bir şekilde çözebileceğini göstermektedir. Karbon fiber kumaşla güçlendirildikten sonra, yapının güvenliği ve dayanıklılığı iyileştirilir. Ayrıca, güçlendirme inşaat süreci boyunca büyük ölçekli makine ve ıslak çalışma gerektirmez. İnşaat alanı küçük boyutludur ve temel olarak normal çalışma koşulları altında tamamlanabilir. Kapsamlı ekonomik faydaları, bağlanmış çelikten üstündür ve geniş uygulama beklentilerine sahiptir.
