Kiriş Güçlendirme

Genel bakış

Bir ofis binasının yerden yüksekliği 10 kat ve yer altında 2 kattır. Binanın toplam yüksekliği 62,8 m'dir ve bina alanı yaklaşık 36210 metrekaredir. Bu ofis binasının yapısı, yerinde dökülen betonarme çerçeve-kesme yapısıdır ve temeli betonarme kazıklı radye temeldir. 11 yıldır inşa edilmiş ve kullanılmaktadır. 2011 yılında bina, yaklaşık 43 ton toplam yüke sahip merkezi klima eklenmesini gerektiren büyük ölçekli bir işlevsel yenilemeden geçti ve bu da çatı yükünde bir artışa yol açtı. Orijinal çatı tasarımı insan çatısı değildi ve çatının canlı yükü küçüktü. Hesaplama ve doğrulama sonrasında, çatı yapı katmanının bazı kirişlerinin taşıma kapasitesi yetersizdir ve normal kullanımın sağlanması için güçlendirilmesi gerekmektedir..

Yapısal güçlendirme seçeneklerini karşılaştırın

Ekonomik faktörler göz önünde bulundurularak, yaygın olarak kullanılan çeşitli takviye yöntemlerinin işlem gereksinimleri karşılaştırılır ve projenin özel koşullarına göre, nihai takviye planını belirlemek için eleme yöntemi kullanılır. Belirli tarama işlemi tabloda gösterilmiştir.

(1) Kesit takviye yöntemini genişletmek, bileşenin yük taşıma kapasitesini artırmak ve bileşenin kesit alanını artırarak normal kullanım gereksinimlerini karşılamaktır. Bina, nispeten düşük orijinal yapısal kat yüksekliğine sahip bir ofis binasıdır. Sıradan genleşme yüzeyi yöntemi benimsenirse, kiriş yüksekliği ve kiriş genişliği kaçınılmaz olarak artacak ve takviyeden sonra yapının kendi ağırlığı artacak ve bina alanı azalacaktır..

(2) Takviye için yapıştırma çeliği kullanılıyorsa, genellikle beton yapılar için kullanılır. Bileşenlerin yüzeyine çelik plakalar yapıştırılarak yapılan bir takviye yöntemidir. Genellikle ıslak inşaat teknolojisi kullanılır, yani yapısal tutkal, taşıma ve deformasyon kapasitesini iyileştirmek için beton yapı elemanlarının yüzeyine kesit çeliği veya çelik plakayı yapıştırmak için kullanılır, genellikle kimyasal uranyum cıvata teknolojisi ile desteklenir. Aynı zamanda, çelik takviyeyi bağlamanın inşaat sahasının çalışma yüzeyinde daha yüksek gereksinimleri vardır ve maliyeti yüksektir ve döngüsü uzundur.

(3) Daha gelişmiş ön gerilimli takviyeyi benimseyin. Takviye etkisi daha iyi olsa da, inşaat ekipmanı, karmaşık şantiye inşaatı ve nispeten yüksek maliyet için daha yüksek gereksinimleri vardır.

(4) Bağlayıcı karbon fiber levha takviye yöntemini benimseyin. Başlıca avantajları uygun inşaat, kısa inşaat süresi, inşaat sahasında düşük gereksinimler ve düşük inşaat gürültüsüdür.

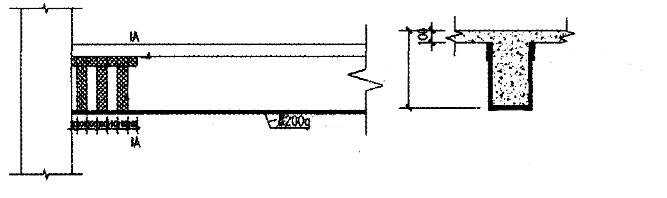

Yukarıda belirtilen 4 yaygın güçlendirme yönteminin dikkatli bir şekilde taranmasıyla, güçlendirilecek kirişlerin tek yönlü karbon fiber levhalar yapıştırılarak güçlendirilmesi için daha ekonomik ve kullanışlı bir yöntem seçilmesine karar verildi..

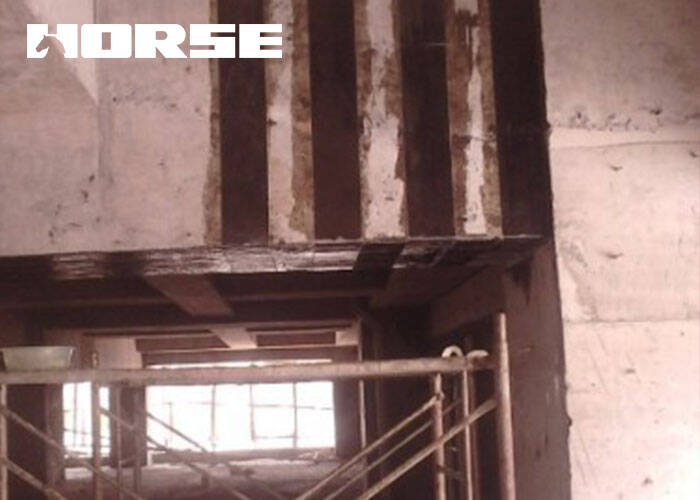

Karbon fiber levhanın güçlendirme inşaatı toplam 20 gün sürdü ve inşaat hızı hızlıydı. Bu projenin yeniden inşası ve güçlendirmesinin başarılı bir şekilde uygulanması, kullanım sırasında yükü artırması gereken betonarme elemanlar için karbon fiber levha takviyesini yapıştırma yönteminin yapının güvenliğini sağlamak için etkili bir güçlendirme ve yeniden inşa yöntemi olduğunu kanıtlıyor. Aynı zamanda, güçlendirme yönteminin inşaat süresi kısadır ve proje maliyeti düşüktür..
