Proje Genel Bakışı

Hexi Bölgesi'ndeki atıl bir öğretim binası ofis binasına dönüştürüldü ve bazı sınıflar artık işlevsel ihtiyaçlara göre ekipman odalarına dönüştürülüyor. Kirişin kesme kapasitesi gereksinimleri karşılıyor ve orijinal eğilme kapasitesi 204,3 kN•m. Kirişin takviyeli eğilme kapasitesinin 260 kN•m olması gerekiyor.

Kirişleri, levhaları ve diğer eğilme elemanlarını güçlendirmek için tek yönlü karbon fiber malzemeler kullanıldığında, aşağıdaki temel varsayımların karşılanması gerekir:

＠Ön bölümün taşıma kapasitesi için geçerli ulusal standart olan "Beton Yapıların Tasarım Kodu"nun temel varsayımlarını karşılamalıdır:

＠Lifli kompozitlerin gerilim ve gerinim ilişkisi doğrusaldır; takviyeli yapıya etki eden canlı yükün temelde ortadan kaldırıldığı düşünüldüğünde, ikincil kuvvetin etkisi dikkate alınmaz.

＠Eğilme taşıma kapasitesinin nihai durumuna ulaşılmadan önce donatı malzemesi ile beton arasında bağ soyulma hasarı oluşmayacaktır.

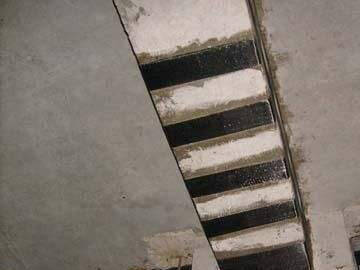

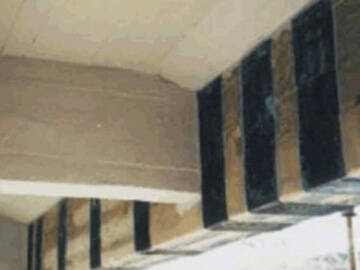

Ekipman odasının gereksinimlerini karşılamak amacıyla 250 mm genişliğinde ve 0,167 mm kalınlığında üç kat tek yönlü karbon fiber kumaş seçilmiştir.

Projede Japon Toray karbon fiber ipliği (12K) olan Horse HM30 tek yönlü karbon fiber kumaş kullanılıyor.

Projenin özel inşaat çevresel faktörleri göz önünde bulundurularak, güçlendirme sırasında boşaltma yapılmalıdır. Güçlendirmeden önce, tahtadaki un ve diğer malzemeleri temizleyin.

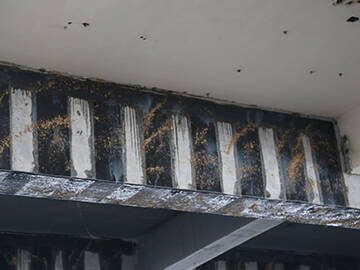

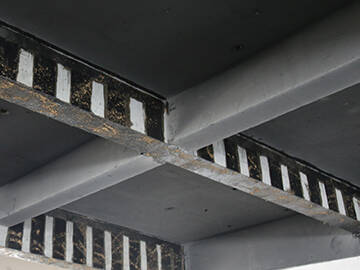

Projenin güçlendirilmesi sırasında bir sonraki aşamaya geçmeden önce koruyucu tabakanın yapısal tabakanın taban yüzeyine kadar kesilmesi gerekmektedir.

Tek yönlü karbon fiber kumaş yapı takviyesinin teknik özelliklerinin kısa tanıtımı

Karbon fiber yapısal güçlendirme teknolojisi, tek yönlü karbon fiber kumaşı yapı yapısal elemanlarının yüzeyine yapıştırmak için yüksek performanslı yapıştırıcıların kullanılması anlamına gelir, böylece ikisi birlikte çalışarak yapısal elemanların taşıma kapasitesini (eğilme ve kesme) iyileştirir. Bu, binayı güçlendirme ve güçlendirme amacına ulaşır. Karbon fiber takviyeli polimer (Karbon Fiber Takviyeli Polimer olarak da bilinir, CFRP, ayrıca karbon fiber takviyeli plastik olarak da bilinir), yüksek çekme mukavemetli karbon fiber demetleriyle bağlanmış epoksi reçineden yapılır. Tek yönlü karbon fiber kumaş takviyesinin kullanımı aşağıdaki avantajlara sahiptir:

(1)Karbon fiber malzemelerin mükemmel fiziksel ve mekanik özellikleri sayesinde yüksek mukavemet ve yüksek verimlilik. Beton yapıyı güçlendirme sürecinde, yuva yapısının ve bileşenlerinin taşıma kapasitesini ve sünekliğini iyileştirmek ve mekanik performansını iyileştirmek için yüksek mukavemet ve yüksek modül özelliklerinden tam olarak yararlanabilir. Verimli takviye amacına ulaşmak için.

(2) Mükemmel korozyon direncine, dayanıklılığa ve iyi yorulma direncine sahiptir. Dayanıklılık ve korozyon direnci, bir yapı mühendisliğinin kalitesini değerlendirmek için önemli göstergelerdir. Özellikle özel gereksinimleri olan bazı binalar için, korozyon önleme ve radyasyon koruması (yaşlanma direnci) bu tür yapı tasarımı için önemli hususlar haline gelmiştir. Karbon fiber kumaş malzemesinin kendisi ve bağlama malzemesiyle oluşturulan kompozit, çeşitli çevre koşullarında iyi korozyon direncine sahiptir. Binalarda sıklıkla karşılaşılan asit, alkali, tuz ve atmosferik korozyonun etkilerine karşı koyabilir ve ayrıca iyi yorulma direncine sahiptir. Diğer takviye yöntemlerinin karşılaştığı kimyasal korozyon sorununu çözün.

(3) Bileşenlerin ağırlığını ve hacmini artırmayın. Karbon fiber kumaş hafiftir ve ince bir kalınlığa sahiptir. Güçlendirilmiş ve onarılmış bileşenler temelde orijinal yapının ağırlığını ve boyutunu artırmaz ve binanın kullanım alanını azaltmaz. Bu şüphesiz "inçlik arazi" ekonomisi ve toplumu için çok önemlidir.、

(4) Geniş uygulama alanı. Karbon fiber kumaş esnek bir malzeme olduğundan ve keyfi olarak kesilebildiğinden, bu takviye teknolojisi çeşitli yapı tiplerinde ve çeşitli yapı şekillerinin çeşitli parçalarında, yapısal şekli değiştirmeden ve yapısal görünümü etkilemeden yaygın olarak kullanılmaktadır.

(5) Basit yapı. Saha inşaatında ıslak çalışma olmadığından, büyük inşaat ekipmanı olmadığından, sahada sabit ekipman olmadığından ve inşaat için daha az alan olduğundan. İnşaat kalitesinin sağlanması ve kazara müdahale olmaması varsayımı altında, aynı koşullar altında gereken süre, çelik levha takviye yönteminin gerektirdiği sürenin yarısından daha azdır.

(6) Yapı kalitesini garantilemek kolaydır. Karbon fiber bez takviyeli beton yapı teknolojisinin yapımı ve işletimi uygundur. Normal yapı koşulları altında, karbon fiber bezin etkili bağlanma alanı temelde %100'e ulaşabilir ve yerinde inceleme uygundur. Küçük bir içi boş tambur olsa bile, iğne enjeksiyonuyla düzeltilebilir ve yapı kalitesi etkili bir şekilde garanti edilebilir.

Karbon fiber güçlendirme teknolojisi, kiriş, döşeme, kolon, çatı makası gibi çeşitli yapı tiplerinin ve çeşitli yapısal parçaların güçlendirilmesi ve onarımı için uygundur.

Köprü ayakları, köprüler, silindirler, kabuklar vb. gibi yapılarda taban betonunun dayanım seviyesinin en az 1.000 C15 olması gerekmektedir. Ayrıca tuğla örgüsünün bazı mekanik özellikleri karbon fiber ile de güçlendirilebilir.

Çözüm

Yazar, bir ofis binası projesi örneğinin inşaat operasyonu aracılığıyla karbon fiber kumaş yapısal güçlendirme teknolojisinin avantajlarını derinlemesine fark etti. Bu projenin inşası sırasında, güvenliği sağlama öncülü altında, yalnızca basit iskele kullanıldı ve karbon fiber kumaş kesimi çok uygundu. Şekil ve boyuta göre isteğe göre ekilebilir ve kesilebilir ve inşaat için çok uygun olan çeşitli desteklerin barınağından geçirilebilir. Ayrıca, inşaat tamamlandığından ve bina kullanıma sunulduğundan beri, betonarme yapı sahibinin güvenli kullanım gereksinimlerini karşılamış ve sahibi tarafından iyi karşılanmıştır.

Son yıllarda, karbon fiber takviye teknolojisi köprülerde, tünellerde ve endüstriyel ve sivil binalarda betonarme kirişlerde, levhalarda, kolonlarda ve kesme duvar yapılarında yaygın olarak kullanılmaktadır. Ürün mükemmel performansa, basit çalışmaya, emniyete ve güvenilirliğe sahiptir. Geleneksel yöntemlerle karşılaştırıldığında, daha büyük ekonomik, sosyal ve çevresel faydaları vardır. Karbon fiber takviyeli beton yapı teknolojisi, Jiangwo teknolojisi kompozit malzemelerinin inşaat mühendisliği alanında başarılı bir şekilde uygulanmasının bir modelidir ve tanıtılmaya değer bir takviye teknolojisidir. İnşaat teknolojisinin sürekli ilerlemesiyle, karbon fiber teknolojisinin geniş gelişme beklentileri olmalıdır.
