Kiriş Güçlendirme

Bir emlak yönetim şirketinin ofis binası başlangıçta çift taraflı iç koridorlara sahip iki katlı tuğla-beton bir yapıydı. Ofisler genellikle iki veya üç odalı olup, 5,4 m açıklık, 3,6 m açık alan, 3,6 m kat yüksekliği ve 2000 m2 inşaat alanına sahiptir. İşin ihtiyaçları nedeniyle genişletilmesi ve ek bir kat inşa edilmesi gerekmektedir. Deneysel olarak, orijinal çatı kirişi eğik kesit taşıma kapasitesi gereksinimleri karşılamaktadır ve normal kesitin eğilme taşıma kapasitesi büyük bir boşluğa sahiptir. Çatı kirişleri ve döşemelerinin güçlendirilmesi gerekmektedir. Sökme miktarını azaltmak ve inşaat hızını artırmak için, program gösterimi ve ekonomik ve teknik fizibilitenin kapsamlı karşılaştırmasından sonra, kirişleri ve döşemeleri güçlendirmek için tek yönlü karbon fiber malzemelerin kullanılmasına karar verilmiştir.

Kiriş donatı tasarımı

Hesaplama sonuçlarından görüldüğü üzere, karbon fiber güçlendirme takviyesi sonrası kirişin maksimum eğilme momenti tasarım değeri, orijinaline göre %40 oranında arttırılmıştır.

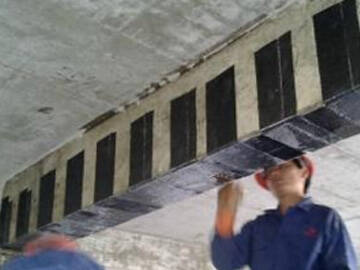

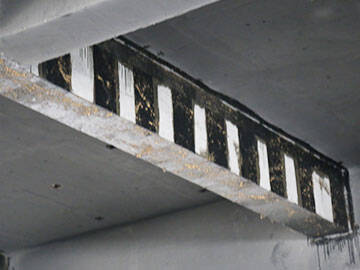

Kirişin alt kısmındaki tek yönlü karbon fiber kumaşın ankrajını güçlendirmek ve kirişin kesme direncini arttırmak için, kiriş ucunun her iki tarafına, 100 net mesafeli, üç adet 100 mm genişliğinde U şeklinde çember yapıştırılmıştır. U şeklinde çemberin yüksekliği, prefabrik levhanın alt kısmına kadardır ve üst uca, uzunlamasına yönde 100 mm genişliğinde bir karbon fiber levha malzeme şeridi yapıştırılmalıdır. Karbon fiber kumaşın birden fazla kat yapıştırılması durumunda şantiyeyi büyük ölçüde etkileyen faktörler dikkate alındığında, bükme elemanına yapıştırılan karbon fiber kumaş katman sayısının 3 katı geçmemesi önerilir.

Yapısal güçlendirme malzemeleri

Bu projede Japonya'dan ithal edilen, metrekare ağırlığı 200 gr olan karbon fiber iplikten üretilen Horse tek yönlü karbon fiber kumaş kullanılmıştır.

Bu projenin özel inşaat ortamı faktörleri göz önünde bulundurulduğunda, önce takviyede boşaltma yapılmalıdır. Takviyeden önce çatı panelinin çatısındaki su geçirmez tabakayı ve yalıtım tabakasını çıkarın. Takviye inşaatı sırasında, bir sonraki adıma geçmeden önce koruyucu tabaka yapı katmanının tabanına ulaşacak şekilde kesilmelidir. Temel inşaat adımları aşağıdaki gibidir:

• Boşaltma

• Alt tabaka işleme

• Birinci

• Seviyelendirme

• Karbon fiber yapıştırıcıyı uygulayın

• Tek yönlü karbon fiber bezi yapıştırın

• Karbon fiber yapıştırıcıyı tekrar uygulayın

• Koruma




İnşaat tamamlandıktan sonra şantiye kabulü esas olarak karbon fiber kumaş ile beton arasındaki bağlanma kalitesini değerlendirmek içindir. Bağlanma etkisini yankı ile değerlendirmek için karbon fiber kumaşın yüzeyine bir çekiç veya diğer aletlerle vurun. Macunun yoğun olmadığı, içi boş bir tambur gibi bir fenomen varsa, düzeltmek için iğneye yapıştırıcı tutkal enjekte edilmelidir. Bağlanma alanı %90'dan azsa, bağlanmanın geçersiz olduğuna karar verilir ve yeniden inşa gerekir. Şantiyenin sıcaklığını ve nemini sıkı bir şekilde kontrol edin. İnşaat sıcaklığı 5～35℃ aralığında ve bağıl nem %70'ten fazla değildir.

Test, tek yönlü karbon fiber sargılı takviyeli bileşenlerin yeni yük altında iyi çalıştığını ve anormal bir fenomen bulunmadığını gösterdi. Tek yönlü karbon fiber takviyeli beton kirişin güvenilir ve başarılı olduğunu gösteriyor.
