Güçlendirilmiş Hasarlı Baca

Genel bakış

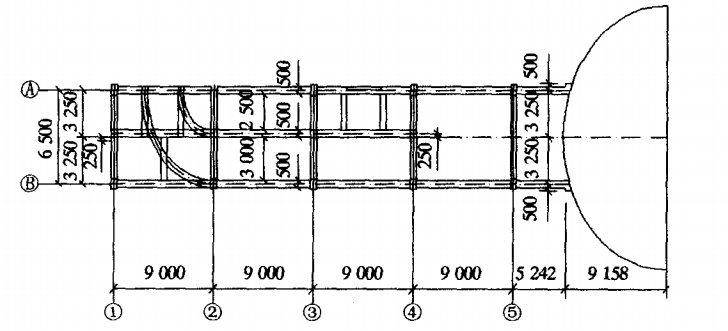

Ulusal politikayı uygulamak için bir termik santral, üretim ünitesinde kükürt giderme teknolojisi dönüşümü gerçekleştirdi. Bunlar arasında baca yapısının değiştirilmesi ve kükürt giderme tesislerinin eklenmesi gerekiyor. Baca 1985 yılında inşa edildi. Alt kısmı betonarme karkas şeklinde bir destek yapısı, üst kısmı ise dikdörtgen kesitli betonarme kutu şeklinde bir bacadır. Baca üst kotu 13,35 m, destek üst kotu 6,53 m'dir. Destek çerçevesinin ana kirişi beş açıklığa bölünmüş olup, eksen ⑤-baca gövdesi hariç açıklık 4,85 m'dir ve 9 m'dir. Baca plan görünümü Şekil 1'de gösterilmiştir. Baca 20 yıldan fazla çalıştıktan sonra beton çatlaması, gevşeklik ve dökülme, açıkta kalan çelik çubuklar ve korozyon gibi ciddi hasarlar yaşamıştır. Tüm teknolojik dönüşüm projesinin güvenliğini sağlamak için bacanın yapısal güvenliği sağlanmalıdır. Öncelikle yapının kapsamlı bir incelemesini ve tanımlamasını yapın ve güvenlik durumunu değerlendirin. Belirli duruma göre, yapının güvenli bir şekilde çalışmaya devam edebilmesini sağlamak için yapıyı güçlendirmek ve korumak için uygun şemaları benimseyin.

Test sonucu

1) Test sonuçlarına göre, GBJ144-90 Endüstriyel Tesis Güvenilirlik Değerlendirme Standardına göre baca yapısının güvenlik seviyesi seviye 3; kullanılabilirlik seviyesi ise seviye 3 olarak derecelendirilmiştir.

2) Baca yapısının durumu mevcut kullanım durumu altında yeterince güvenli değildir, ancak takviye için hala değer vardır. Uygun takviye önlemleri alındıktan sonra, belirli sayıda yıl boyunca güvenli bir şekilde kullanılmaya devam edilebilir.

Yapısal güçlendirme yöntem şeması

Yapısal güçlendirme yöntemi seçimi

Çelik levha takviyesini yapıştırmakla karşılaştırıldığında, karbon fiber takviyesini yapıştırmanın daha belirgin avantajları vardır. Karbon fiber malzeme hafif ve güçlüdür, yüksek sıcaklığa ve korozyona dayanıklıdır ve yapımı daha kolaydır. Bu projenin özel durumu için, bir yandan termik santrallerde belirli bir aşındırıcı ortam vardır, diğer yandan baca çalışırken yüzey daha yüksek bir sıcaklığa sahiptir, bu da karbon fiberin kullanımı için daha uygundur. Bu nedenle, bu projede ana yapıyı güçlendirmek için bir yöntem olarak karbon fiber kullanılmasına karar verilmiştir.

Yapısal güçlendirme şeması

1) Tüm çatlakları sınıflandırın. Çatlak genişliği harçlama için 0,2 mm'den az olmamalı ve yüzey sızdırmazlığı için çatlak genişliği 0,2 mm'den az olmalıdır.

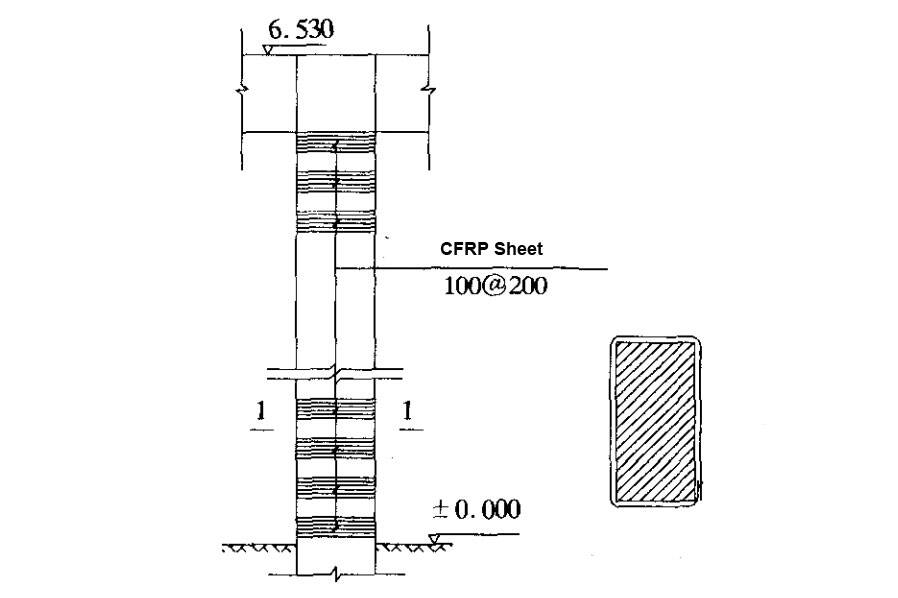

2) Çerçeve kolonları, kirişler ve baca tabanı plakaları gibi ana yük taşıyıcı yapılar karbon fiber bezle güçlendirilmiştir. Ana yük taşıyıcı yapıların çoğu temelde sağlamdır ve karbonizasyon derinliği çelik çubuğun koruyucu tabakasının kalınlığından daha azdır, bu da kısa vadede çelik çubuklara zarar vermez. Betonun gerçek dayanımı orijinal tasarım dayanımından daha düşük olmasına rağmen, boşluk çok büyük değildir. İşletme yükü ve yapının diğer koşulları değişmediğinden, yapının orijinal tasarım çizimlerine ve muayene ve değerlendirme sonuçlarına bakın ve karbon fiber yapıştırma iş yükünü belirlemek için ilgili ulusal düzenlemelere uygun olarak hesaplayın.

3) Çatlak tedavisi ve karbon fiber yapıştırma işleminin ardından baca gövdesinin ana şasesi ve tüm beton yapılarına kapsamlı bir korozyon önleyici işlem uygulanır.

Yapısal güçlendirme inşaatının 4 temel noktası

1) Çatlak enjeksiyonu, düşük viskoziteli, yüksek mukavemetli, yüksek geçirgenliğe sahip ve kontrol edilebilir kürlenme süresine sahip epoksi reçine yapıştırıcısı kullanan enjeksiyon tipi düşük basınçlı ve düşük hızlı enjeksiyon teknolojisini benimser. Sızdırmazlık yaparken, önce çatlak yönü boyunca "u" şeklinde bir oluk açmak için bir makine kullanmak ve ardından temizlemek ve sızdırmazlık sağlamak için yapıştırıcı uygulamak gerekir.

2) Karbon fiber yapıştırma Çin'de uzun yıllardır kullanılıyor ve inşaat teknolojisi nispeten olgunlaştı. İnşaatta vurgulanması gereken iki önemli nokta var:

a. Yapıştırıcı yapısal yapıştırıcıların kalitesi ve dağıtımı. Her şeyden önce, yapıştırıcı ilgili ulusal yönetmeliklere uyan nitelikli bir ürün olmalıdır. İkinci olarak, şantiye belirtilen kullanım ortamına ve işletme gereksinimlerine sıkı sıkıya uygun olarak dağıtılmalı ve işletilmelidir, aksi takdirde kolloidin mukavemetini etkileyecek ve hatta ciddi durumlarda kolloidin tamamen bozulmasına neden olacaktır.

b. Yapıştırma yüzeyinin işlenmesi. Beton yapıştırıcı yüzeyi, yapıştırıcı yüzeyin düz, temiz ve kuru olduğundan emin olmak için cilalanmalı, temizlenmeli, düzeltilmeli, onarılmalı ve üflenmelidir, böylece yapıştırıcı etkisi sağlanmalı ve onarım malzemesinin taban malzemesiyle iyi bir bağlanma performansı olmalıdır.

3) Korozyon önleyici, belirli geçirgenlik ve tokluğa sahip, yüksek mukavemetli ve yaşlanmaya karşı dayanıklı epoksi reçine antikorozif boyayı benimser.

Çözüm

Baca yapısı güçlendirildiğinden beri 3 yıldan fazla bir süredir çalışıyor ve tüm yönleri güvenli bir durumda, bu da güçlendirme etkisinin iyi olduğunu gösteriyor. Karbon fiber güçlendirme teknolojisinin benzersiz avantajları vardır, güvenli ve güvenilirdir, yapımı hızlı ve kolaydır, etkisi dikkat çekicidir ve geniş bir popülerlik ve uygulama değeri yelpazesine sahiptir.
