Hotel Structural Strengthening

Proje Genel Bakışı

Otel, Shenyang Şehri, Shenyang Kuzey Tren İstasyonu'nun Güney Meydanı'nın güney tarafında, Youhao Caddesi ile Beizhan Yolu'nun kesiştiği noktada yer almaktadır. 30.000 m2 yer üstü, 6.700 m2 yer altı olmak üzere toplam 36.700 m2 inşaat alanına sahiptir ve toplam yüksekliği 98,75 m'dir. Yer altında 2 kat vardır, yükseklikleri aşağıdan yukarıya sırasıyla 5,1 m ve 4,9 m'dir, ikinci yer altı katı hava savunma için, birinci yer altı katı ise ekipman odası içindir. Yer üstünde 26 kat vardır, birinci ve ikinci katlar 3,9 m, üçüncü ila yedinci katlar 4,4 m yüksekliğindedir, sekiz kat 3,6 m yüksekliğindedir ve dokuz kat 3,4 m yüksekliğindedir. Birinci kat geniş bir alan lobisi, ikinci ila sekizinci katlar dinlenme, eğlence, restoran ve toplantı odaları içindir ve sekizinci kat ve üzeri misafir odalarıdır.

Proje 1993 yılında başlamış olup, ana yapı, bodrum su yalıtımı ve dolgu mühendisliği ile dış cam perde duvarı tamamlanmıştır. Orijinal ikinci kat alanı 1406m2, geniş alan açıklık alanı 235m2 olup, açıklık oranı %16,7'dir. Birinci kattaki lobi alanını artırmak için, şimdi ikinci kattaki açıklık alanını artırmak gerekmektedir. Geniş alan açıklık alanı 418m2 olur ve açıklık oranı %31'dir. Orijinal binanın birinci ila altıncı katlarının işlevleri değişmiş olup, yenileme sırasında tüm katın taşıma kapasitesinin gözden geçirilmesi gerekmektedir. Donatı dönüşümünün tasarım hizmet ömrü 30 yıl olacaktır.

İkinci kat açılış kolonunun güçlendirilmesi

İkinci katta büyük bir delik açıldıktan sonra, üç çerçeve kolonuna bağlı çerçeve kirişinin bir tarafı, bir taraftaki üç kolonun hesaplanan uzunluğunu artırmak için ikinci katta kesilir. Orijinal yapıda, kolon uzunlamasına donatısı, ikinci kat çerçeve kirişinde bağlama ve bindirme bağlantısıyla bağlanmıştı. Çerçeve kirişi kesildikten sonra, kolon uzunlamasına donatısı düğüm noktasındaki kısıtlamasını kaybetti ve orijinal tasarım donatısı küçüktü, bu nedenle bu üç çerçeve kolonunun güçlendirilmesi gerekiyordu.

Kirişler ve kolonlar için birçok güçlendirme yöntemi vardır ve en uzun olanları dışarıdan yapıştırılmış çelik güçlendirme, genişletilmiş kesitli güçlendirme ve fiber kompozit güçlendirmedir. Saha koşullarına göre en iyi güçlendirme yöntemini seçin. Yeraltı katının üç tarafında kesme duvarları vardır ve birinci katın kalınlığı 300 mm'dir. Bu nedenle, güçlendirme için kesiti artırma yöntemi seçilir.

KZ2'nin birinci katın altında bir kesme duvarı yoktur. Sahadaki gerçek duruma göre, takviye için dışarıdan yapıştırılmış çelik takviye yöntemi seçilmiştir. Bu yöntem kısa bir inşaat süresine, hızlı bir hıza ve temiz bir ortama sahiptir.

Birinci katta kiriş ve döşemelerin güçlendirilmesi

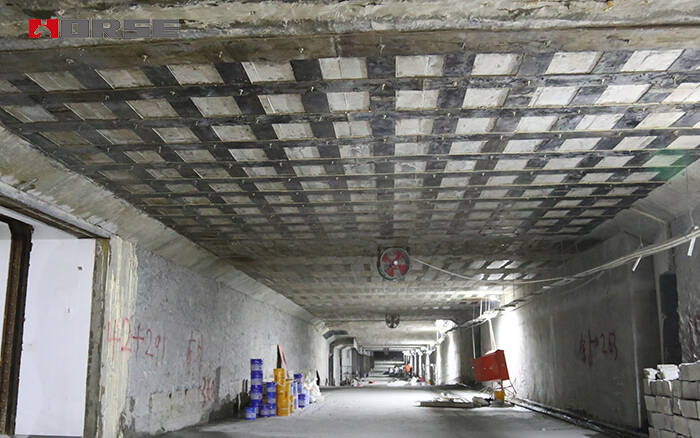

Sahibinin birinci kata jeotermal enerji ekleme talebi nedeniyle yük metrekare başına 2kN artmış, bu da bazı kirişlerin ve döşeme donatılarının şartname ve gerekli donatı gereksinimlerini karşılayamamasına neden olmuştur. Döşemenin üst donatısı gereksinimleri karşılamadığında, donatı için döşeme desteğinin üstüne ince bir çelik plaka eklenir. Döşemenin alt donatısı gereksinimleri karşılamadığında, döşemeyi desteklemek için döşemenin altına bir çelik kiriş eklenir ve çelik kiriş, döşemeyi çevreleyen beton kirişe menteşeli olarak bağlanır.

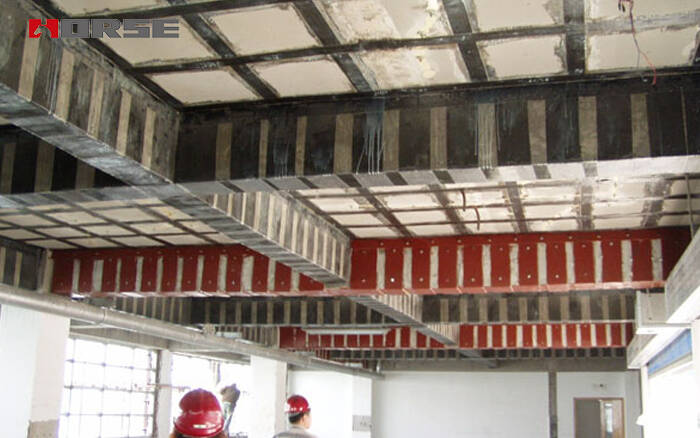

Kiriş takviyesi gereksinimleri karşılamadığında, kiriş karbon fiberle takviye edilir. Bu yöntem inşa edilmesi basit, performansı güvenilir ve takviyede etkilidir.

Çözüm

Projenin detaylı analizi, gereksinimleri karşılamayan kirişleri, döşemeleri ve kolonları güçlendirmek için farklı bileşenler için basit inşaat ve güvenilir tedavi önlemlerinin seçilmesi, projenin tasarımını güvenli, ekonomik, uygulanabilir ve makul hale getirir. Belirli önlemler aşağıdaki gibidir:

(1) Ayrıntılı hesaplamalar iki hesaplama programı aracılığıyla gerçekleştirilir. Projenin genel göstergeleri şartname gereksinimlerini karşılar ve iki yazılımın hesaplama sonuçları hemen hemen aynıdır ve hesaplama sonuçları makul, güvenli ve güvenilirdir.

(2) KZ1 bodrumundaki beton duvar için, onu güçlendirmek için genişletilmiş kesit yöntemini kullanın ve yeni eklenen çelik çubuklar doğrudan beton duvara sabitlenebilir. Betonu olmayan KZ2 bodrum kısmı için, dışarıdan yapıştırılan çelik takviye yöntemi benimsenir, alt çelik plaka ankraj cıvataları aracılığıyla döşeme levhasına bağlanır ve takviye açılı çeliği doğrudan şantiyede alt plakaya kaynaklanır.

(3) Birinci kata jeotermal ısı eklenmesi ve döşemenin üstünde yetersiz takviye. Döşeme desteğinin üstüne takviye için çelik plakalar eklenir. Döşemenin alt takviyesi yetersizdir. Döşemenin altına çelik kiriş destek plakası eklenir. Kiriş takviyesi yetersiz olduğunda, takviye için karbon fiber yapıştırma yöntemi kullanılır.
