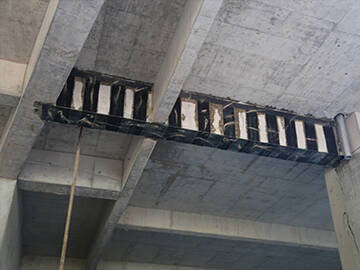

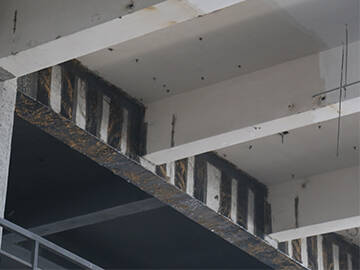

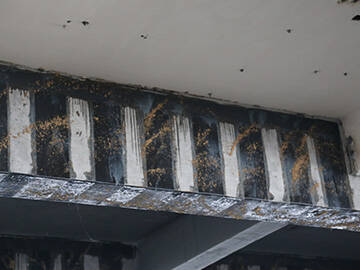

Beton Kiriş Güçlendirme

Proje Genel Bakışı

Suzhou'daki bir inşaat projesinde beş katlı bir çerçeve, kolonun altında bağımsız bir temel ve kısmi kolonun altında şerit temel bulunmaktadır. Temel kirişinin boyutu 1100mmx800mm'dir. Temel kirişi donatısı bindirme kaynak işleminin ikinci inşaat bölümünde, mühendislik yönetimi nedenlerinden dolayı, HRB40025 donatısı E43 tipi kaynak çubuğu ile kaynaklanmış, bu da bindirme kaynak testinde kırılgan kırılmaya neden olmuş ve kaynaklı birleştirme testinde başarısız olmuştur.

Çok sayıda temel kirişi dahil olduğundan, yeniden inşa maliyeti nispeten yüksektir. Çok taraflı istişareden sonra, tasarım enstitüsünün aynı planı yayınlaması konusunda anlaşmaya varıldı. Araştırma ve analizden sonra, tasarımcılar beton yapı takviyesi için mevcut teknik özelliklere dayalı bir karbon fiber takviye şeması ortaya koydular. İleri teknolojiye ulaşın, güvenli ve uygulanabilir, ekonomik ve makul ve kaliteyi garanti edin.

Tasarım hesabı ve yapısal güçlendirme yöntemi

Tasarım Hesaplaması

Orijinal yapının inşaat çizimine göre, temel kirişinin altındaki ana donatı 8025 ve kiriş yüzeyindeki ana donatı 16 boyutundadır. Sahibin, tasarım, denetim ve inşaatın ortak danışmanlığına göre, kaynak kalitesi tasarım gereksinimlerini karşılamayan çelik çubuğun tasarım dayanımı 210 MPa'ya düşürülür ve kaynak pozisyonunun daha az stresli bir pozisyon olması olumlu faktörünü göz önünde bulundurarak, donatı yalnızca kirişin üst yüzeyine kaynaklanır. Derzde, donatı 150 MPa mukavemete sahip 8 25 çelik çubuğa eşdeğerdir. Aynı malzeme karbon fiber kumaş kullanır, nihai çekme dayanımı 3550 MPa, kalınlık t 0,167 mm / katman ve elastik modülü 2,35x105 MPa'dır.

Yapısal güçlendirme planı

Tasarım hesabına göre, sahadaki gerçek inşaat durumu göz önünde bulundurularak, iki kat yapıştırılırsa, macunun uzunluğu 2000 mm, alt katman 900 mm ve yüzey katmanı 750 mm karbon fiber kumaştır. Üç kat yapıştırılırsa, yapıştırmanın uzunluğu 2700 mm'dir. Alt katman 600 mm, ikinci katman 600 mm ve yüzey katmanı 450 mm karbon fiber kumaştır.

Karbon fiber yapım prosedürleri ve süreç gereksinimleri

Karbon fiber takviyeli yapıdan önce, karbon fiber macunlu yapı sırasında yapı veya bileşenler üzerindeki yükü en aza indirmek için yükün bir kısmı mümkün olduğunca kaldırılmalıdır. Takviyeli yapı süreci şunlardır: beton taban işlemi, astar kaplama, epoksi macunla kusur onarımı, karbon fiber levha, kürleme ve kabul.

Çözüm

Bu projenin örneğinden, karbon fiber takviyesinin yüksek mukavemet, kullanışlı yapı, güvenilir takviye teknolojisi ve iyi takviye etkisi özelliklerine sahip olduğu ve projenin 3 yıldır kullanıldığı ve iyi durumda olduğu görülmektedir. Bu nedenle, uzunlamasına takviye kaynağı nedeniyle yetersiz çekme mukavemetine sahip betonarme kirişleri güçlendirmek için karbon fiber kullanımının başarılı olduğuna inanıyoruz.
