Kiriş Güçlendirme

Son yıllarda bilim ve teknolojinin gelişmesi ve yeni malzemelerin uygulamaya konulmasıyla birlikte hızlı ve etkili bir güçlendirme yöntemi olan karbon fiber güçlendirme yöntemi ortaya çıkmıştır.

Yöntem, taşıma kapasitesini güçlendirmek veya iyileştirmek için bileşenin yüzeyine bir veya daha fazla karbon fiber kumaş katmanı yapıştırarak yapısal güvenlik gereksinimlerini karşılamaktır. Bu yöntemin güçlendirme prensibi temel olarak orijinal bağlama çeliği güçlendirme yöntemiyle aynıdır. Sadece daha yüksek mukavemete, daha ince kalınlığa ve daha hafif ağırlığa sahip bir karbon fiber, bina boşluğuna daha az etki, orijinal yapıya zarar vermeme, yapısal ağırlıkta artış olmaması vb. gibi karşılık gelen avantajlara sahip çelik levhanın yerini alır. Dahası, karbon fiber mükemmel fiziksel ve mekanik özelliklere, yüksek çekme mukavemetine ve güçlü korozyon direncine sahiptir. Bu özellikler onu beton yapıların güçlendirilmesi için çok uygun hale getirir.

Proje Genel Bakışı

Guanghua No. 1 Ortaokulu'nda bir öğretim binası inşa halindedir. Merdivenlerin birinci katında bulunan bir kiriş, bir tasarım hatası nedeniyle, uzunlamasına gerilmiş çelik güçlendirme yapılandırması yetersizdir ve taşıma kapasitesi normal kullanım gereksinimlerini karşılayamaz ve eğilme taşıma kapasitesini iyileştirmek için yapısal güçlendirme gereklidir. Sahibinin inşaat süresi için nispeten sıkı gereksinimleri vardır ve güçlendirme, dekorasyondan sonraki görünümü etkilemeyecektir. Saha açısından bakıldığında, bina alanının etkili kullanımı yetersizdir ve net yükseklikte belirli kısıtlamalar vardır. Bu faktörleri birleştirerek, uygun ve hızlı inşaat için karbon fiber güçlendirme yapıştırma yöntemi seçildi.

Güçlendirme planı

Güçlendirme malzemesi HM-20 12K T700 karbon fiber kumaş ve destekleyici yapısal yapıştırıcı HM karbon fiber yapıştırıcı serisini benimser

Hesaplama analizleri ve daha önce yapılan deneysel araştırma sonuçları dikkate alınarak, kirişin alt yüzeyine iki kat karbon fiber bez yapıştırılması ve ankraj olarak U şeklindeki kasnağın kullanılmasına karar verilmiştir.

İnşaat teknolojisinin güçlendirilmesi

1) Yüzey işlemi: Yapıştırmadan önce, karbon fiber bezle önceden yapıştırılmış beton bileşeninin yüzeyini toz ve yağdan arındırmak için kazıyın ve düzeltin ve ardından asetonla temizleyin.

2) Taban yapıştırıcısını uygulayın: HM-180 taban yapıştırıcısını belirtilen orana göre ayarlayın, eşit şekilde karıştırın ve betonun yüzeyine eşit şekilde uygulayın.

3) Tesviye tutkalı uygulayın: Taban kauçuğu dokunulabilecek kadar kuruduktan sonra, HM-180CE tesviye tutkalını belirtilen orana göre ayarlayın ve eşit şekilde karıştırın ve tesviye için bileşenin düz olmayan yüzeyine uygulayın.

4) Nüfuz edici yapıştırıcıyı uygulayın: Taban yapıştırıcısı ve tesviye yapıştırıcısı kürlendikten sonra, HM-180C3P nüfuz edici yapıştırıcıyı belirtilen orana göre ayarlayın ve eşit şekilde karıştırın ve karbon fiber bezin yapıştırılması gereken kısma uygulayın.

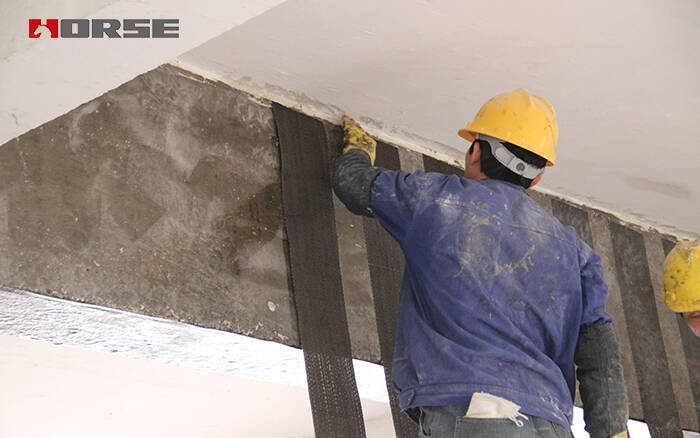

5) Karbon fiber kumaşı yapıştırın: Karbon fiber kumaşı tutkalla kaplanmış beton kirişin yüzeyine yapıştırın ve bir rulo kullanarak tek yönde yuvarlayarak hava kabarcıklarını dışarı atın, böylece karbon fiber kumaş ve kiriş yüzeyi sıkıca birbirine yapışmış olur.

Güçlendirme etkisi

"Karbon Fiber Levha Takviyeli Beton Yapılar İçin Teknik Şartname"nin ilgili formülünün hesaplanmasına göre, kiriş güçlendirildikten sonra eğilme taşıma kapasitesi, orijinal temelden yaklaşık %35 daha fazla olan 12,8 kN·m artmıştır ve bu da taşıma kapasitesini karşılamaktadır. Güç gereksinimleri. Güçlendirmeden sonra, karbon fiber ve orijinal bileşenin yüzeyi sağlam ve entegre bir şekilde yapıştırılır. Macunun en kalın kısmı, kirişin altındaki U şeklindeki çemberdir (4 katman) ve kalınlığı 0,5 mm'den azdır, bu da temelde yapısal elemanın ağırlığını ve kesit boyutunu artırmaz. Ayrıca, güçlendirme inşaat süresi kısadır, alan küçüktür ve güçlendirmeden sonra dekorasyon etkisi etkilenmez, bu da sahibinin gereksinimlerini tam olarak karşılar. Ayrıca, karbon fiber malzeme güçlü bir dayanıklılığa ve korozyon direncine sahiptir ve gelecekte düzenli bakım gerektirmez. Kısacası, bu güçlendirme tatmin edici sonuçlar elde etmiştir.
