Karbon Fiber ile Birleştirilmiş Çelik Levha Bağlama Tekniğinin U

Proje Genel Bakışı

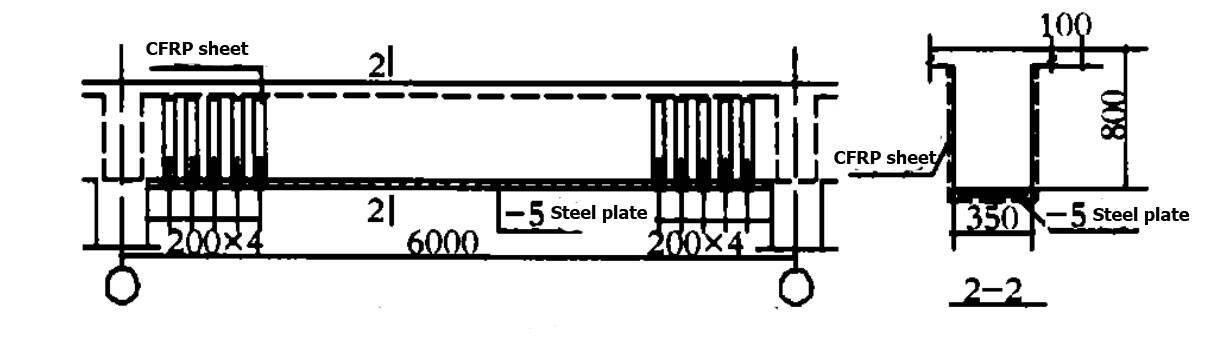

Şanghay Avrasya Yiming Alışveriş Merkezi, orijinal kauçuk fabrikasının fabrika binasından dönüştürüldü. Orijinal bina, 6 m kiriş açıklığına sahip 7 katlı bir çerçeve yapıdır. Kullanım işlevlerindeki değişiklikler nedeniyle, orijinal yapı, kirişlerin, döşemelerin ve kolonların güçlendirilmesi dahil olmak üzere yeniden inşa planına göre güçlendirilmelidir. Güçlendirme şemasının tasarımında çeşitli güçlendirme teknikleri kullanılır; bunlar arasında kirişler, karbon fiber güçlendirme ile birleştirilmiş bağlama çeliği teknolojisi ile güçlendirilmiştir. Orijinal inşaat çizimlerine ek olarak, tasarım ayrıca eski betonun fiziksel yapı muayene sonuçlarına da atıfta bulunur. Güçlendirme çelik plakası 16 manganez çelikten yapılmıştır. Kontrol hesabının sonuçlarına göre, tasarım 4 mm veya 5 mm çelik plaka ve HM-120 yapı yapısal tutkalı benimser. Güçlendirilecek kirişin kesme kuvveti yetersiz olduğunda, HM-20 tek yönlü karbon fiber kumaş (CFRP) ve karşılık gelen reçine takviyesi kullanılır (bkz. Şekil 1).

Güçlendirme süreci

Betonarme kiriş yüzey ve çelik levha yüzey işlemleri-donatı elemanının boşaltılması (kriko ile kaldırılması)-yapıştırıcı hazırlanması-kaplama tutkalı-çelik levhanın yapıştırılması-sabit basınç-kürleme-karbon fiber sarma-destek boşaltma ve sökme-kumlama ve korozyon önleyici boyama

İnşaatta dikkat edilecek noktalar

Bitmiş ürün koruması

(1) İşlenmiş beton tabanı koruyun ve kurutulacak beton yüzeyini, yüzeye toz düşmesini önlemek için muhafazalarla kapatın.

(2) Astarın kauçuk yüzeyinin korunması için, inşaat ortamına bağlı olarak, gerekirse tozu önlemek için örtün.

(3) Kesilen karbon fiber levhalar, kırışıklıklardan kaçınmak ve su veya toz almamak için dikkatlice saklanmalıdır. Karbon fiber talaşlarının neden olduğu kısa devreleri önlemek için kesme sırasında elektrikli ekipmanlardan uzak tutun.

Güvenli inşaatın temel noktaları

(1) Donatı miktarının fazla olması ve inşaat süresinin kısa olması nedeniyle, inşaat düzenlemeleri sırasında iş yerlerinin bölünmesine dikkat edilmelidir. Elektrikli kaynak ve gaz kesme işlemleri ile yapıştırma işlemleri arasında belirli bir güvenli mesafe olmalıdır.

(2) Kapalı alanda çalışacak iskeleler, iskele kurucuları tarafından yönetmeliklere uygun olarak kurulacak ve işçilerin güvenli bir şekilde çalışmasını sağlayacak şekilde güvenli ve sağlam olacaktır.
