Beton Onarımı İçin Karbon Fiber Levhalar

Proje Genel Bakışı

Proje, birinci katta bir restoran ve diğer katlarda ofis alanları bulunan, beton çerçeveli iki katlı kapsamlı, yüksek kaliteli bir ofis binasıdır. Alan yeniden inşası ihtiyacı nedeniyle, bölmeler eklemeden orijinal ofis binasının açıklık modülünü artırmadan ofis binasının genişletilmesi gerekmektedir. Ve özel işlem gereksinimleri nedeniyle, projede ön gerilimli boru kazık temeli kullanılmıştır. Bu tasarım kısıtlamalarına ve gerçek inşaat koşullarına dayanarak, orijinal yapısal formu kullanmaya devam eden ve yeni ve eski binalar arasında sağlam bir bağlantı benimseyen bir inşaat planı seçtik.

Tasarım planı belirlendikten sonra, mal sahibi orijinal yapı performansının yerinde ölçümünü yapmak üzere profesyonel bir ev değerlendirme ajansı görevlendirdi. İnceleme sonuçlarına, orijinal yapının çelik çubuk konfigürasyonuna, uzantı parçasının yapısal bilgisayar analizine ve yapısal sismik kontrol sonuçlarına göre, orijinal yapının yetersiz eğilme payına sahip 4 kiriş bölümüne sahip olduğu ve güçlendirilmesi gerektiği bulundu.

Sahadaki inşaat şartlarına göre donatıda karbon fiber bağlama yöntemi veya çelik bağlama yöntemi ilk etapta seçilir.

Karbon fiber levhanın takviye prensibi

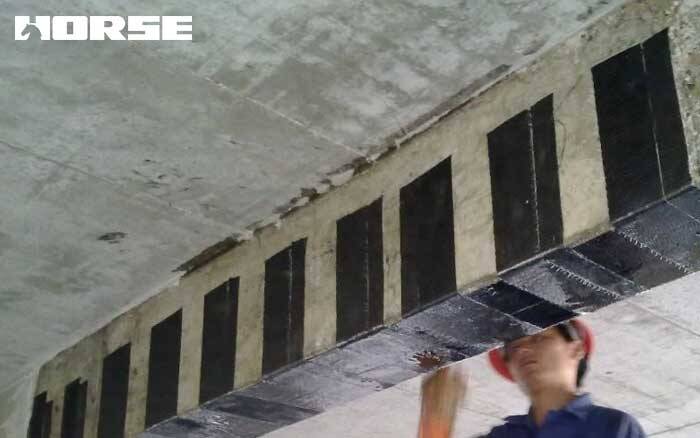

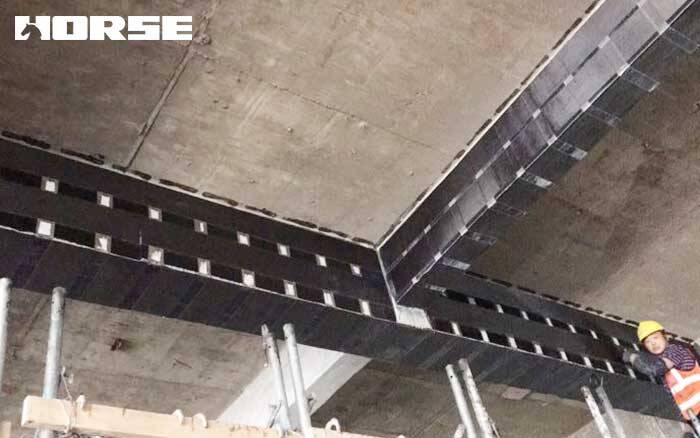

Karbon fiber levhalar, destekleyici reçinesini kullanarak karbon fiber levhaları bina yapısının yüzeyine yapıştırarak bina yapısını güçlendirmek için kullanılır. Bağlayıcı reçinenin kayma mukavemeti, beton bileşeni tarafından taşınan yükü karbon fiber levhaya aktarmak için kullanılır, böylece sonradan bağlanmış karbon fiber levha ve orijinal betonarme bileşen dış yük kuvvetini birlikte taşıyabilir. Güçlendirme sonunda üst üste binen bir kuvvet etkisi üretir ve güçlendirme için kullanılan karbon fiber levha bina yapısının takviyesine eşdeğerdir.

Karbon fiber levha takviyesinin özellikleri ve bağlanmış çelik takviye teknolojisiyle karşılaştırılması

(1) Karbon fiber levha takviye yapısı kullanışlı, verimlidir ve iyi bir işlevselliğe sahiptir. Takviye yapısı sırasında cıvata ve perçin sabitlemeye gerek yoktur ve mevcut yapıya çok az zarar veren, mevcut yapının bütünlüğünü etkilemeyen ve inşaat kalitesini garanti altına almak kolay olan gerekli parçalara döşenir ve yapıştırılır. Bağlayıcı çelik takviye teknolojisinin çalışması nispeten karmaşıktır. Bu projenin ikinci katı ve çatı kirişlerinin alt kısmı tavan olmadan tasarlanmıştır, yapı açığa çıkar ve orijinal yapıda küçük değişiklikler içeren takviye şeması ilk tercihtir.

2) Karbon fiber levha takviyesi temel olarak yapının kalıcı yükünü artırmaz veya çok az artırır. Karbon fiber levha yapıştırıldıktan sonra, m başına ağırlık 1,0 kg'dan azdır ve yapıştırılan tabakanın kalınlığı sadece 1 mm'dir. Takviye ve onarımdan sonra, mevcut yapının ağırlığı ve boyutu temel olarak artmaz.

3) Bonded çelik takviye teknolojisi tuzlu toprak ortamında, deniz ortamında ve kimyasal erozyon ortamında kullanılamaz. Bu nedenle, yeraltı yapılarında, su temini ve drenaj yapılarında, hidrolik yapılarda, liman yapılarında, kimyasal atölyelerde vb. korozyon projelerinin takviye edilmesinde sınırlıdır. Projenin bir kısmının, yer yüzeyinin altındaki ve toprakla temas eden kiriş bölümünü takviye etmesi gerektiğinden, çelik bağlama yöntemi sınırlıdır.

4) Karbon fiber levha donatısı, beton yapının hesaplama yöntemine göre hesaplanabilir, böylece donatının etkisi garanti altına alınabilir ve donatıdan sonra yapının hizmet ömrü ve güvenilirliğinin hesaplanması mümkün olur.

İnşaat teknolojisi ve karbon fiber levha takviyeli inşaat teknolojisinin uygulanması

Karbon fiber levha donatılarının yapım süreci; boşaltma, alt tabaka işlemi, astar kaplama, tesviye, yapıştırma ve koruma işlemlerinden oluşmaktadır.

Çözüm

Bu proje, eski beton yapıyı malzeme inşaat teknolojisi ve diğer yönlerden güçlendirmek için karbon fiber levha güçlendirme teknolojisini kullanmayı seçiyor. Uygulama, çevre üzerindeki müdahale etkisinin ve eski yapının bozulmasının çok küçük olduğunu ve bunun da sahibinin gereksinimlerini tam olarak karşıladığını kanıtladı. Uzun vadede, bu teknoloji inşaat teknolojisi için modern mühendislik inşaatının gereksinimlerini karşılıyor, çevre korumaya elverişli ve yapısal güçlendirme alanında baskın bir konuma sahip olacak.
