Eski Bina Onarımı ve Bakımı

Proje vakaları

Belirli bir bina yapısının orijinal amacı endüstriyel bir binaydı. Şimdi, yaklaşık 1000 ton kapasiteli bir soğuk hava deposunun taşıma kapasitesini karşılayabilmesi için yapısal güçlendirme ve dönüşüm yapılması planlanıyor. Binanın yapısı yerinde dökme beton çerçeve yapı sistemidir. Her katın döşeme levhası, 10 cm kalınlığında, C25 beton dayanımına ve HRB335 çelik çubuk dayanımına sahip beton yapı döşeme levhasından yapılmıştır. Önceden dökülmüş beton boru kazıklar çakılır. Bina alanı yaklaşık 3600 m2 olup, yer üstünde 5 kat ve yer altında 1 kat bulunmaktadır. Yapının beton kirişinin boyutu kuvvet aralığında olup, kolonun boyutu ve beton dayanımı kuvvet gereksinimini karşılayabilmektedir.

Eski bina taşıma kapasitesinin yapısal testi

Eski binanın güçlendirme tasarım planını formüle etmeden önce, binanın mevcut yapısı ve performansı test edilmeli ve denetlenmelidir. Yapının temel teknik gereksinimleri, denetimin ekonomik ve zaman göstergeleri dikkate alınarak, evin beton yapısını denetlemek için üç gösterge belirlenir. Yani, betonarme kolonlar, betonarme kirişler ve betonarme döşemeler dahil olmak üzere beton yapılarda beton dayanımının denetlenmesi. Betonarme kolonlar, betonarme kirişler ve betonarme döşemeler dahil olmak üzere yapıdaki betonarme betonun karbonizasyon derinliğinin denetlenmesi. Betonarme kolonlar, betonarme kirişler ve betonarme döşemeler dahil olmak üzere beton yapılarda çelik çubukların korozyon derecesinin denetlenmesi. Test sırasında, beton bileşenin yüzeyi, yapısal dayanımın sonucunu etkileyebilecek toz, döküntü ve diğer nesneleri gidermek için önce düzeltilmelidir. Daha sonra ölçüm alanını bölmek için geri tepme test cihazı kullanılır. Farklı bileşenler için, yaylanma testi için ayrı denetim lotları bölünmeli ve gerektiğinde test alanında karot delme testi yapılmalıdır. Matkap çekirdeğinin gücü, en tutarlı sonucu elde etmek için betonun geri tepme gücünü düzeltmek için kullanılır. Ayrıca, karbonatlaşma derinliği farklı beton ölçüm alanları için tespit edilmelidir, çünkü farklı karbonatlaşma derinlikleri tespit edilen tespit değeri üzerinde belirli bir etkiye sahiptir ve geri tepme değerini azaltacaktır, bu nedenle doğru tespit yapılmalıdır.

Eski bina yapısının test sonuçları

1) Eski binanın yapısal beton dayanımını inceleyin. Test sonuçları, bina yapı betonunun basınç dayanımının orijinal tasarımdaki C30 gereksinimini karşılayabileceğini göstermektedir. Bir kattaki toplama noktasının verilerinde hafif bir sapma olduğu sürece, orijinal yapısal tasarım dayanımı karşılanamaz. Bu nedenle, yapının hesaplanmasında ve donatı tasarımında, betonun dayanımı orijinal tasarım dayanımı kullanılarak yapılmalıdır. Kolonun dayanımı C25'tir ve kirişler ve plakalar için de aynı şey geçerlidir. Geri tepme değeri orijinal tasarımın gereksinimlerini karşıladığı için, dayanımı azaltmaya gerek yoktur.

2) Yapısal betonun karbonasyon derinliğinin test edilmesinin sonuçları, beton yapının karbonasyon derinliğinin nispeten derin olduğunu ve gelişmenin nispeten hızlı olduğunu göstermektedir. Beton karbonizasyonunun derinleşmesi nedeniyle beton alkalinitesini kaybedecek, bu da çelik çubukların korunması için çok elverişsizdir ve ayrıca yapının dayanıklılığını etkileyecektir. Bu nedenle, bu test öğesinin test sonuçlarına göre, binanın genel takviyesi belirli bir teknik işlem derecesi gerektirmektedir. Yapının aşınmasını önleyin ve yapının karbonizasyonunun yapının gelecekteki kullanımında makul bir şekilde geliştirilebilmesini sağlayın.

3) Beton yapının donatılarının korozyon derecesinin test raporu, bina yapısının betonarme donatılarının korozyonunun belirli bir ölçüde geliştiğini, ancak korozyon durumunun çok ciddi olmadığını göstermektedir. Erozyonun derinliği ve alanı çelik çubuğun orijinal çapının 1/10'una ulaşmamıştır, bu nedenle mekanik performans hala gereksinimleri karşılamaktadır. Bu, birbirlerinin işlenmesinin temeli olarak hizmet eden betonarme karbonizasyon raporuyla da karşılıklı olarak doğrulanmaktadır. Bu nedenle, dönüşümün tasarım planında betondaki çelik çubukların korozyon gelişiminin nasıl önleneceği ve geciktirileceği dikkate alınmalıdır.

Takviye planının seçimi ve takviye işleminin kapsamı

1) Bileşenin yüzeyindeki koruyucu tabaka çimento harcı ile onarılmalı ve çatlamış beton yapı bileşenini onarmak için otomatik basınçlı enjeksiyon teknolojisi kullanılmalıdır. Çünkü beton elemanlarda çatlaklar varsa, bunları aynı mukavemetteki beton malzemelerle onarmak yeterli değildir. Geçici olarak mukavemet oluşturulabilse de, yapıştırıcı yoksa dökülen beton arasındaki yapışma yetersizdir. Mukavemet oluştuktan sonra kendiliğinden düşecektir ve bu da onarımın etkisini etkileyecektir.

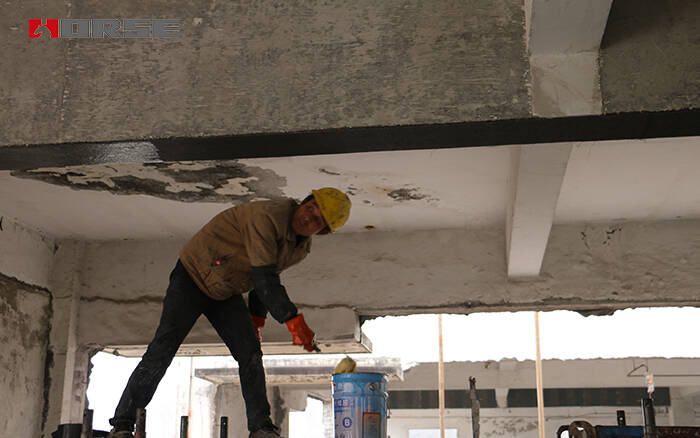

2) Kirişin alt kısmında ve döşemenin alt kısmında bulunan beton yapı çatlakları için, bileşenleri güçlendirmek ve işlemek için tek yönlü karbon fiber kumaş yapıştırma yöntemi kullanılır. Kirişin ve plakanın üst kısmında oluşan dikey veya eğimli çatlaklar ve bileşenlerin eğilme ve kesme direnci üzerinde belirli bir etkisi olan çatlaklar için, tek yönlü karbon fiber kumaş, bileşenlerin güçlendirilmesi ve işlenmesi için de kullanılır. Karbon fiber güçlendirmesinden önce, karbon fiberin mukavemeti hesaplanmalı ve karbon fiber kumaşın boyutu ve miktarı, güçlendirmeden sonraki kuvvet performansının daha sonraki kullanımda gereksinimleri karşılayabileceğinden emin olmak için tasarlanmalıdır.

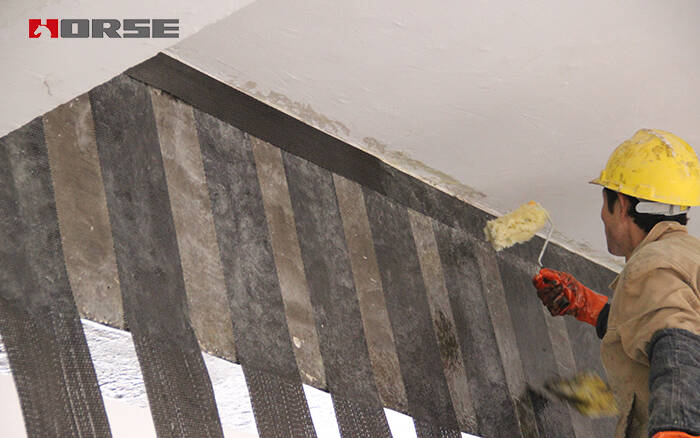

3) Orijinal kirişlerde oluşan eğik kesme çatlakları için, tek yönlü karbon fiber kumaş ve U şeklindeki kartlar da takviye için kullanılır ve çatlaklara sahip birincil ve ikincil kiriş düğümleri de tek yönlü karbon fiber kumaş ve U şeklindeki kartlarla takviye edilir. U şeklindeki kart, yapısal sistemde aktarılan kesme kuvvetini taşıyabildiğinden, kesme direncinde rol oynamak için kiriş gövdesinin içine bir parça etriye eklemekle eşdeğerdir. Bu nedenle, U şeklindeki kelepçeyi artırmak, betonun mukavemetini artırmak için büyük önem taşır ve aynı zamanda takviyenin vazgeçilmez bir parçasıdır.

Takviye için kullanılan malzemeler

1) Yapısal donatı planında kullanılacak malzemelerin çekme dayanımı standart değeri 3000 MPa'dan az olmamalı, kalınlığı 0,11 mm'ye ulaşmalı, uzama oranı %1,6'dan az olmamalı, diğer malzeme göstergeleri de "Karbon Elyaf"a uygun olmalıdır. Sac Takviyeli Beton Yapılar İçin Teknik Şartnamenin 3.2. maddesinin ilgili şartları. Şantiyeye girmeden önce, inşaat birimi giren malzemelerin yeterlilik belgelerini ve muayene raporunu kontrol etmeli ve şantiyeye girmeden önce kalitesinin ilgili şartları karşılaması gerekir. Ayrıca, niteliksiz malzemelerin şantiyeden kararlı bir şekilde dışlanması için numune alma yeniden muayenesi yapılmalıdır.

2) Eşleşen reçine bağlı malzemeler için, çekme dayanımı en az 12 olan küçük çekme karbon fiber levhalı bir polipropilen malzeme işleme için kullanılmalıdır. Bu tür malzemeler güçlü çekme özelliklerine sahiptir ve takviyede kullanıldığında yapının mukavemetini büyük ölçüde artırabilir. Bu malzemenin etkisi altında, çatlaklar veya yetersiz mukavemet üreten bileşenler, çekme mukavemetinin özel gereksinimlerini karşılayabilir ve bu da bina yapısının dayanıklılığını büyük ölçüde artırır.

3) Kullanılan yapısal malzemeler, betonarme vb. mevcut ulusal yönetmeliklerin gerekliliklerini karşılamalı, çelik çubukların dayanımı HRB335'ten az olmamalı, betonun dayanımı C30'dan az olmamalı ve çimento harcının dayanımı M7.5'ten az olmamalıdır. Bu tür bir dayanım birçok testle doğrulanmıştır. Yeraltı kısmında nem geçirmez olarak M10 çimento harcı kullanılmaktadır. Dayanım yetersizse, taşıyıcı duvarın taşıma kapasitesi, taşıma kapasitesi ve kesme kapasitesi ilgili gereklilikleri karşılayana kadar test edilmeli ve hesaplanmalıdır.

Tek yönlü karbon fiber kumaşla takviye için özel gereksinimler

Takviyeden önce, beton bileşeninin yüzeyi önce işlenmeli ve beton bileşeninin yüzeyindeki dekoratif tabaka, bileşenin yüzeyinin bir sonraki adım için kullanılabilmesi için yapısal tabakayı açığa çıkarmak için temizlenmelidir. Temizlendikten sonra, harç tabakasının kolayca uygulanabilmesi için betonun yüzeyi takvimlenmelidir. Düzleştirdikten sonra, yapısal tabaka açığa çıkar çünkü kuvvet gereksinimlerini karşılamak için dekorasyon tabakası yapısal tabakaya bağlanmalıdır, bu nedenle yüzey işlenmelidir. Takviye tamamlandıktan sonra, ilgili kabul ve muayene "Karbon Fiber Levha Takviyeli Beton Yapılar için Teknik Şartname" uyarınca yapılmalıdır. Karbon fiber kumaşın takviye sürecinde, karbon fiber iletken olduğundan, kurulum süreci sırasında karbon fiber kumaşın iletkenliğinden kaynaklanan kişisel yaralanma veya ölümü önlemek için inşaat süreci boyunca elektrikli ekipmandan uzak tutulmalıdır. İnşaat sırasında, gizli işlerin her bir katmanı kontrol edilmeli ve kabul edilmeli ve yalnızca önceki işlem inşaat gereksinimlerini karşılayabildiğinde bir sonraki işleme aktarılabilir. Önceki proses inşaat şartlarını karşılamıyorsa derhal düzeltilmeli ve yeterlilik sağlanana kadar bir sonraki prosese girilmelidir, aksi takdirde kabul kesinlikle yasaktır.

Çözüm

Yeni bir güçlendirme teknolojisi olarak, tek yönlü karbon fiber kumaş güçlendirme teknolojisi eski binaların yapısal güçlendirmesinde yaygın olarak kullanılmıştır. Karbon fiber kumaşın etki mekanizması esas olarak çelik çubukların kuvvetini paylaşmak ve beton elemanların eğilme ve kesme direncini iyileştirmektir. Karbon fiber kumaşın avantajları, yapının nispeten basit olması, işçilik maliyetinin daha düşük olması, inşaat süresinin daha kısa ve daha ekonomik olması, güçlendirme etkisinin çok iyi olması ve çok iyi korozyon direncine sahip olması ve ek bakım gerektirmemesidir. Bu nedenle, bu performansı nedeniyle karbon fiber kullanımı giderek yaygınlaşmıştır. Bu makale, genel meslektaşlara biraz rehberlik sağlamak umuduyla, bir projede karbon fiber kumaş takviyesinin uygulanması yoluyla eski binaların yenilenmesinde karbon fiber güçlendirme teknolojisinin uygulamasını kısaca tanıtmaktadır.
