Proje - Hastane

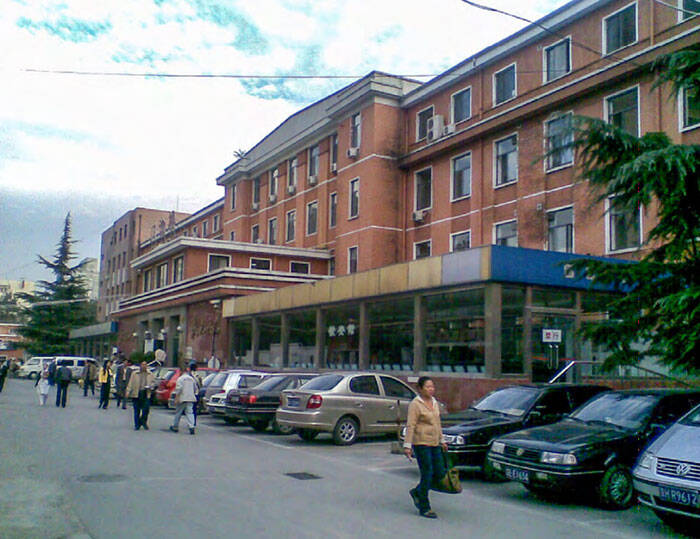

Deprem güçlendirmesinden önce

Hastane

Belirli bir hastanenin “工” şeklindeki binası 1958 yılında inşa edilmiştir. Altı kat yukarıda (kısmen beş kat) ve bir kat yer altında olmak üzere tuğla-beton bir yapıdır. Toplam bina alanı 23.337 metrekaredir ve bina planı temel olarak "I" şeklindedir (binanın birinci kat planı Şekil 1'de gösterilmiştir). "工" şeklinin kuzey kısmı ayakta tedavi binası, güney kısmı koğuş binası, doğu kısmı tıbbi teknoloji binası ve batı kısmı acil servis binasıdır. Ev, 1950'lerdeki hastane mimarisinin tipik özelliklerine sahiptir. "I" şeklindeki hastane düzeni, kırmızı tuğla ve beyaz gri dış duvarları ve ağır terrazzo zemini, dönemin derin izlerini taşır. Bu aynı zamanda, sahibinin bu güçlendirme ve yenilemede orijinal stilin orijinal tarihi işaretini korumayı önerdiği kısımdır.

Ev, tasarım hizmet ömrü için 50 yıllık sınırı aştı. Evin kullanılmaya devam edilebilmesi için öncelikle yapısal güvenlik ve sismik değerlendirmeden geçmesi ve değerlendirme sonuçlarına göre ilgili işlemlerin yapılması gerekiyor. Ayrıca koğuş binasının orijinal tesisleri artık hastanenin işlevsel gereksinimlerini karşılayamıyor, bu nedenle güçlendirme ve yenileme kararı alındı.

Evin sismik güçlendirme kategorisi, temel güçlendirme kategorisidir ve sismik değerlendirme, 30 yıllık bir sonraki tasarım hizmet ömrüne sahip A kategorisi yöntemine göre yapılmalıdır. Yapısal değerlendirmeden sonra, güvenlik seviyesi Csu olarak derecelendirilir. Ev yerel olarak tehlikelidir ve derhal önlemler alınmalıdır. Sismik dayanıklılık, ilgili standartların gereksinimlerini karşılamaz ve genel güçlendirme gerektirir.

Güçlendirilmiş teknik çözüm

Ev, sekiz deformasyon derzi ile dokuz bölüme ayrılmıştır ve yapı tanımlaması ve takviyesi de dokuz bağımsız eve ayrılmıştır. Bunlar arasında, "I" şeklindeki ana yapının statik güvenliği ve sismik güvenliği gereksinimleri karşılamamaktadır. Evin takviyesi ve yeniden inşası sırasında fon sıkıntısı nedeniyle, mal sahibi yapısal tanımlama ve takviye için 10-15 yıllık takip hizmet ömrünün kullanılmasını önermiştir. Statik kuvveti taşıma kapasitesi gereksinimlerini karşılamayan bileşenler için karşılık gelen ve hedeflenen takviye yapılır. Sismik dayanıklılık için, orijinal değerlendirme raporunda bileşenlerin sismik taşıma kapasitesinin geçerli sismik yönetmeliğe uygun olarak hesaplanması gerçekleştirilmiş ve önemli sayıda duvarın sismik gereksinimleri karşılamadığı ve tek tek güçlendirilmesi gerektiği sonucuna varılmıştır. Tasarım enstitüsü, A tipi yığma binanın değerlendirme standardının ilgili yönetmeliklerine uygun olarak sınıflandırma değerlendirmesini yeniden gerçekleştirmiş ve binanın kapsamlı sismik kapasitesini değerlendirmek için katın kapsamlı sismik kapasite endeksi yöntemini kullanmıştır. Değerlendirme sonuçlarına göre, beşinci kat hariç diğer katların kapsamlı deprem kapasite indeksi 1'den küçük olup, deprem şartlarını karşılamadığı ve güçlendirilmesi gerektiği ortaya çıkmıştır.

Binanın güçlendirilmesi, güvenlik değerlendirmesi ve sismik değerlendirme sonuçlarına dayanır ve güçlendirme planını belirlemek için kapsamlı bir değerlendirme yapılır. Ayrıca, sismik güçlendirmenin tasarım prensiplerine, yani kapsamlı sismik kapasiteyi (taşıma kapasitesi, bütünlük) iyileştirme ilkesine uyulması ve orijinal yapının kusurları göz önünde bulundurularak yapının güçlendirme hedefine ulaşması için anahtarın bulunması gerekir. Orijinal yapının düzensiz, mantıksız ve zayıf katmanları gibi olumsuz faktörleri ortadan kaldırmaya çalışın. İkinci olarak, sismik güçlendirme, genel güçlendirmeye vurgu yapan ve bileşen güçlendirmesinden kaçınan mühendislik kazası yönetiminden farklıdır. Aynı zamanda, ilgili güçlendirme planı, kullanım işlevi, inşaat yöntemi, çevresel etki ve ekonomik yönler gereksinimleri ile birlikte seçilir. Ve güçlendirme önlemlerinin etkinliğini sağlamak, orijinal yapısal elemanlara verilen hasarı en aza indirmek, güçlendirme elemanları ve orijinal yapı güvenilir bir şekilde bağlanır ve yeni ve eski elemanların koordinasyonunu sağlamak için güçlendirmeden sonra yeni zayıf katmanlardan kaçınılmalıdır. Son olarak, temelin mevcut taşıma kapasitesini tam olarak kullanarak temel donatı miktarını en aza indirin.

Yetersiz güvenliğe sahip olanlar için bileşen takviyesi ana odak noktasıdır; sismik takviye için, genel ve sismik kavram takviyesi ana odak noktasıdır ve kapsamlı genel takviye için bileşen takviyesi desteklenir. Ve taşıma kapasitesini karşılama öncülü altında, orijinal binanın tarihi özelliklerini korumaya, orijinal binanın işlevleri üzerindeki etkiyi azaltmaya ve maliyeti düşürmeye çalışın, yani güvenli, uygulanabilir ve ekonomiktir. Güçlendirilmiş katın kapsamlı sismik kapasite endeksi 1'den büyük olmalı ve kapsamlı sismik kapasite endeksinde ani değişiklikler olan yeni katlar önlenmelidir. Yani, takviyeden sonra bu katmanın kesme kapasitesi, bitişikteki bir sonraki katmanın %20'sinden fazla olmamalıdır. Bu aşıldığında, gereksinimler karşılanana kadar bir sonraki katın sismik kapasitesi aynı anda artırılmalıdır.

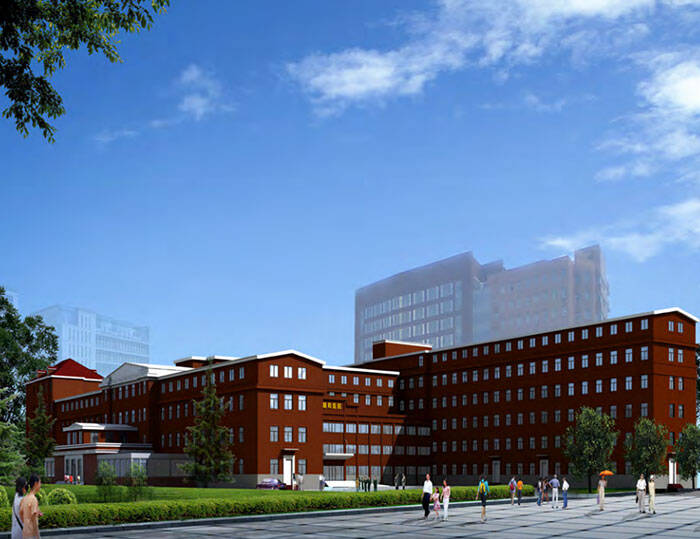

Sismik güçlendirmeden sonra

Takviye planı nihayet belirlendi:

1. Yetersiz statik kuvvete sahip bileşenleri kısmen güçlendirin ve yetersiz deprem direncine sahip sistemi güçlendirin. Çok sayıda uzunlamasına açıklık nedeniyle, ana neden uzunlamasına sismik taşıma kapasitesinin yetersiz olmasıdır. Güçlendirme yöntemi, koridorun tüm uzunlamasına duvarlarını alt birkaç katta güçlendirme yöntemini benimser. Bu, yalnızca binanın dışından dış duvarları güçlendirirken çok sayıda kazılan temelin dış trafiğe olan etkisini önlemekle kalmaz, aynı zamanda dış duvarlar evin içinden güçlendirildiğinde her evin orijinal terrazzo zeminine verilen hasarı da azaltır.

2. Yatay duvar, eşit dağıtılmış aralık ilkesine göre takviye için seçilir. Son olarak, katların dikey ve yatay yönlerinin kapsamlı sismik kapasite endeksi 1'den büyüktür ve bitişik üst katın kesme kapasitesi, zayıf tabaka veya zayıf tabaka transferini önlemek için bir sonraki katın %20'sini geçmez. Bu şekilde, kuvvet makul olur ve düzen koordine edilir, bu da evin düzeni ve kullanılabilir alanı üzerinde en az etkiye sahiptir ve maliyeti yüksek değildir.

Spesifik güçlendirme yöntemleri şunlardır:

1. Boyuna sismik kapasite yetersizdir. Yetersiz sismik yük taşıma kapasitesinin derecesine göre, duvarın bir kısmı 70 mm kalınlığında betonarme döşeme duvarı veya 50 mm kalınlığında takviyeli örgü çimento harcı yüzey takviyesi ile güçlendirilecektir. Bu kısımlar esas olarak yürüyüş yolunun her iki tarafındaki duvarlar ve birkaç yatay duvar olup, takviye aralığı kat sayısı arttıkça azalır.

2. Hemşire istasyonu vb. yerlerdeki büyük delikleri güçlendirmek ve sağlamlaştırmak için kısmen betonarme karkaslar eklenmesinin yanı sıra, zeminin kapsamlı deprem kapasitesi yeniden değerlendirilmeli ve yeniden sağlamlaştırılmalıdır.

3. Orijinal açıklığın yüksekliğine betonarme lentolar eklenir. Orijinal kapı girişi bloke edildiğinde yapı bloke olur. Yeni açıklığın statik kuvveti ve zeminin genel sismik kapasitesini göz önünde bulundurması gerekir ve duvar, betonarme lentoların eklenmesi temelinde güçlendirilmelidir.

4. Arşiv odasının zemin döşemesi ve betonarme kirişleri genişletilmiş kesitli donatılarla değiştirilmiştir. Bu sitenin birinci katındaki tuğla duvar 70 mm kalınlığında betonarme levha duvarla takviye edilmiş ve levha duvar orijinal duvarla aynı derinlikte yerleştirilmiştir. Şekil 3, yapısal donatının bir kısmının şematik diyagramıdır.

5. Orijinal terrazzo zemini korumak için, duvar güçlendirilirken ve kesilirken manuel işlemler kullanılır ve buna uygun koruyucu önlemler alınır. Son güçlendirme, yalnızca güçlendirilmiş duvara yakın yaklaşık 20 cm genişliğindeki terrazzoyu etkiler ve geri kalanı büyüktür. Terrazzo zeminin alanı iyi korunmuştur.

Bu projenin sismik güçlendirme ve yeniden inşasının "önemli" noktası, hastane binasının yapısal güvenliğini, düzenini ve akışını, ayrıca mekanik ve elektrik ekipmanlarının düzenini ve konum rezervasyonunu hesaba katmaktır. Tıbbi prosedürlerin katı gereksinimleri nedeniyle, tıbbi evlerin düzeni, alanı ve delik boyutu konusunda ilgili düzenlemeler vardır. Mimar, evin yapısal güvenlik ve hastanenin tıbbi süreç ve kullanım gereksinimleri için ilgili ulusal standartların gereksinimlerini gerçekten karşılayabilmesi için mimar ve kullanıcıyla tekrar tekrar iletişim kurmuş ve koordine olmuştur. Mimari plan düzeninin ayarlanmasıyla, yapısal güçlendirme de birçok kez ayarlanmış ve değiştirilmiştir. Ayrıca, saha düzeni ile açıklığın yeri ve boyutu ve inşa edilmiş çizim arasındaki fark nedeniyle, yapısal tasarımcı, inşaat çizimine yansıyan bileşenlerin sahada tek tek ayrıntılı saha ölçümünü gerçekleştirmek için mimarla işbirliği yapmıştır. Hastanenin elektromekanik ekipmanı, karmaşık tıbbi işlevleri nedeniyle diğer kamu binalarından daha karmaşıktır. Ayrıca, orijinal bina ekipmanı çizimleri ciddi şekilde eksiktir ve ekipman boru hatları birkaç kez çizimler olmadan yeniden modellenmiştir, bu nedenle dönüşüm oldukça zordur. Yapısal takviyenin bütünlüğünü ve etkinliğini korumak için geri kesmeyi önlemek amacıyla ekipman açıklıklarını önceden rezerve etmek amacıyla, yapı mühendisi, asma tavanı delmek ve şantiyede hendeğe birçok kez dalmak ve durumu anlamak için ilgili personeli bulmak için ekipman mühendisiyle işbirliği yaptı. Ev sahasındaki mekanik ve elektrik ekipmanını tam olarak kavradıktan sonra, yapı mühendisi, yapısal takviyenin bütünlüğünü ve sağlamlığını sağlamak ve dolaylı olarak maliyeti düşürmek için ekipman açıklığının ilgili işlemini gerçekleştirdi.

Güçlendirme ve yeniden inşanın "zor" noktası, geniş bir alanın kullanımını etkilemeden inşaat ve kullanımın nasıl gerçekleştirileceğidir. Yapı güçlendirilmeden önce üst kısımdaki tüm canlı yükler mümkün olduğunca kaldırılmalıdır. Hastane binalarının çoğu sıkı ve devrilmeleri zor olduğundan, bu dönüşüm, güçlendirme yapısını birkaç bölüme ayırmak için deformasyon derzleri kullanmayı önermektedir. Bölümlü uygulama ve rotasyon planı, güçlendirme yapısının yalnızca bazı alanları etkilemesi ve diğer alanların hala çalışır durumda olması için benimsenmiştir. Ancak, inşaat sırasında muhafaza ve ses yalıtımı önlemlerinin alınması gerekir. Birim, gürültüyü mümkün olduğunca azaltmak için inşaat süresini makul bir şekilde düzenler ve uzak uçta ve gün içinde gürültüyü ayarlar. Ayrıca, hastanenin ilgili yönetim önlemlerini formüle etmesi, hastaları bilimsel olarak düzenlemesi ve hastaların ve ailelerinin ideolojik çalışmasında iyi bir iş çıkarması da gerekir. Bu gerçekten zordur.

Özetle

Dar tıbbi tesisler ve devir zorluğu varsayımı altında, proje yeniden yapılanmayı başarıyla güçlendirebilir ve zorlukların üstesinden gelebilir. Ana deneyim şu şekildedir.

Öncelikle proje koordinasyonu ve makul plan yönetimi için tam ve makul bir proje organizasyonunun olması, inşaat birimi, tasarım birimi, inşaat birimi, denetim birimi ve diğer katılımcı tarafların birlikte çalışması ve birbirleriyle işbirliği yapmasının sağlanması çok önemlidir;

İkincisi, hükümetin sismik güçlendirme ve kapsamlı yenileme için fon üstlenmesi, proje finansmanı sorununu çözer. Ayrıca, proje başvurusunun erken aşamasında derinlemesine araştırmalar, proje içeriğini ve makul finansman gereksinimlerini makul bir şekilde belirler ve finansman başvurusunda hiçbir eksiklik ve tekrar olmadığından emin olur. Bu, projenin Finansal garantiyi uygulayabilmesidir;

Üçüncüsü, projenin kalitesini sıkı bir şekilde kontrol etmek, proje inşaatına katılan birimleri seçmek, proje inşaatının yüksek standartlarına uymak ve denetim sıklığını artırmaktır;

Dördüncüsü, inşaat biriminin güçlü yönetimidir. Orijinal bina tamamlama çizimi, sahadaki birçok yerle uyuşmadığından, proje uygulama süreci sırasında, asma tavan bölme duvarı gibi yapısal olmayan bileşenlerin kaldırılmasıyla karşılaştığında, arazi çizimleriyle bir tutarsızlık olduğu görülür. İnşaat birimi derhal organize olur. Tüm katılımcı inşaat tarafları, uygulama planının en kısa sürede ayarlanmasını ve projenin programa uygun şekilde tamamlanmasını sağlamak için zamanında istişareler yürütür;

Ayrıca hastane odalarının yetersizliği nedeniyle inşaat sırasında bunların kullanılması gerekmektedir. İnşaat birimi, koğuşların ses yalıtımının ve hastaların konforunun koordinasyonunda önemli bir rol oynamaktadır.

Güçlendirme ve yenileme projeleri için hükümet, inşaat yasalarına ve yönetmeliklerine uyma koşuluyla kapsamlı yenileme projeleri için onay prosedürlerini basitleştirmek ve işlem süresini kısaltmak amacıyla geliştirme ve reform, arazi, planlama ve yangın koruma departmanlarını koordine etti. Bu önlemler, projenin uygulanması için güçlü bir garantidir.
