Taşkın tahliye tüneli güçlendirme

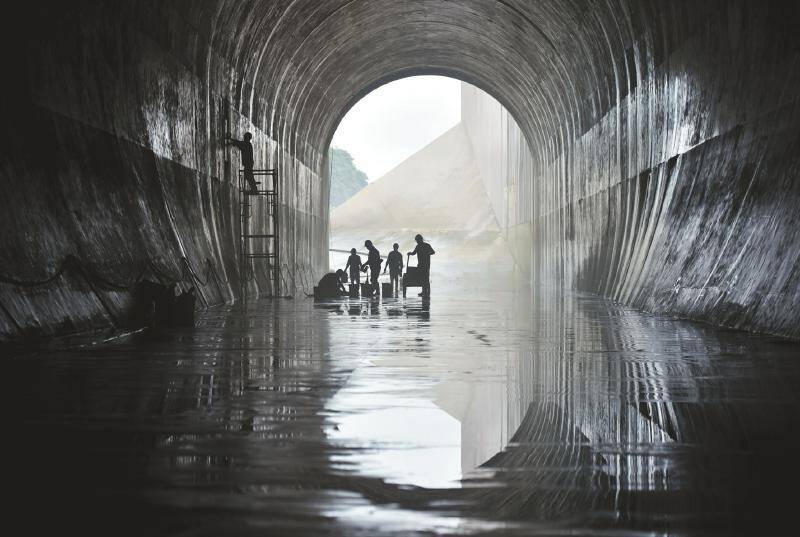

Savak tüneli, rezervuar binasının önemli bileşenlerinden biridir. Savak tünelinin üst başlığı, dört duvarı ve alt başlığı, taşkın akışının uzun vadeli etkisi altında kısmen hasar görmüş ve yapının yüzeyinde çukurlu yüzey gibi kusurlar oluşmuştur. Yapının orijinal yüzeyindeki beton ciddi şekilde karbonize olmuş ve bu durum binanın hizmet ömrünü etkilemektedir.

Güçlendirilecek tünel, Taigong Dağ Manzara Alanı, Tianmu Gölü Turizm Tesisi, Liyang Ulusal AAA Manzara Alanı'nda yer almakta olup Taihu Gölü Havzası'ndaki yedi büyük rezervuardan biridir. Rezervuarın su toplama alanı 148,5 km2'dir ve toplam depolama kapasitesi 108,6 milyon m3'tür. Büyük bir rezervuardır. Tasarlanmış su seviyesi 23,00 m, normal depolama seviyesi ise 21,00 m'dir. 1950'lerde inşa edilmiştir. Onlarca yıl süren çalışmadan sonra mağara başının ve duvarının beton yüzeyinde aşınma ve çukurlaşma meydana gelmiştir. Üst mağaranın ilk kapısı ciddi şekilde aşınmış olup kapı yuvası ve erişim kapısı yuvası çeşitli derecelerde hasar görmüş olup bu durum rezervuarın su baskını deşarjının normal kullanımını etkilemiştir ve gizli tehlikeleri ortadan kaldırmak için güçlendirilmesi gerekmektedir. Üst tünelin güçlendirme işlemi, projenin turistik bir bölgedeki özelliklerini bir araya getirerek, orijinal 23,0 m'lik iskele duvarının üzerindeki eğik çerçeve, yaya köprüsü, çalışma köprüsü ve kaldırma odasının tamamı yıkıldı.

Takviye şemasının seçimi ve tasarımında, pratiklik, uygulanabilirlik ve ekonomi göz önünde bulundurularak, üst tünelin orijinal beton yapısını kalınlaştırmak ve güçlendirmek için HORSE enjeksiyon ankraj epoksi yapıştırıcısı seçildi. Orijinal iskele duvarının dış yüzeyi pürüzlendirilir ve yeniden yerleştirilen çubuklar betona yeniden dökülür, iskele duvarı ve alt plaka kalınlaştırılır ve eğilmiş çerçeve ve çalışma köprüsü, iskele duvarının tepesine çubuklar ekilerek yeniden dökülür. Bu takviye projesi beklenen sonuçları elde etti.

1 Enjeksiyon ankraj yapıştırıcısının özellikleri

Enjeksiyon ankraj yapıştırıcısı, güçlü ankraj kuvveti, hızlı kürlenme hızı, basit yapı ve düşük malzeme maliyeti özelliklerine sahip iki bileşenli yüksek mukavemetli kompozit reçine yapısal yapıştırıcıdır. Hızlı kürlenme hızı, uzlaştırmadan sonra oda sıcaklığında hızlı kürlenme, bina yapısına hızlı yük taşıma, güçlü ankraj kuvveti, iyi ısı direnci ve oda sıcaklığında sürünme yok. İyi yaşlanma karşıtı ve orta direnç (asit, alkali, su) performansı, kaynak direnci, alev geciktiriciliği, hava geçirmezlik, nem direnci, şok direnci, iyi işlem performansı, eksi 10℃～+40℃ ortamında inşa edilebilir (Tablo 1'e bakın).

HM500 Epoksi Ankraj Yapıştırıcısı Teknik Veri Sayfası.pdf

2 İnşaat yöntemi

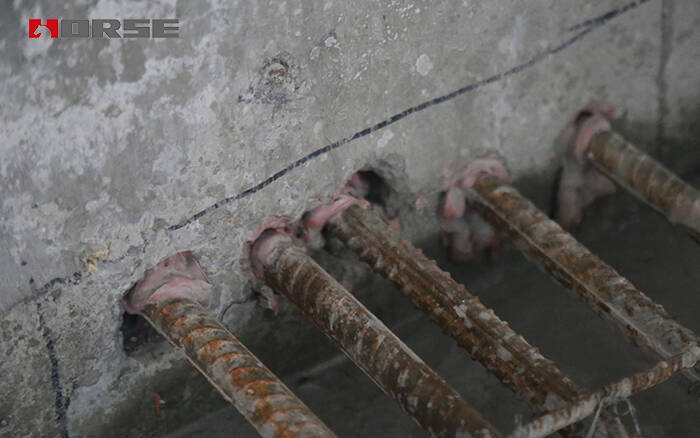

1. İstenilen çap ve derinlikte delik açın. Çap, ankraj boyutuna uygun olmalıdır.

2. Matkap deliği, deliğin altından başlanarak hava üfleyici ile temizlenmelidir. Matkap deliği çelik fırça ile iyice temizlenmelidir. Fırçalamadan sonra, matkap deliğini tekrar temizlemek için hava üfleyici kullanın.

3. HM-500 epoksi ankrajını, alttan başlayarak ve statik mikseri yavaşça geri çekerken deliğe enjekte edin. Her durumda havayı hapsetmekten kaçının. Derin delikler için uzatma borusu kullanılabilir.

4.Döner bir hareketle ankrajı doldurulmuş matkap deliğine yerleştirin. Delikten biraz yapıştırıcı çıkmalıdır.

5. Reçine sertleşme süresince ankraj hareket ettirilmemeli veya yüklenmemelidir.

At HM-500 Enjekte Edilebilir Ankraj Yapıştırıcısı videosu (tıklayın)

3 Güçlendirme testi sonuçları

Dikim çubuklarının inşası tamamlandıktan sonra, tüm ankraj yapıştırıcısı katılaştıktan sonra ankraj kuvveti test edilecektir. Test, JGJ145-2004 Beton Yapıların Ankraj Sonrası Teknik Yönetmeliklerine dayanmaktadır.

4 Sonuç

Bu projenin güçlendirme etkisine göre, ankraj çelik çubuklarının ilgili inşaat teknik gereksinimlerine uygun olarak inşa edildiği sürece, ankraj çelik çubuklarının performansının teknik olarak uygulanabilir ve inşaat için uygun olan tasarım gereksinimlerini karşılayabileceğini fark ediyoruz. Ekonomi, güçlendirme projelerinin uygulanmasında tam olarak somutlaştırılmıştır ve gelecekte benzer projeler için deneyim sağlar.
