Bodrum Yapısı

Project

Bir binanın bodrum katında garajlar için 2 kat, ana binada konut binaları için 14 kat ve podyum binada 1 kat bulunmaktadır. Bodrumun negatif iki katlı çatısının inşası tamamlandıktan sonra, proje çeşitli nedenlerle askıya alındı. Kapatma döneminde, temel çukurunun sudan arındırılmasının bakımının yapılmaması, yeraltı suyu seviyesinin kademeli olarak yükselmesine ve sonunda tamamlanan negatif iki katlı çatıyı geçmesine neden oldu. Suya batmış yapı, yeraltı suyu korozyonu, ıslanma ve yeraltı suyu kaldırma kuvvetinin etkilerine maruz kalır ve bunun sonucunda bazı kirişlerde, levhalarda ve duvarlarda çatlaklar ve beton karbonize çelik çubukların korozyonu meydana gelir.

Bileşen hasarı

1) Duvar. Kesme duvarının bir kısmında dikey uzun çatlaklar vardır ve duvarın her iki tarafı çatlamıştır. Yerinde muayene çatlak genişliği 5 yerde 0~0,2 mm ve 16 yerde 0,2~0,4 mm'dir. Yerinde muayene çatlak genişliği şartname sınırını aşmamaktadır.

2) Kiriş. Kirişin alt kısmındaki etriye pozisyonunda 30 pas izi, kirişin her iki tarafında etriye yönünde 11 çatlak, kiriş ucunun yan ve alt kısmında 8 eğik çatlak vardı, çatlak genişliği 0,2 mm idi ve çelik çubuk aşınmıştı.

3) Döşeme levhası. Yerinde dökülen levhada 0,2 mm çatlak genişliğine sahip 14 düzensiz çatlak var. Çatlaklarda yerinde belirgin su izleri görülebiliyor ve levha tabanının çoğunda takviyeli çelik çubukların yönü boyunca pas izleri var.

4) Kolon. Çelik çubukların korozyona uğradığı iki çerçeve kolonu hariç, inceleme altındaki diğer çerçeve kolonlarında çatlak ve başka anormallikler bulunamadı.

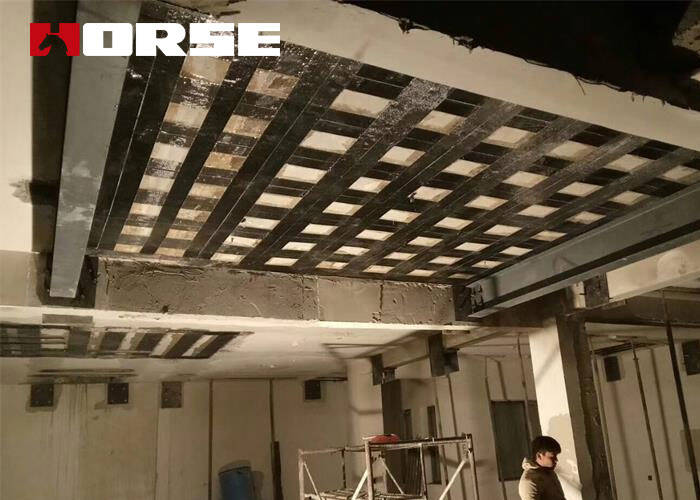

Karbon fiber bez takviyesi

1 Yapım süreci

①Temizleme; ②Orijinal yapıyı onarma; ③Arayüz işlemi; ④Fırça astarı; ⑤Onarım, seviyelendirme, fırçalama, elyaf malzemeleri yapıştırma ve bakımını yapma; ⑥Yapı kalite denetimi; ⑦Koruyucu yüzey tabakasının yapımı.

2 Karbon fiber bez takviyesi için teknik gereklilikler

1) Onarımdan sonra, agreganın yeni yüzeyini ortaya çıkaran beton takviyesi ve yapıştırma parçası daha fazla onarılmalı ve seviyelendirilmelidir. Ve büyük delikler, içbükey yüzeyler ve açıkta kalan kaburgalar gibi kusurları onarmak ve eski haline getirmek için yapısal onarım tutkalı kullanın. Basamak farklılıkları ve iç köşeleri olan parçalar pürüzsüz, kavisli bir yüzeye boyanmalıdır. Bileşen bölümünün kenarları ve köşeleri, en az 25 mm yarıçapında yuvarlatılmış bir köşeye cilalanmalıdır. Yukarıdaki işlem tamamlandıktan sonra, beton yüzey temizlenmeli ve kuru tutulmalıdır.

2) Lifli malzemenin yapıştırıldığı betonun yüzey nem oranı %4'ten fazla olmamalı ve %6'dan fazla olmamalıdır. Nem oranı sınırı aşan beton elle kurutulmalı veya yüksek nemli yüzeyler için özel bir yapısal yapıştırıcı ile yapıştırılmalıdır.

3) Lifli kompozit malzeme ile beton arasındaki bağ kalitesi çekiçleme yöntemi veya diğer etkili tespit yöntemleri ile incelenebilir. Muayene sonuçlarına göre teyit edilen toplam etkili bağ alanı, toplam bağ alanının %95'inden az olmamalıdır. Tespit sırasında yapıştırılan lifli kompozit malzeme bölgelere ayrılmalı ve içi boş tamburun alanı alan alan belirlenmelidir. Tek bir içi boş tamburun alanı 10000 mm'den azsa, enjeksiyon yöntemi ile doldurma ve onarma işlemine izin verilir. Tek bir içi boş tamburun alanı 10000 mm'den büyük veya eşitse, kesilmeli ve onarılmalı ve aynı miktarda lifli kompozit malzeme tekrar takılmalıdır. Yapıştırma sırasında, kuvvet yönünün (tahıl boyunca yön) her iki ucundaki bindirme uzunluğu 200 mm'den az olmamalıdır. Yapıştırıcı katmanlarının sayısı 3 katmanı aşarsa, bindirme uzunluğu 300 mm'den az olmamalıdır; gerilmemiş yönün (çapraz lif yönü) her iki tarafındaki bindirme uzunluğu 100 mm olarak alınabilir.

Çatlak takviyesi

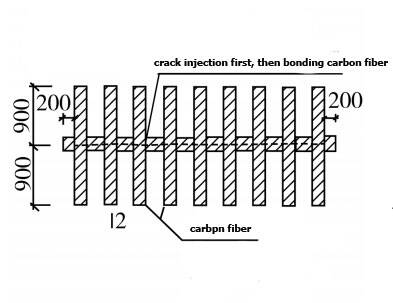

1) Çatlağın genişliği 0,2 mm'den azdır. Önce çatlakların yüzey işlemi, sonra dikişe karbon fiber yapıştırın

2) Genişlik ≥0.2mm çatlağın içine nüfuz eder. Çatlaklara V-oluk dökme işlemi açılmalı, çatlaklar derzlerle doldurulmalı ve daha sonra karbon fiber derzlere yapıştırılmalıdır.

3) Nüfuz etmeyen çatlaklar. Çatlak yapısal elemana nüfuz etmiyorsa, sadece çatlak tarafına karbon fiber takviye işlemi yapılması gerekir.

4) Çatlak tutkalla doldurulur ve kapatılır. Beton levhada bir yastık veya başka bir yapı yüzey tabakası varsa, çatlaklar temizlenmeli ve yeniden incelenmelidir. Çatlakları kapatmak için basınçlı harçlama yaparken, inşaat aşağıdaki gerekliliklere göre yapılmalıdır: ① harçlama nozulunu gömün; ② çatlağın kapalı bir boşluk oluşturması için derzi kapatın; ③ sızdırmazlık denetimi; ④ basınçlı harçlama modifiye epoksi reçinesi (harçlama basıncı 0,2~0,4 MPa olmalıdır); ⑤ Harçlama bittikten sonra harçlama nozulunu çıkarın ve epoksi çimento ile kapatın.

Sonuç olarak;

Bodrum duvarları, kirişler ve döşemelerin çatlaklarını güçlendirmek için karbon fiber kullanılarak yapının mekanik performansı iyileştirilir ve yapının taşıma kapasitesi artırılır. Ayrıca, bodrumun suya bakan yüzeyindeki kesme duvarları ve beton döşemelerin sızıntı sorunlarının çözülmesi için duvar ve döşemelerdeki çatlakların onarımına ve sızdırmazlığına dikkat edilmelidir. Karbon fiber kullanımı, yapısal onarım ve güçlendirmenin inşaat hızını artırır ve karmaşık inşaat araçları ve profesyonel inşaat ekipmanları gerektirmez. İşlem basittir, inşaat kalitesinin garanti edilmesi kolaydır ve yapı boyutu ve kendi ağırlığı temelde artmaz. Yapının korozyon direncini ve dayanıklılığını artırabilir, yapının güvenliğini iyileştirebilir, binanın hizmet ömrünü uzatabilir ve onarım ve güçlendirme maliyetini büyük ölçüde azaltabilir.
