Yüksek Açıklıklı Bir Atölyenin Çatı Kirişleri ve Döşemelerinin O

1 Proje Genel Bakışı

CSSC Huangpu Wenchong Shipbuilding Co., Ltd.'nin Changzhou Tesisinin yüksek açıklıklı atölyesi, önceden dökülmüş beton kiriş-levha çatı yapısına sahip tek katlı eğimli çerçeve fabrika binasıdır. Yüksek açıklıklı bölüm 1972'de, uzantı bölümü ise yaklaşık 11748 m2'lik bir inşaat alanıyla 2004'te tamamlanmıştır.

Saha araştırmasına ve değerlendirme birimi tarafından sağlanan rapora göre, bu projedeki başlıca beton hastalıkları arasında çatı kirişlerinin koruyucu tabakasının küflenmesi ve dökülmesi, çelik çubukların korozyonu, çoklu sızıntılar ve çatı çelik kiriş yapısının korozyonu yer almaktadır.

Şirketimiz tarafından yapılan derinlemesine tartışmanın ardından, çatı kirişi levhasının, şartname gereksinimlerini karşılamayan orijinal çatı levhası beton koruyucu tabakasının kalınlığından kaynaklandığı ortaya çıkmıştır. Atölyenin çevresindeki nem, çatı levhasının altındaki betonun karbonizasyonunu hızlandırır ve betonun alkalinitesini azaltır. Çelik çubuğun yüzeyindeki pasifleştirme filminin hasar görmesi, çelik çubuğun korozyonuna yol açar. Ayrıca, çatı levhasının su geçirmez yüzeyinin uzun süreli bakımsızlığı ve arızası nedeniyle beton levha uzun süre yağmurla aşınır ve çelik çubuğun korozyonu pası yoğunlaştırıp şişerek beton koruyucu tabakanın soyulmasına neden olur. Çatı çelik kiriş yapısı günlük dayanıklılık bakımının eksikliği ve diğer nedenlerden kaynaklanır.

Yukarıdaki hastalık analizine göre, beton döşeme levhaları yapısal güvenlik ve dayanıklılık açısından farklı derecelerde sorunlara sahiptir. Beton kiriş ve levha yapısının güvenliğini ve dayanıklılığını sağlamak, beton kiriş ve levha yapısının çeşitli bileşenlerinin orijinal işlevlerini geri kazandırmak ve beton kiriş ve levha yapısının teknik standart gereksinimlerini karşılamak için beton kiriş ve levha yapısı derhal onarılmalı ve güçlendirilmelidir. Hastalığın daha da kötüleşmesini önleyin. Aksi takdirde, beton kiriş-levha yapısının yapısal güvenliği ve hizmet ömrü garanti edilemez.

Betonun bir kısmının soyulmasından kaynaklanan çelik çubukların korozyonu için, önce gevşek beton çıkarılmalı ve aşınmış çelik çubukların pası alınmalıdır. Daha sonra çelik çubuklara pas önleyici boya uygulanmalı ve son olarak güçlendirme için karbon fiber ızgara püskürtme harcı güçlendirme sistemi kullanılmalıdır.

2 Karbon fiber örgü takviye şeması

2.1 Karbon fiber ızgara takviye yönteminin avantajları Sıradan karbon fiber takviye yöntemleriyle karşılaştırıldığında, karbon fiber ızgara takviye yönteminin avantajları esas olarak şunlardır:

(1) Takviye mukavemeti yüksektir ve takviye etkisi yaklaşık olarak φ6mm@150mm çelik ağa eşdeğerdir.

(2) Genel takviyeden sonra, püskürtülen harcın kalınlığı incedir, bu da yapının kesit boyutunu değiştirmeden yapının mekanik özelliklerini iyileştirebilir.

(3) Yapıyı sınırlama yeteneği güçlüdür, böylece çatlak yayılmasını kontrol etme konusunda mükemmel bir yeteneğe sahiptir.

(4) Harçtaki aktif bileşenler, karbon fiber ızgara ile beton arasındaki bağlanma mukavemetini sağlarken, püskürtülen harç karbon fiber ızgara ile betonun birleşmesini sağlar ve takviye etkisi iyidir.

(5) Karbon fiber, güçlü korozyon direncine sahip inert bir malzemedir. Fabrikalardaki çatı kirişleri ve levhalar gibi doğrudan yağmur suyuyla temas eden parçaları onarmak için uygundur.

(6) Yapım ve döşeme rahat ve kolay bir şekilde gerçekleştirilebilir ve büyük yapı alanına ve basit yapısal kuvvete sahip fabrika binasının yapısı için uygundur.

(7) İyi yangın direnci, 1 cm harç koruyucu tabaka, yapı malzemelerinin yangın direnci ve alev direnci testi için ISO834'teki F60 gereksinimlerini karşılayabilir.

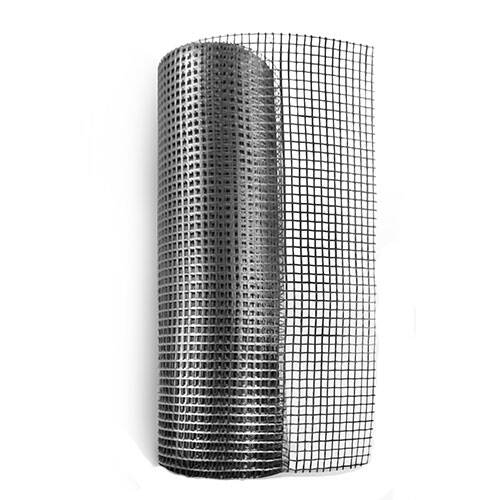

2.2 Karbon fiber ızgara inşaat teknolojisi

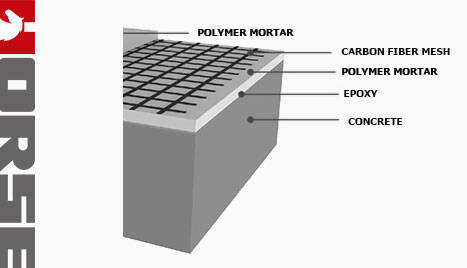

Karbon fiber ağ, yapıyı güçlendirmek ve onarmak için ıslak işlem polimer harcı ile birlikte kullanılabilir.

1) Yüzey işleme

2) Harç karıştırma

3) Polimer harcın ilk katmanını püskürtme

4) Karbon fiber ızgaranın kesilmesi ve döşenmesi

5) Polimer harcın ikinci katmanını püskürtme

6) Harcın kürlenmesi ve yüzey işlemi

3 Sonuç

Karbon fiber takviye yöntemi, uygun inşaat, basit çalışma ve yapının kendisi üzerinde çok az etki özelliklerine sahip yaygın bir yapısal takviye yöntemidir. Ancak, karbon fiber ızgara takviye yöntemi yalnızca yapısal takviyede levha ve kaburga şeklinde kullanılan orijinal karbon fiber malzemelerin avantajlarını miras almakla kalmaz, aynı zamanda mekanik özelliklerini, inşaatın standardizasyonunu ve ekonomik faydalarını da büyük ölçüde iyileştirir. Bu nedenle, karbon fiber ızgara takviye yönteminin ve onu destekleyen yüksek mukavemetli polimer harcının araştırılması ve uygulanması, gelecekte yapısal takviye endüstrisinin önemli geliştirme yönlerinden biridir.
