Çerçeve Kiriş Takviyeli

Ekim 2018'de iskelet yapıya sahip 6 katlı bir ticari konut binası yangın aldı. Yangın yaklaşık 1,5 saat sürdü; üçüncü kattaki prefabrik döşeme birçok yerden çatladı ve oyuklar oluştu. Üçüncü kattaki döşeme karolarının bir kısmı patladı. Bölme duvarındaki çapraz çatlaklar 1,3 m'ye kadar uzunluktaydı ve maksimum çatlak genişliği 3,4 mm idi.

Hasarlı kiriş takviye tasarımı

Hasarlı kirişi tespit edin ve analiz edin, kirişin çekme alanındaki beton ve çelik çubuklar hasarlıdır ve kirişin kuvvetini analiz edin

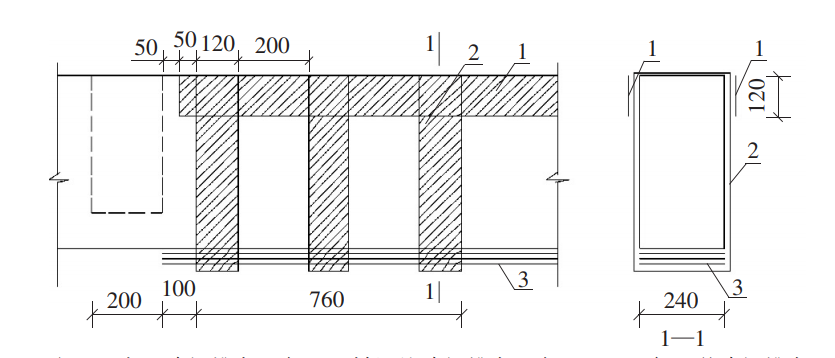

Hesaplama ve analiz yoluyla, hasarlı kirişi güçlendirmek için karbon fiber sargı kullanılır. Bilinen koşulları formüle koyduğumuzda: Af=47.64mm2 olur ve üç kat karbon fiber sargı gerektiği hesaplanır. Kirişin yanına bir karbon fiber sargı şeridi ekleyin ve kirişin ucuna üç şerit ekleyin.

İnşaat teknolojisi

1) İnşaat hazırlığı. Evdeki tüm yükleri kaldırın, karbon fiber sargıyı, yapısal yapıştırıcıyı, makası ve diğer araçları hazırlayın.

2) Taban yüzey işlemi. Güçlendirilmiş parçaları keskileyin ve temizleyin.

3) Yapışkan yüzeyi onarmak için astar uygulayın.

4) Karbon fiber sargıyı yapıştırın. Yapısal yapıştırıcıyı uygulayın, karbon fiber sargıyı yapıştırın ve rulolarla birkaç kez yuvarlayın. Üç kat karbon fiber sargıyı yapıştırdıktan sonra, yüzey yapıştırıcısının karbon fibere tamamen nüfuz etmesini sağlamak için yüzey yapıştırıcısını kazıyın.

5) Yangına dayanıklı ve ısı yalıtımlı boya uygulayın. Tasarım gereksinimi 6 mm kalınlığa ulaşana kadar karbon fiber sargının yapıştırıldığı alana birkaç kez TB ince yangına dayanıklı ve ısı yalıtımlı boya uygulayın. Yangın ve ısı yalıtımı etkisini sağlamak için fırçalama aralığı karbon fiber sargının sınırından 5 mm ~ 10 mm ötede olmalıdır.

Sonuç açıklamaları

Projenin güçlendirilmesinde kuvvetin rasyonelliği, inşaatın kolaylığı ve ekonomi gibi faktörler kapsamlı bir şekilde ele alındı. İnşaat Aralık 2018'de tamamlandı ve kullanıma sunuldu. Bir yıllık testten sonra kiriş, döşeme ve döşeme karolarındaki çatlaklar gelişmeye devam etmedi, bu da şartnamenin gereksinimlerini karşılıyor ve benzer projeler için referans olarak kullanılabilir.
