Arşiv Güçlendirme

Mühendislik geçmişi ve genel bakış

Vaka projesi 2010 yılında inşa edildi. Orijinal tasarım, sırasıyla kesme duvar yapısı ve çerçeve yapısı olan 31 katlı bir apartman ve 2 katlı bir ticari podyumdu. Çeşitli nedenlerden dolayı, proje temelin ve ilk yeraltı katının üst döşeme inşaatının tamamlanmasının ardından inşaatı durdurdu ve bitmemiş bir bina haline geldi. 2016 yılında, yatırım konusu değiştirildikten sonra, bir arşiv olarak inşa edilmesi planlanıyor. Maliyet, inşaat süresi, sosyal etki vb. gibi çeşitli faktörler kapsamlı bir şekilde göz önünde bulundurulduktan sonra, birden fazla şema karşılaştırması ve seçiminden sonra, nihai tasarım şeması aşağıdaki gibi belirlendi. Arşivlerin işlevsel gereksinimlerini ve mevcut koşullarını tam olarak göz önünde bulundurun, orijinal temel ve bodrumu tam olarak kullanın ve dönüşümü en aza indirmek için alan düzenini ve düzlem boyutunu mevcut kolon ağı sistemiyle birleştirin.

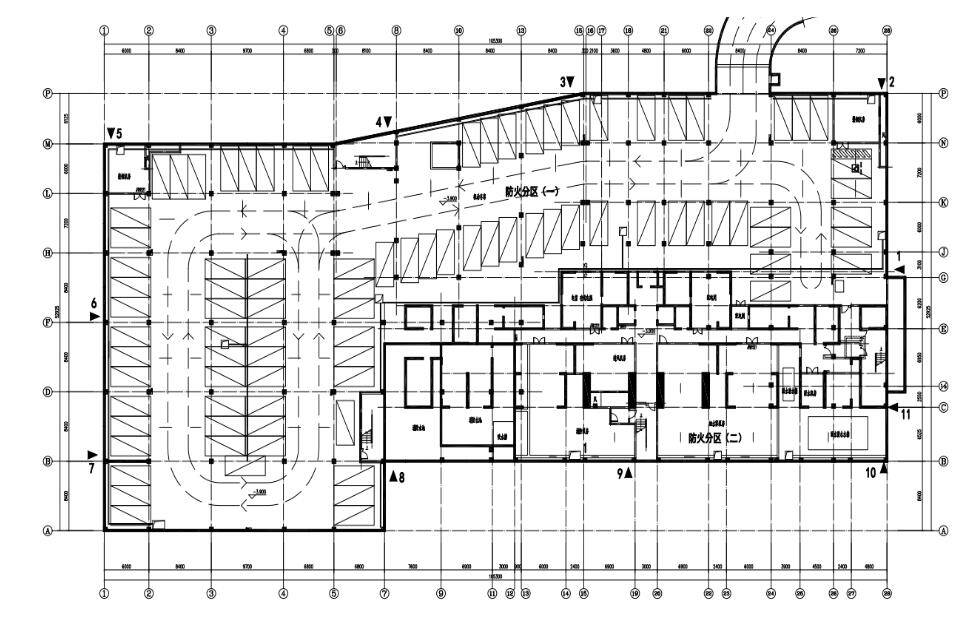

Bodrumun orijinal ana bina alanında, ekipman odası olarak düzenlenmiş birçok kesme duvar vardır; orijinal podyum alanı, alandaki düzenli kolon ağına karşılık gelir ve bir park alanı olarak düzenlenmiştir. Fonksiyonların kullanımındaki büyük değişiklikler nedeniyle, yeraltı yapısının temelinin ve kiriş, döşeme, kolon ve duvarının güçlendirilmesi gerekmektedir. Yeni inşa edilen arşiv, 99,3 m uzunluğunda ve 38,5 m genişliğinde üç katlı bir çerçeve yapıdır. Üst beton yapı, ortada çelik yapı koridoru ile iki bölüme ayrılmıştır. Bodrum alanı 4752 m2, uzunluğu 105 m ve genişliği yaklaşık 52,9 m'dir.

Kolon onarımı ve güçlendirme

Bodrum alanında, çerçeve kolon eksenel basınç oranı ve normal kesit taşıma kapasitesi gereksinimleri karşılamaz, kesiti genişletmek için yüksek dayanımlı enjeksiyon güçlendirme yöntemi kullanılır ve eğik kesit gereksinimleri karşılamaz, karbon fiber kaplı güçlendirme yönteminin kullanımı. Genişletilmiş kesit ve karbon fiber takviyesinin dış kaynaklı olması için tipik kesit yöntemleri

Temelin güçlendirilmesi

Podyumun yükündeki önemli artış nedeniyle, orijinal podyumun bodrumunun kirişli sal temeli artık tasarım gereksinimlerini karşılayamıyor. Tartışmadan sonra, zemin döşemesini orijinal podyum sal temelinin üzerine yerleştirme güçlendirme yönteminin benimsenmesine izin verildi. Hesaplamadan sonra, tipik plaka kalınlığı 450 mm'den 600 mm'ye çıkarıldı ve kiriş kalınlığı 800 mm'den 950 mm'ye çıkarıldı, bu da kirişlerin ve döşemelerin tasarım gereksinimlerinin çoğunu karşılayabilir.

Kiriş onarımı ve takviyesi

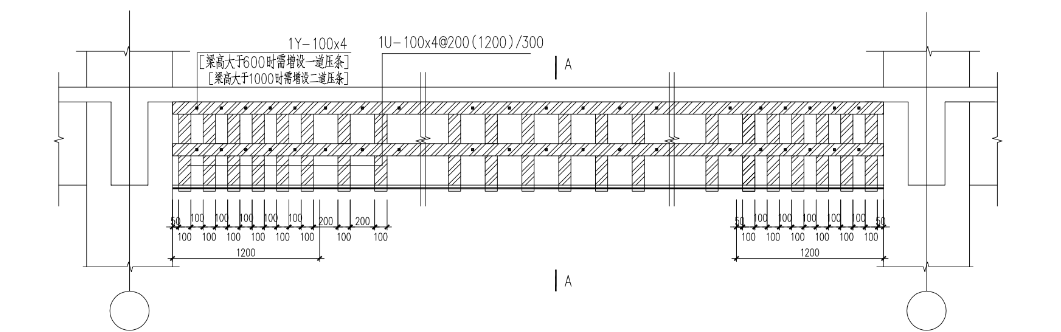

Bodrum çatı kısmının yük taşıma kapasitesi gereksinimleri karşılamayan beton kirişler, genişletilmiş kesitler veya yapıştırılmış çelik ile güçlendirilir.

Proje, terk edilmiş binaların dönüştürülmesi ve kullanımı için pratik bir durum sunmaktadır. Uygun bir şekilde güçlendirme ve dönüştürme, maliyetleri büyük ölçüde azaltabilir, inşaat süresini kısaltabilir ve iyi sosyal ve ekonomik faydalar elde edebilir.
