Betonarme Kirişler

Proje Genel Bakışı

Belirli bir projenin belirli bir binası, yerinde dökülen betonarme çerçeve kesme duvar yapısıdır, binanın bir yeraltı katı, yerden 19 kat yukarıda ve bina yüksekliği 54,9 m'dir. Bunlar arasında, dördüncü kattaki bir kirişin tasarım beton dayanımı C30'dur ve test ünitesi, beton kirişin basınç dayanımını tespit etmek için geri tepme yöntemini kullanır: 24,3 MPa ve kirişin beton basınç dayanımının niteliksiz olduğu değerlendirilir. Güçlendirme için karbon fiber takviyesi kullanılması planlanmaktadır.

Çerçeve kirişlerinin karbon fiber takviyesi ile güçlendirilmesi planlanmaktadır. Karbon fiber takviye yöntemi ile eğilme yapısını güçlendirmenin avantajları:

(1) Yüksek dayanım (dayanım, sıradan çelik çubukların yaklaşık 10 katıdır) ve etkisi iyidir;

(2) Hafif ağırlık, temelde yapısal ağırlıkta ve kesit boyutunda artış olmaz, iyi esneklik, kesilmesi kolay ve geniş uygulama yelpazesi;

(3) Takviyeden sonra, yapının taşıma kapasitesi, korozyon direnci ve dayanıklılığı büyük ölçüde iyileştirilebilir;

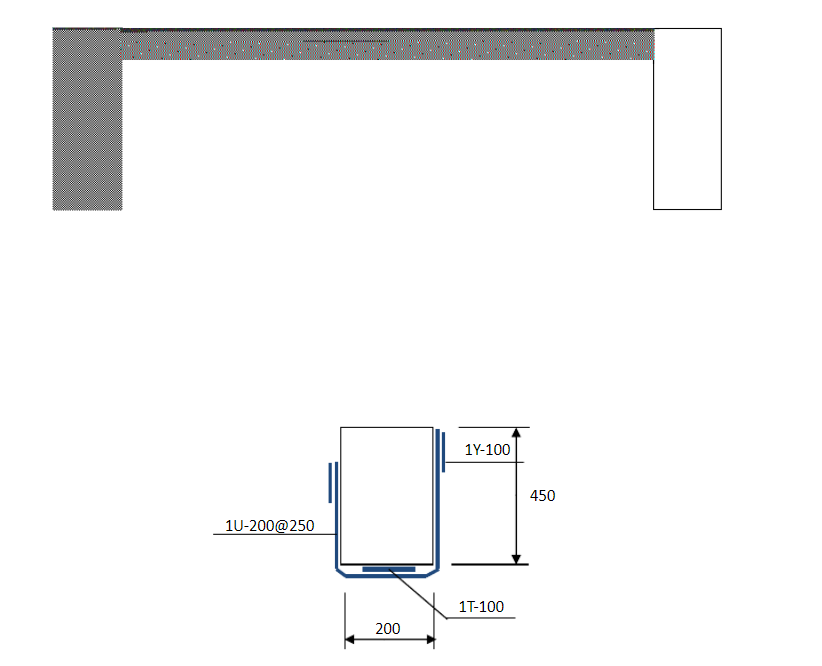

Kiriş takviyesi

Kirişin altını alın ve karbon fiber genişliğini 100 mm'ye yapıştırın

Kiriş eğik kesit takviyesi

İkincil karbon fiber kumaşı 0,111 mm kalınlığında, 200 mm genişliğinde, tek katman, 250 mm aralıklı seçin

Karbon fiberle kiriş takviyesinin tanımı:

1.  Takviye malzemesi, 200 g/m2, 0,111 mm kalınlığında, ikinci sınıf yüksek mukavemetli karbon fiber kumaştan yapılmıştır;

2.  Karbon fiber tutkalı, A sınıfı tutkal kullanır;

3. Kirişin kenarları ve köşeleri, R≥20 mm yuvarlatılmış köşelere cilalanmıştır;

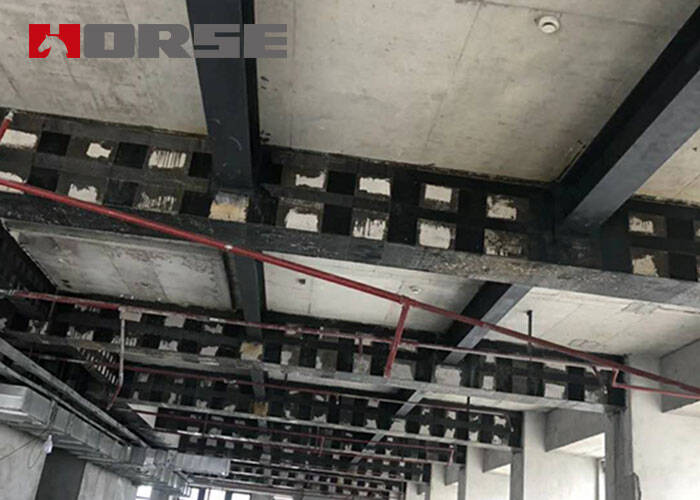

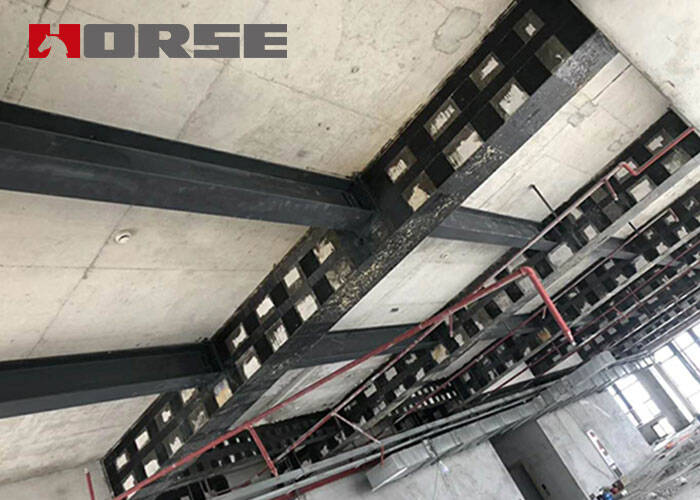

Kirişin altına 100 mm genişliğinde bir karbon fiber kumaş tabakası yapıştırılmıştır. U şeklindeki çember karbon fiber kumaş, her iki tarafta 100 mm genişliğinde bir karbon fiber kumaş tabakası ile 200 mm genişliğinde, 250 mm aralıklıdır.
