Pekin-Guangzhou Merkezi Yenileme

Beijing-Guangzhou Merkezi, Pekin'in Doğu Üçüncü Çevre Yolu üzerinde yer almaktadır. Ana kule 206,8 m yüksekliğindedir ve 90 derecelik bir yelpaze şekline sahiptir. Yer altında 3 kat ve yer üstünde 54 kat vardır (asma kata dahil değildir). Yer altı kısmı çelik-beton karma bir yapıdır, yer üstü kısmı çelik bir yapıdır ve yapısal sistem 8 derecelik sismik güçlendirilmiş bir alanda bulunan çelik çerçeve-çekirdek tüptür. Beijing-Guangzhou Merkezi'nin orijinal yapısı bir Japon şirketi tarafından tasarlanmıştır. Sismik Tasarım Kodunun 78. baskısı hariç, diğer tasarım kodları 1980'lerde Japonya Mimarlık Derneği tarafından kabul edilmiştir. Projenin yapısı 1988'de tamamlanmıştır.

Pekin-Guangzhou Merkezi'nin ana kulesinin yeniden inşası esas olarak şunları içerir: bina işlevlerinin ayarlanması ve binanın yer altındaki 1. kattan yer üstündeki 7. kata bölünmesi. Başlangıçta birinci ve ikinci katlar arasında bulunan asma katın yıkılması yapısal yük dağılımında ve kat açıklıklarında değişikliklere yol açtı. Otel lobisindeki 2. ve 3. katlardaki döşeme levhalarının yıkılması. 5. kattaki döşeme levhasının artırılması, orijinal merdiven düzeninin ayarlanması ve merdiven ve asansör eklenmesi. Ve birinci kattaki dış mekan zeminine geniş bir yeşil bitkilendirme alanı eklendi. Ana yapı ayarlamasından önce ve sonra düzenin karşılaştırması Şekil 1~3'te gösterilmiştir.

Güçlendirmeden önce ve sonra yapının dinamik özellikleri ve kuvvetleri karşılaştırılır. Projenin güçlendirilmesinden önce ve sonra modelin hesaplama sonuçlarından, yapının ana performansının yapının güçlendirilmesinden sonra temelde değişmeden kaldığı görülebilir. Güçlendirme ve dönüşüm sadece yapısal elemanların düzenini, kesitini ve güçlendirmesini kısmi bir aralıkta değiştirdi ve orijinal yapının genel özellikleri ve sismik performansı üzerinde hiçbir etkisi olmadı.

Bu projede çok sayıda güçlendirme ve yenileme çalışması vardır ve proje tasarımı ve inşası nispeten karmaşıktır. Başlıca özellikleri şunlardır:

　　(1) Bu projenin 25. ila 52. katları ofis binaları ve dairelerdir. Güçlendirme ve yenileme inşaatı sırasında, bu katlar hala normal kullanımdadır. Yeraltı 1. katta katın bu kısmına hizmet eden çok sayıda elektromekanik ekipman ve boru hattı vardır. Bu ekipman ve boru hatları inşaat sırasında hareket ettirilemez veya yıkılamaz. Bu nedenle, güçlendirme ve yenileme inşaatı ile üst katların normal kullanımı arasındaki çelişkiyi çözmek için yapısal güçlendirme ve yenileme tasarımının saha koşullarına göre sık sık ayarlanması gerekir.

　　(2) Projenin inşasında kullanılan çelik malzemelerin hepsi 1980'lerde Japonya'dan ithal edilen çelik malzemelerdir ve güçlendirme ve dönüşümde kullanılan çelik malzemelerin hepsi bugün Çin'de üretilen çelik ürünlerdir. Güçlendirme inşasından önce, her kaynak bağlantısı kaynak prosedürü kalifikasyonundan geçmeli ve inşaat kaynak prosedürü kalifikasyonunun gerekliliklerine uygun olarak gerçekleştirilmelidir.

　　(3) Bu proje 20 yıldan uzun süredir kullanılmaktadır. Orijinal yapıda güçlendirme ve yeniden inşa sürecinde bazı kusurların ortaya çıktığı tespit edilmiştir. Orijinal yapının kusurlarının güçlendirme tasarımı sırasında buna göre güçlendirilmesi gerekmektedir.

　　(4) Bu proje 1980'lerde tasarlanmıştır. Çizimlerin hepsi elle çizilmiştir ve tamamlanmış çizimlerin bazıları bulanıktı ve tamamlanmış çizimlere dayanarak şantiyenin gerçek durumunu anlamak imkansızdı. Tasarım değişikliklerinin bir kısmı, inşa edilmiş çizimlere tam olarak yansıtılmamıştır, bu nedenle güçlendirme tasarım planı, inşaat sırasında şantiyenin gerçek durumuna göre sürekli olarak ayarlanmalıdır.

Beton takviyesi

Çelik levha takviyesinin inşasından sonra şantiyenin gerçek durumu resimde gösterilmektedir

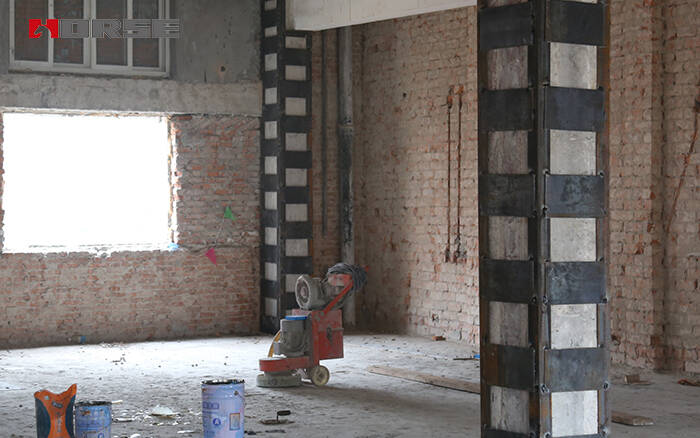

Çelik kaplı takviye: Yapısal kolonun kesme taşıma kapasitesi yetersiz olduğunda, bileşenin kesme taşıma kapasitesi kolon bölümünün dış tarafına kaplanmış çelik levha ile iyileştirilir. İnşaat sırasında çelik levhaların kaynakla bağlanması gerekir, bu nedenle kaynaklı parçanın çelik tutkal konstrüksiyonunun kaynak tamamlandıktan sonra gerçekleştirilmesi gerekir, böylece kaynak sırasında oluşan yüksek sıcaklığın çelik tutkalına zarar vermesi önlenir.
