Tan Kah Kee Anıt Salonu

Proje Genel Bakışı

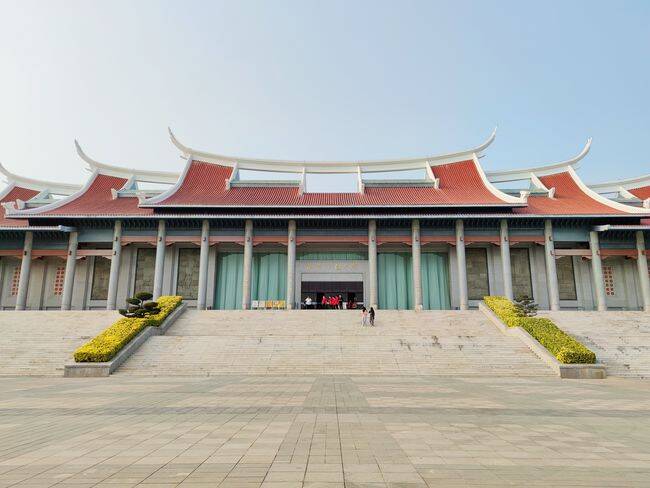

Tan Kah Kee Anıt Salonu 1982 yılında inşa edilmiş olup, Fujian, Quanzhou'daki Huaqiao Üniversitesi'nde yer almaktadır. Ünlü vatansever yurtdışı Çinli lider Bay Tan Kah Kee anısına, yurtdışı Çinliler tarafından finanse edilerek inşa edilmiştir. Anıt salonu 12000 m2'lik bir alanı kaplamaktadır, 7436 m2'lik bir bina alanına ve 23,9 m'lik bir bina yüksekliğine sahiptir. Bir ön bina ve bir oditoryumdan oluşmaktadır. Şu anda Huaqiao Üniversitesi'nin oditoryumu olarak kullanılmaktadır.

Dönüşüm nedenleri

Tamamlanmasının üzerinden yaklaşık 40 yıl geçtiği için anıt salonunun iç tesisleri güncelliğini yitirmiş, destekleyici tesisler ve ekipmanlar yetersizdir ve işlevlerin kullanımı yetersizdir, bu da artık üniversite öğrencilerinin kültürel performanslarının, büyük ölçekli şarkı yarışmalarının ve diğer kültürel performansların ihtiyaçlarını karşılayamaz. Ayrıca anıt salonunun yangın koruma sistemi eksiktir ve yapının depreme dayanıklılığı yetersizdir. Oditoryumun mimari, akustik, su temini ve drenajı, yangın koruma, HVAC, elektrik, aydınlatma, ses, sahne makineleri ve yapısal depreme dayanıklılık açısından değiştirilmesi ve tasarlanması gerekiyor.

Yapısal Yeniden Yapılandırma ve Güçlendirme Analizi

(1) Çerçeve yapısı

Çerçeve yapısı temel olarak sismik tasarımı dikkate almamış ve kiriş ve kolon etriyeleri sismik gereklilikleri karşılamamıştır.

(2) Düzensiz sertlik dağılımı

Bölge II, temelin üstünde Bölge I'den ayrıldığından, Bölge I yapısının sonu, diğer uçtaki sahne üçgen yapısından belirgin bir sertlik farkına sahip, zayıf sertliğe sahip büyük açıklıklı eğik bir çerçevedir ve sertlik dağılımı açıkça düzensizdir. Deprem altında yapının burulma hasarına neden olur.

(3) Şartname gerekliliklerini karşılamaz

Bazı kolonların, kirişlerin ve döşemelerin takviyesi şartname gerekliliklerini karşılayamaz.

(4) Ekleme yöntemi ve kuvvet ilişkisi

Bina onarılıp yeniden inşa edildikten sonra, sahneye bir üzüm rafı sistemi eklenmesi ve büyük açıklıklı üzüm rafı sistemi ile orijinal yapı arasındaki kurulum yöntemi ve kuvvet ilişkisinin belirlenmesi gerekir.

(5) Çelik çatı makası

Yenileme ve tadilat, çelik çatı makasının asma tavanının, ışıklarının, klimalarının vb. ağırlığının artmasına neden oldu ve çelik çatı makası buna karşılık gelen bir yük artışına maruz kaldı ve çelik çatı makasının güçlendirilmesi gerekiyor.

(6) Sismik güvenlik sorunları

Çatı korkuluğu 3,5 m yüksekliğindedir ve sadece yapısal kolonlar ve halka kirişler kullanılmıştır. Bir deprem sırasında, kırbaç etkisi duvarın düşmesine neden olur ve düşmenin neden olduğu sismik güvenlik sorunlarının dikkate alınması gerekir. Bu nedenle, yalnızca değerlendirme raporunda ortaya çıkan sorunları değil, aynı zamanda yapının kısmen yenilenmesinden kaynaklanan artan yükü ve yenileme ve tadilat nedeniyle tesislerin kullanımının iyileştirilmesini de dikkate almak gerekir. Ayrıca, anıt salonu tasarlanırken, ülkemde sismik tasarım için ilgili standartlar yoktu, bu nedenle yapının genel sismik performansını ve depremlerden kolayca zarar gören kısımlar için sismik güçlendirme tasarımını iyileştirmeye de odaklanılmalıdır. Bir zamanlar sismik önlemlerini güçlendirmesi gerekiyordu.

Yapıların sismik güçlendirmesi

Bu projenin sismik güçlendirme tasarımı esas olarak iki yönü içerir:

(1) Sismik güçlendirme, sismik güçlendirme için dikkate alınmamış yapılar için gerçekleştirilir. Güçlendirme tasarımı yapıldığında, bölgenin sismik güçlendirme yoğunluğundan daha yüksek olan sismik değerlendirme standartlarının gereksinimlerine uygun olarak sismik önlemler alınacaktır;

(2) Yapının düzeni düzensizdir ve yapının sertliği eşit değildir. Yapının sertliğindeki farkı azaltmak ve yapının burulma sertliğini artırmak için önlemler alınması gerekir.

Sahne üzüm rafının yapı tasarımı

Sahnenin işlevsel gereksinimleri nedeniyle, sahne arka planının, aydınlatmanın ve diğer bomların kaldırılması ve indirilmesi için bir üzüm rafı eklemek gerekir. Üzüm rafı sahnenin üstünde yer alır, boyutu 15m × 24m'dir

Çelik yapı kirişi üzüm kirişini yapmak için kullanılır ve sahne etrafındaki kirişler ve kolonlar üzerinde desteklenir. Avantajı çelik çatı kirişinin güçlendirilmesine gerek olmamasıdır. Dezavantajı ise üzüm kirişinin yapısının geniş açıklık nedeniyle yüksek olmasıdır. Sahne makine ve ekipmanlarıyla kapsamlı karşılaştırma ve koordinasyondan sonra üzüm kirişi yükseklik sorununu çözmek için çatı kirişinin alt ipine yakın yerleştirilir ve bu çözüm benimsenir.

Çelik çatı kirişi güçlendirme tasarımı

Yenileme ve tadilat, çelik çatı kirişinin asma tavanının, ışıklarının, klimalarının vb. ağırlığının artmasına neden olmuştur ve çelik çatı kirişi buna karşılık gelen bir yük artışı taşımaktadır. Tekrar kontrol ve hesaplamadan sonra, iki çelik çatı makasının alt kirişinin yüzey ışık köprüsü pozisyonundaki taşıma kapasitesi biraz yetersizdir ve çelik çatı makasının alt kirişi çift açılı çeliktir. Bu nedenle, alt kiriş iki kaynaklı çelik çubukla güçlendirilmiştir. Çelik çubuğun mukavemeti HRB335 ve çapı 25 mm'dir.
