Otelin Güçlendirilmesinin Ana Yapısı

SF Otel Projesinin ana güvenlik güçlendirme içeriği

(1) Temel ve temel kirişlerini güçlendirmek.

(2) Hasarlı çerçeve kolonunu onarın ve güçlendirin.

(3) Çerçevenin hasarlı ana kirişini onarın ve karbon fiberle güçlendirin.

(4) Hasarlı zeminleri ve merdivenleri onarın ve karbon fiber güçlendirme yapıştırın.

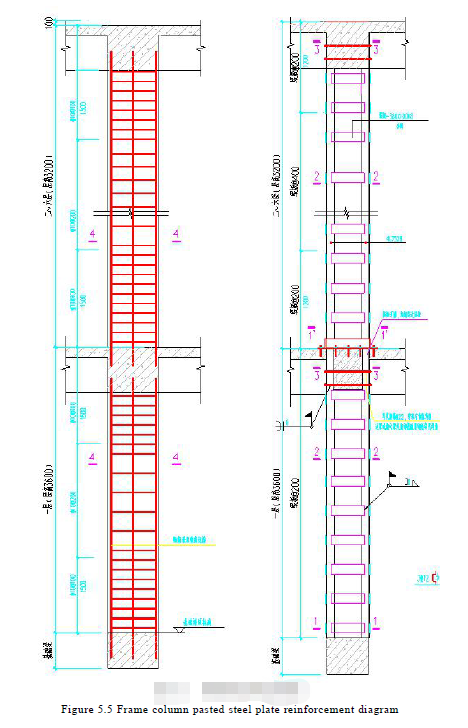

Kolon güçlendirme

(1) Kolon güçlendirme yöntemi ve malzeme seçimi

Bu sefer tüm çerçeve kolonları onarıldıktan sonra, dış çelik güçlendirme yöntemi tarafından tam yükseklikte çember çelik kaplı güçlendirme yöntemi benimsenir.

Malzeme seçimi açısından, çelik levha Q235B çelikten (No. 3 çelik) yapılır ve kesit çeliğinin özelliği L75X8'dir. Sismik dayanıklılık sınıfı 1, 2 ve 3 olan çerçevenin uzunlamasına gerilmiş çelik çubukları sıradan çelik çubuklar olduğunda, çelik çubukların çekme dayanımının ölçülen değeri ve akma dayanımının ölçülen değeri 1,25 içinde kontrol edilmelidir. Akma dayanımının standart değeri ve ölçülen akma dayanımı değeri 1,3'ten düşük olmalı ve çelik çubuğun maksimum çekme kuvveti altında toplam uzamasının ölçülen değeri %9'dan az olmamalıdır. Çıtaların genişliği 100 mm, kalınlığı 80 mm ve çıtalar arasındaki boşluk 200/400 mm'dir. Çerçeve kolon onarımı ve takviyesi, HM-120'yi yapıştırmak için yüksek mukavemetli yapısal yapıştırıcı kullanır.

Takviyeden önce, kirişe etki eden canlı yükün çoğu kaldırılır. Orijinal kolon ve kirişin yüzeyi 10 mm-15 mm kesilir ve kenarlar ve açılar tıraşlanır. Eski beton yüzey dökülmeden önce yeni ve eski beton birleşim yüzeyi saf çimento bulamacı ile dökülür. Betonarme kirişin alt kısmındaki ana donatının kaynak uzunluğu aralığının koruyucu tabakasını ve kiriş yan etriyesini (tek taraflı kaynak aralığı) keserek ana donatının ve kaynaklı etriyenin yüzeyini açığa çıkarın ve bağlantı kısa donatısının kaynak noktasındaki orijinal kiriş uzunlamasına donatısı çapının yarısını açığa çıkarır. Kaynaklanmamış çelik çubuğun beton birleşim yüzeyi yontulacak ve tüm parçalar ve köpükler temizlenip su ile durulanacaktır. Donatı kaynağı, parçalı, katmanlı, simetrik ve atlama kaynak yöntemlerini benimser. Tek taraflı kaynak dikişinin uzunluğu 10d, çift taraflı kaynak dikişinin uzunluğu 5d, ana donatı kaynak dikişinin yüksekliği 6mm ve etriye kaynak dikişinin yüksekliği 5mm'dir.

Yüksek mukavemetli harç malzemesi dökülmeden önce, orijinal kirişin yüzeyi 24 saat önceden sulanmalı ve çimento macunu 1:0.4 oranına kesinlikle uyularak fırçalanmalıdır. Dökmeyi kolaylaştırmak için, kalıp üzerindeki eğik bir açıklık, eski betondan yaklaşık 100 mm daha yüksek olan bir boynuz dökme ve sıkıştırma açıklığı ile donatılmıştır. Betonarme C15'e ulaştığında, kirişin yan tarafındaki çıkıntılı kısımlar çıkarılır.

Kirişin altındaki takviyeli uzunlamasına takviye, orijinal betonarme kolona delinmeli ve dikilmeli ve ankraj maddesi ile sabitlenmelidir.

Tutkal döküldükten sonra, takviye işlemi uygulanmalı ve yeni eklenen beton zamanında örtülmeli ve yalıtılmalı ve kürlenmesi için sulanmalıdır. Kürlenme süresi 14 güne ulaşmalı ve ıslak halde tutulmalıdır.

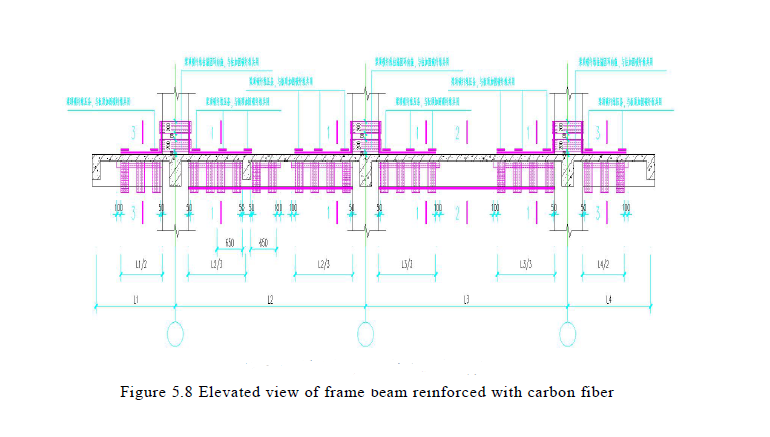

Kiriş ve döşemelerin güçlendirilmesi

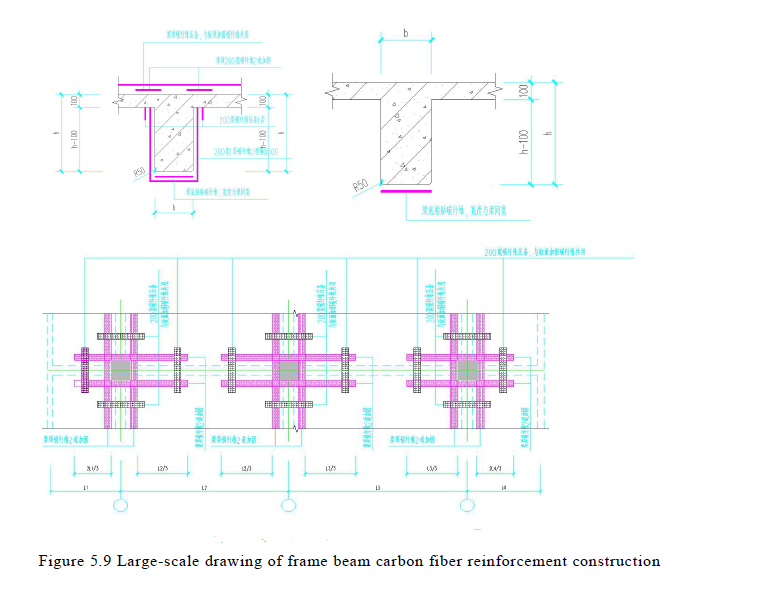

(1) Kiriş güçlendirme yöntemi ve malzeme seçimi Kiriş güçlendirmesi için, güçlendirme için yapıştırılmış karbon fiber kumaş kullanılır. Yüksek mukavemetli sınıf I, 300g karbon fiber kumaş kullanıldığında, genleşme oranı %1,7'den az değildir, elastik kalıp 240GPa'dan az değildir, kalınlık 0,167mm'dir ve çekme mukavemetinin standart görevi 3400MPg'den az olmamalıdır. Karbon fiber yapıştırıcı, karbon fiber kumaşla eşleşen sınıf A yapıştırıcı kullanır.

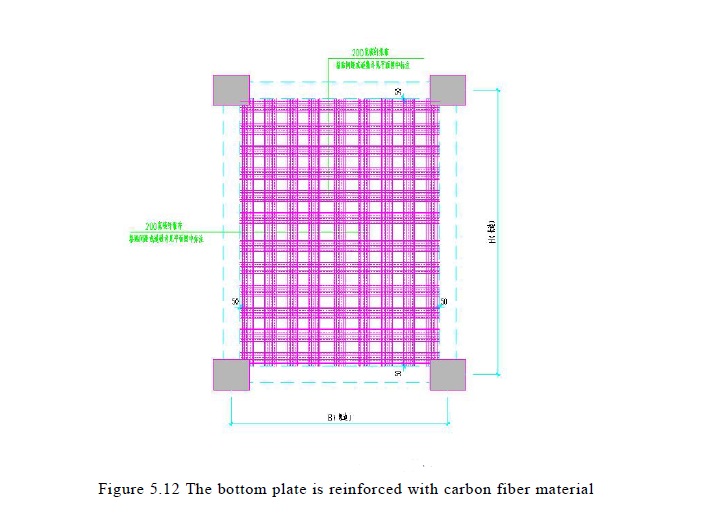

(2) Plaka takviye yöntemi ve malzeme seçimi

Tahta takviyesi ayrıca karbon fiber kumaş yapıştırma yöntemini seçer
