Beton Ofis Binası Güçlendirme

Proje Genel Bakışı

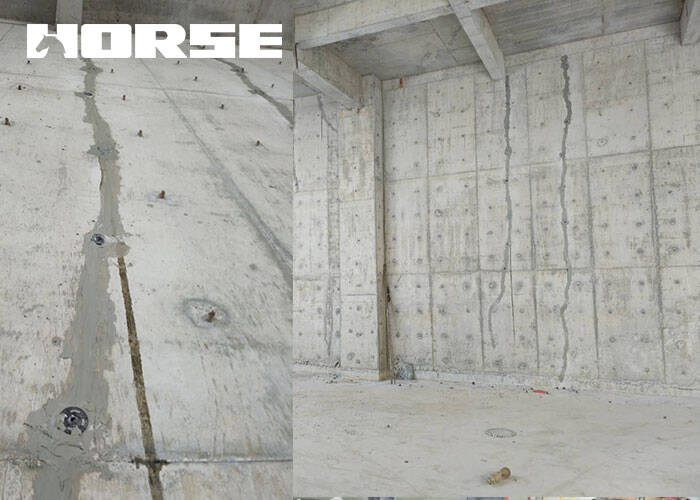

Bir bina başlangıçta 2001 yılında inşa edilmiş, 1 yeraltı katı, 8 zemin üstü katı ve 10 yerel katı olan, kazıklı radye temelli bir çerçeve yapı ofis binasıydı. Yeni düzene göre, 3-5 katın doğu ofis alanı bir bilgisayar odasına dönüştürüldü ve 6. katın kısmi ofis alanı bir bilgisayar odasına dönüştürüldü. Profesyonel bir değerlendirme birimi tarafından sağlanan bir test ve değerlendirme raporuna göre, orijinal binanın bireysel kirişlerinde çatlaklar var ve normal kullanımları güvenlik tehlikeleri oluşturuyor. Bilgisayar odası dönüştürüldükten sonra bina yükü daha da arttı, bu nedenle orijinal bina yenilenmeli ve güçlendirilmelidir.

Güçlendirilmiş tasarım

Mevcut binaların yeniden inşası ve güçlendirilmesinin tasarımında, mevcut binalar önce bina yeniden inşasının düzenine göre yeniden modellenir. Yükler yeni fonksiyonel gereksinimlere göre yerleştirilir, her bir gerilmiş elemanın nihai taşıma kapasitesindeki ve normal servis limit durumundaki gerilme koşulları kontrol edilir ve orijinal yapısal elemanların mukavemet azalması dikkate alınır ve takviye tasarımı gerçekleştirilir. Tüm yapı ve bileşenlerin yeni yük altında kullanım gereksinimlerini karşılamasını sağlayın.

Takviye malzemesi

Beton yapı, esas olarak makine dairesinin döşeme levhası, kirişler ve ilgili kolonlar gibi yapı ve bileşenleri içeren karbon fiber levhaların yapıştırılmasıyla güçlendirilir.

Takviyeli tasarım

Bilgisayar odasının zeminindeki düzgün canlı yük 6.OkN/m2 olarak kabul edilir. Yapısal hesaplama yazılımı PKPM serisi yazılımdır. Hesaplama ve orijinal bina tamamlama çizimleriyle birleştirildikten sonra, 3-5. kattaki orijinal bireysel ofis alanının kiriş ucunun üst kısmı yetersizdir. Takviye. Makine dairesinin 6. katındaki kirişler ve döşemeler yetersiz şekilde güçlendirilmiştir ve güçlendirilmeleri gerekir.

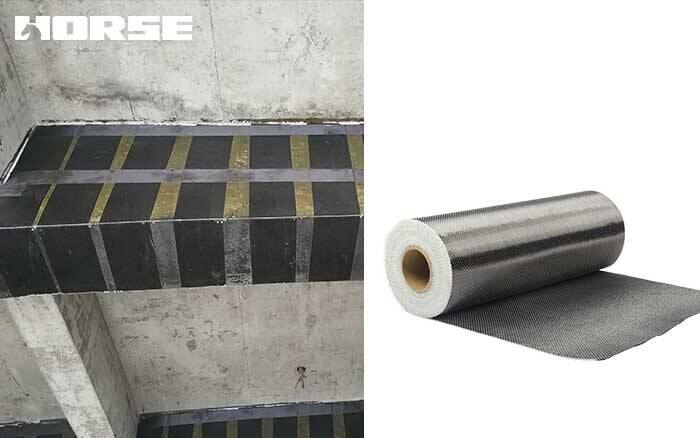

Kiriş ucunda yetersiz takviye. Kiriş tarafının üst kısmı plakanın altına yakındır ve karbon fiber kumaş kirişin uzunlamasına yönü boyunca yapıştırılır. Kiriş açıklığında yetersiz takviye, karbon fiber kumaşı kirişin alt kısmında kirişin uzunlamasına yönü boyunca yapıştırın ve U şeklinde bir embriyo yerleştirin. Yetersiz plaka takviyesi. Karbon fiber kumaşı takviye yönünde plakanın altına veya üstüne yapıştırın.

Hesaplama yoluyla, takviyeli binanın yapısı ve bileşenleri iletişim odasının gereksinimlerini karşılayabilir.

Yapı gereksinimleri

Karbon fiber kumaşın fiber yatak yönü boyunca bindirme uzunluğu >100 mm olmalıdır. Takviye için birden fazla veya birden fazla karbon fiber kumaş katmanı kullanıldığında, her bir karbon fiber kumaş katmanının üst üste binme konumları birbirine göre kademeli olmalıdır.

Karbon fiber levha, bükülme takviyesi için bin kirişin yan tarafındaki gerilim alanına yapıştırıldığında, yapıştırma alanı gerilim alanının kenarından kiriş yüksekliğinin 1/4'ü içinde olmalıdır.

Pozitif bükülme momenti alanındaki kirişleri ve plakaları güçlendirirken, karbon fiber levha desteğin kenarına kadar uzanmalıdır. Yoğun yük noktasının her iki tarafına U şeklinde bir karbon fiber levha malzemesi kutusu veya enine çıtalar yerleştirilmesi önerilir.

Levha bükülerek güçlendirildiğinde, karbon fiber levha birden fazla yoğun kumaş şemasını benimsemelidir
